北方地區冷卻塔冬季結冰現象十分嚴重，的防凍管噴灑熱水的已不能防凍的要求。代擋風板的結構是整體懸掛式的，不能根據冬季溫度的變化擋風板的高度，影響冷卻塔的冷卻效率。在人字柱上預埋鐵連接工字鋼，實際中人字柱是圓形的，預埋鐵施工難 度大，且影響人字柱結構性。 雙曲線涼水塔擋風圍板規格
內容本實用新的目的在于提了一種安全、方便、免、無損耗的電力冷卻塔活動插板式防凍擋風板。為實現上述目的，本實用新型采用以下技術方案本實用新型包括在冷卻塔塔筒下部等間距設置的預埋鐵，預埋鐵上固定鋼筋，鋼筋繞塔筒一周；冷卻塔人字柱的中部和下部分別設置中部抱箍和下部抱箍，其中，中部抱箍上固定中間工字鋼，下部抱箍上固定下部工字鋼，所述的中間工字鋼和下部工字鋼縱向固定滑槽，兩個滑槽之間設置上、下?lián)躏L板，上擋風板掛接在鋼筋上，下?lián)躏L板設置在滑槽內，所述的下?lián)躏L板與滑槽之間設置定位插銷。所述的上、下?lián)躏L板均為玻璃鋼擋風板。采用上述技術方案的本實用新型，解決了在人字柱上預埋鐵的難題，解決了整體式擋風板不能改變擋風板高度而影響冷卻塔效率的問題。 雙曲線涼水塔擋風圍板規格
具體實施
如圖1-7所示，本實用新型包括在冷卻塔塔筒下部等間距設置的預埋鐵3，預埋鐵3上固定鋼筋4，鋼筋4繞塔筒一周；冷卻塔人字柱2的中部和下部分別設置中部抱箍6和下部抱箍8，其中，中部抱箍6上固定起墊平作用的中間工字鋼7，下部抱箍8上固定起支撐作用的下部工字鋼9，上述的中間工字鋼7和下部工字鋼9縱向固定滑槽，兩個滑槽之間設置上、下?lián)躏L板。對于一座冷卻塔來說，由若干組擋風板組成，每組擋風板包括上擋風板I和下?lián)躏L板，其中下?lián)躏L板即為活動插板10，且下?lián)躏L板長度小于上擋風板I長度，以便能根據進風量的需要，將下層活動插板10往上層推動。而且，相鄰兩組擋風板之間需留有一定的空隙便于安裝和拆卸。在安裝時，上擋風板I掛接在鋼筋4上，下?lián)躏L板設置在滑槽內，下?lián)躏L板與滑槽之間設置定位插銷。在塔筒筒壁等間距預埋鐵3，將環形鋼筋4焊接在預埋鐵3上，人字柱2上設上下兩個圓形包箍，中間支撐工字鋼7焊接在圓形包箍6上，下層支撐工字鋼9焊接在圓形包箍8上，將玻璃鋼擋風板I掛在環形鋼筋上4。 權利要求1.一種電力冷卻塔防凍擋風板，其征在于它包括在冷卻塔塔筒下部等間距設置的預埋鐵(3)，預埋鐵(3)上固定鋼筋(4)，鋼筋(4)繞塔筒一周；冷卻塔人字柱(2)的中部和下部分別設置中部抱箍(6)和下部抱箍(8)，其中，中部抱箍(6)上固定中間工字鋼(7)，下部抱箍(8)上固定下部工字鋼(9)，所述的中間工字鋼(7)和下部工字鋼(9)縱向固定滑槽，兩個滑槽之間設置上、下?lián)躏L板，上擋風板掛接在鋼筋(4)上，下?lián)躏L板設置在滑槽內，所述的下?lián)躏L板與滑槽之間設置定位插銷。

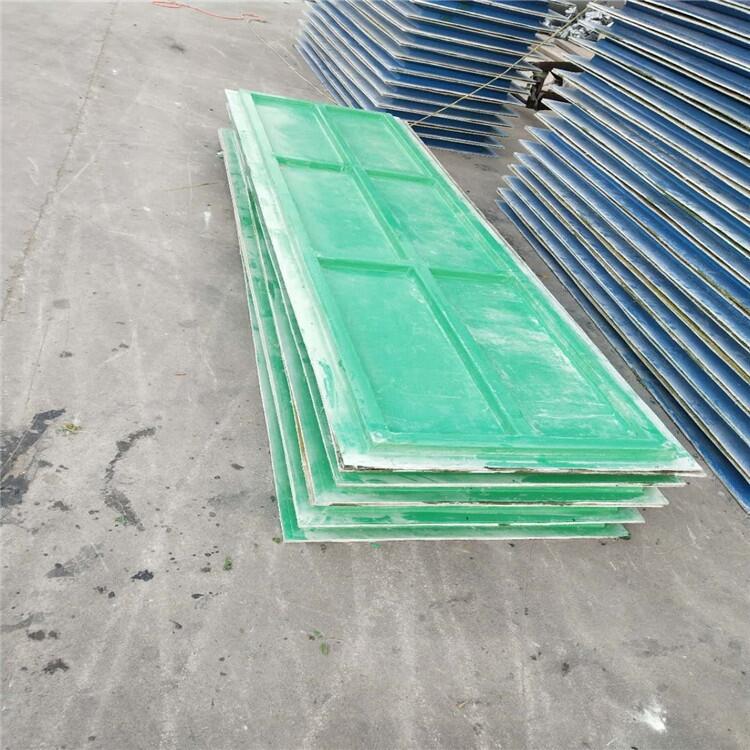

2.根據權利要求I所述的電力冷卻塔防凍擋風板，其征在于所述的上、下?lián)躏L板均為玻璃鋼擋風板。
摘要一種電力冷卻塔防凍擋風板，它包括在冷卻塔塔筒下部等間距設置的預埋鐵，預埋鐵上固定鋼筋，鋼筋繞塔筒一周；冷卻塔人字柱的中部和下部分別設置中部抱箍和下部抱箍，其中，中部抱箍上固定中間工字鋼，下部抱箍上固定下部工字鋼，所述的中間工字鋼和下部工字鋼縱向固定滑槽，兩個滑槽之間設置上、下?lián)躏L板，上擋風板掛接在鋼筋上，下?lián)躏L板設置在滑槽內，所述的下?lián)躏L板與滑槽之間設置定位插銷。采用上述技術方案的本實用新型，解決了在人字柱上預埋鐵的難題，解決了整體式擋風板不能改變擋風板高度而影響冷卻塔效率的問題
