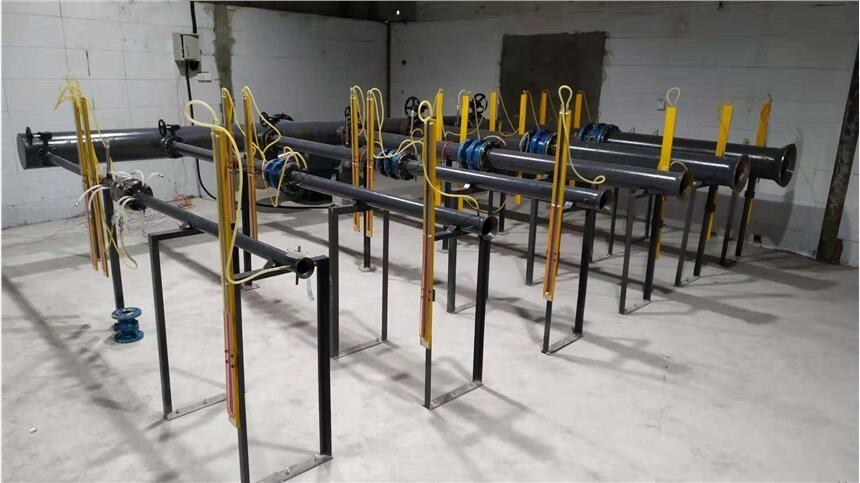

歐迪美特石油儲罐附件檢測設備是根據中國石油天然氣集團公司企業標準Q/SY 080072017研發生產制造的，用于檢測儲罐呼吸閥、液壓安全閥、阻火器的開啟壓力、流量等相關參數。
型號：MST-300/2BN
測試設備的相關技術參數如下：
1、?測試呼吸閥、液壓安全閥、阻火器的規格及額定通氣量：
|
規格（DN），mm |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
通氣量，m3/h |
150 |
300 |
500 |
1000 |
1800 |
2800 |
4000 |
|
備注：本表中通氣量為呼氣時額定通氣量，吸氣時額定通氣量取呼氣時0.5倍 |
|||||||
2、?開啟壓力等級：
測試呼吸閥的開啟壓力等級為：
|
等級 |
開啟壓力Ps,Pa |
等級代號 |
|
1 |
+355，-295 |
A |
|
2 |
+665，-295 |
B |
|
3 |
+980，-295 |
C |
|
4 |
+1375，-295 |
D |
|
5 |
+1765，-295 |
E |
|
注1：正號表示呼出時開啟壓力，負號表示吸入時開啟壓力。 |
||
測試液壓安全閥的開啟壓力等級：
|
等級 |
開啟壓力Ps,Pa |
等級代號 |
|
1 |
+550，-490 |
A |
|
2 |
+860，-490 |
B |
|
3 |
+1176，-490 |
C |
|
4 |
+1570，-490 |
D |
|
5 |
+1960，-490 |
E |
|
注1：正號表示呼氣時開啟壓力，負號表示吸氣時開啟壓力。 |
||
測試阻火器的圧力損失：
|
罐內壓力，Pa |
295 |
540 |
800 |
980 |
1300 |
1765 |
2000 |
|
圧力損失，Pa |
10 |
11 |
16 |
20 |
26 |
35 |
40 |
