液態二氧化碳增壓泵
二氧化碳有四種，一種是氣態二氧化碳、一種是液態二氧化碳、一種是超臨界狀態二氧化碳、還有一種是固態二氧化碳（俗稱干冰），我們這種氣驅液體增壓泵是對液態二氧化碳增壓的，可以將液態二氧化碳增壓至幾十兆帕到上百兆帕。該增壓泵的動力為0.2-0.8MPa的壓縮空氣，將瓶裝液態二氧化碳輸送增壓至另一容器或反應釜中。
我公司生產的液態二氧化碳增壓泵有M系列增壓泵，OG系列增壓泵，OGD系列增壓泵。M系列氣液增壓泵驅動缸徑為80mm的，流量小一些，OG系列氣液增壓泵驅動缸徑為160mm的，流量相對M系列大一些，OGD系列是雙作用增壓泵，效率比OG系列大一倍。另還可定制更大流量二氧化碳增壓泵。
下面是三個系列泵的技術參數詳細介紹：
M系列微型二氧化碳增壓泵(Mini型)
M系列氣液增壓泵采用內置式單氣控兩位四通閥實現泵的自動往復運動，該系列產品為我公司消化吸收國外同類型產品后按照我國標準設計制造的產品。氣驅部分全部采用鋁合金并氧化處理，泵頭為不銹鋼材質。
該系列產品的驅動活塞直徑為80mm，使用氣壓≤8bar。該系列泵具有以下特點：
◆重量輕，攜帶方便 ◆流量大、壓力范圍廣 ◆易于控制，手動控制到自動控制均可實現
◆適用于絕大部分液體 ◆無需用電，可用于危險場合 ◆易于維護
|
增壓比 |
出口壓力 |
流量 1/Min |
接口尺寸 |
凈重 KG |
||||
|
bar |
PSI |
驅動口 |
入口 |
出口 |
||||
|
M4 |
4:1 |
32 |
464 |
14.81 |
ZG3/8 |
ZG 1/2 |
ZG 1/2 |
4.8 |
|
M10 |
10:1 |
80 |
1160 |
7.07 |
ZG3/8 |
ZG 1/2 |
ZG 1/2 |
4.3 |
|
M16 |
16:1 |
128 |
1856 |
4.55 |
ZG3/8 |
ZG 1/2 |
ZG 1/2 |
4.2 |
|
M30 |
30:1 |
240 |
3480 |
2.22 |
ZG3/8 |
ZG 1/2 |
ZG 3/8 |
4.2 |
|
M44 |
44:1 |
352 |
5104 |
1.36 |
ZG3/8 |
ZG 3/8 |
ZG 3/8 |
4.1 |
|
M64 |
64:1 |
512 |
7424 |
0.72 |
ZG3/8 |
ZG 3/8 |
ZG 3/8 |
4.1 |
|
M100 |
100:1 |
800 |
11600 |
0.48 |
ZG3/8 |
ZG 3/8 |
M14X1.5 |
4.1 |
|
M170 |
170:1 |
1360 |
19720 |
0.28 |
ZG3/8 |
ZG 3/8 |
M14X1.5 |
4.1 |
OG 系列液態二氧化碳增壓泵
OG系列液態二氧化碳增壓泵采用單氣控非平衡氣體分配閥來實現泵的自動往復運動，泵體氣驅部分全部采用鋁合金制造，鋁合金零部件加工后經氧化處理成黑色，保證了產品的外型美觀及永不生銹。接液部分材質為特種不銹鋼，泵的全套密封件均為進口優質產品，從而保證了泵的性能。本系列驅動活塞直徑為160mm。驅動氣壓為10bar，為了保證泵的壽命，建議使用氣壓≤8bar。
|
型號 |
增壓比 |
出口壓力 |
流量 1/Min |
接口尺寸 |
凈重 KG |
|||
|
bar |
psi |
驅動口 |
入口 |
出口 |
||||
|
OG6 |
6:1 |
48 |
696 |
27.74 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
12.7 |
|
OG10 |
10:1 |
80 |
1160 |
18.53 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
12.7 |
|
OG16 |
16:1 |
128 |
1856 |
12.86 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
12.7 |
|
OG28 |
28:1 |
224 |
3248 |
7.24 |
ZG1/2 |
ZG 1/2 |
ZG 3/8 |
12.2 |
|
OG40 |
40:1 |
320 |
4640 |
5.02 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
12.2 |
|
OG64 |
64:1 |
512 |
7424 |
3.21 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
12.2 |
|
OG80 |
80:1 |
640 |
9280 |
2.44 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
12.2 |
|
OG100 |
100:1 |
800 |
11600 |
1.81 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
12 |
|
OG130 |
130:1 |
1040 |
15080 |
1.36 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
12 |
|
OG175 |
175:1 |
1400 |
20300 |
1.14 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
12 |

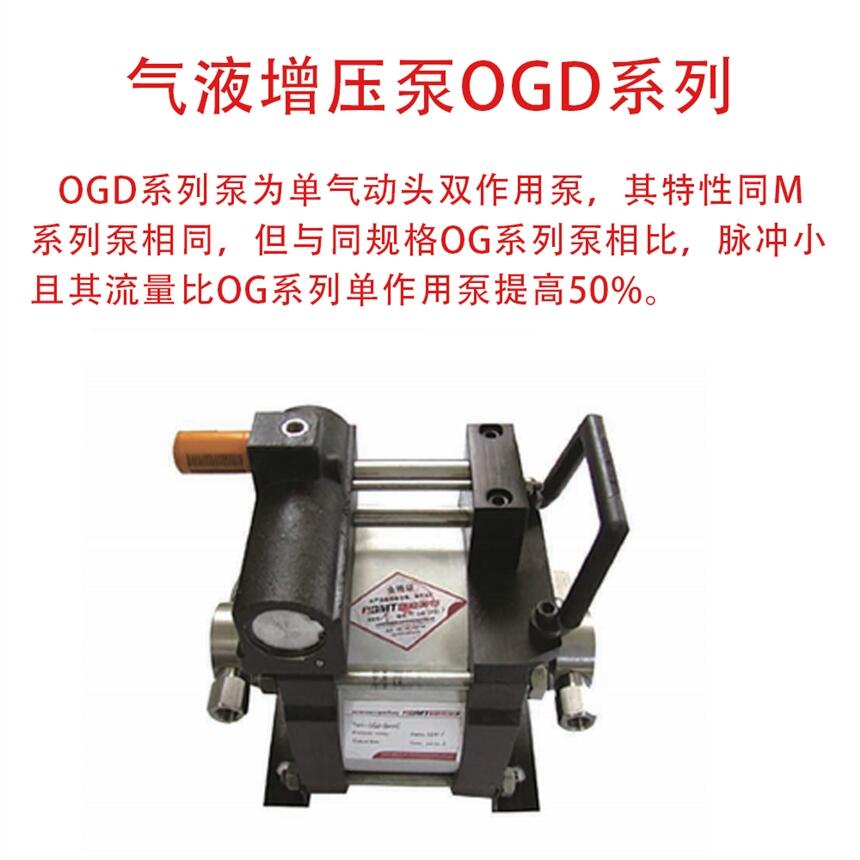

OGD系列液態二氧化碳增壓泵
OGD系列泵為單氣動頭雙作用泵，其特性同M系列泵相同，但與同規格OG系列泵相比，脈沖小且其流量比OG系列單作用泵提高50%
|
型號 |
增壓比 |
出口壓力 |
流量 1/Min |
接口尺寸 |
凈重 KG |
|||
|
bar |
psi |
驅動口 |
入口 |
出口 |
||||
|
OGD6 |
6:1 |
48 |
696 |
45.84 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
15.2 |
|
OGD10 |
10:1 |
80 |
1160 |
28.85 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
15.2 |
|
OGD16 |
16:1 |
128 |
1856 |
19.84 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
15.2 |
|
OGD28 |
28:1 |
224 |
3248 |
11.34 |
ZG1/2 |
ZG 1/2 |
ZG 3/8 |
14 |
|
OGD40 |
40:1 |
320 |
4640 |
7.74 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
14 |
|
OGD64 |
64:1 |
512 |
7424 |
5.04 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
14 |
|
OGD80 |
80:1 |
640 |
9280 |
3.79 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
14 |
|
OGD100 |
100:1 |
800 |
11600 |
2.78 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
13.8 |
|
OGD130 |
130:1 |
1040 |
15080 |
2.31 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
13.8 |
|
OGD175 |
175:1 |
1400 |
20300 |
1.98 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
13.8 |
液態二氧化碳增壓系統
根據客戶需要可定制二氧化碳增壓系統，該增壓系統有手動控制和PLC控制兩種。手動控制增壓系統（MLS-OG--）包括液態二氧化碳增壓泵、氣源開關閥、氣源處理三聯件、驅動壓力表、高壓針閥、高壓卸荷閥、高壓壓力表、箱體等，使用者只需接上驅動氣源，被增壓的二氧化碳，出口接上高壓容器或反應釜即可。PLC控制的增壓系統（MLS-OG---P）包括液態二氧化碳增壓泵、電磁閥、氣源處理三聯件、驅動壓力表、高壓針閥、高壓卸荷閥、高壓壓力表、PLC控制系統、箱體等，可設定高點壓力和低點啟動壓力，設定好壓力后輸出壓力到達高點增壓泵停止工作，當輸出壓力降到設定的低點后，增壓泵重新啟動增壓。
MLS-OG 系列液態二氧化碳增壓系統
MLS-OG系列液態二氧化碳增壓系統的增壓泵是采用單氣控非平衡氣體分配閥來實現泵的自動往復運動，泵體氣驅部分全部采用鋁合金制造，鋁合金零部件加工后經氧化處理成黑色，保證了產品的外型美觀及永不生銹。接液部分材質為特種不銹鋼，泵的全套密封件均為進口優質產品，從而保證了泵的性能。本系列驅動活塞直徑為160mm。驅動氣壓為10bar，為了保證泵的壽命，建議使用氣壓≤8bar。
|
型號 |
增壓比 |
出口壓力 |
流量 1/Min |
接口尺寸 |
|||
|
bar |
psi |
驅動口 |
入口 |
出口 |
|||
|
MLS-OG6 |
6:1 |
48 |
696 |
27.74 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
|
MLS-OG10 |
10:1 |
80 |
1160 |
18.53 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
|
MLSOG16 |
16:1 |
128 |
1856 |
12.86 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
|
MLS-OG28 |
28:1 |
224 |
3248 |
7.24 |
ZG1/2 |
ZG 1/2 |
ZG 3/8 |
|
MLS-OG40 |
40:1 |
320 |
4640 |
5.02 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
|
MLS-OG64 |
64:1 |
512 |
7424 |
3.21 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
|
MLS-OG80 |
80:1 |
640 |
9280 |
2.44 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
|
MLS-OG100 |
100:1 |
800 |
11600 |
1.81 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
|
MLS-OG130 |
130:1 |
1040 |
15080 |
1.36 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
|
MLS-OG175 |
175:1 |
1400 |
20300 |
1.14 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
MLS-OGD系列液態二氧化碳增壓系統
MLS-OGD系列液態二氧化碳增壓系統采用的增壓泵為單氣動頭雙作用泵，其特性同M系列泵相同，但與同規格OG系列泵相比，脈沖小且其流量比OG系列單作用泵提高50%
|
型號 |
增壓比 |
出口壓力 |
流量 1/Min |
接口尺寸 |
|||
|
bar |
psi |
驅動口 |
入口 |
出口 |
|||
|
MLS-OGD6 |
6:1 |
48 |
696 |
45.84 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
|
MLS-OGD10 |
10:1 |
80 |
1160 |
28.85 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
|
MLS-OGD16 |
16:1 |
128 |
1856 |
19.84 |
ZG1/2 |
ZG 1/2 |
ZG 1/2 |
|
MLS-OGD28 |
28:1 |
224 |
3248 |
11.34 |
ZG1/2 |
ZG 1/2 |
ZG 3/8 |
|
MLS-OGD40 |
40:1 |
320 |
4640 |
7.74 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
|
MLS-OGD64 |
64:1 |
512 |
7424 |
5.04 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
|
MLS-OGD80 |
80:1 |
640 |
9280 |
3.79 |
ZG1/2 |
ZG 3/8 |
ZG 3/8 |
|
MLS-OGD100 |
100:1 |
800 |
11600 |
2.78 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
|
MLS-OGD130 |
130:1 |
1040 |
15080 |
2.31 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
|
MLS-OGD175 |
175:1 |
1400 |
20300 |
1.98 |
ZG1/2 |
ZG 3/8 |
M14X 1.5 |
