日本HIOKI日置PQ3100電力質量分析儀

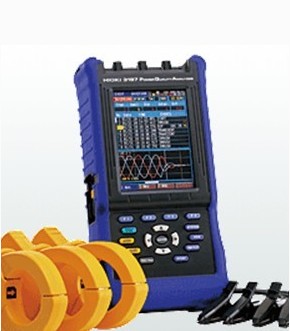

日置3197電力質量分析儀可以監測及記錄電力質量，單相2線～三相4線，電流鉗輸入方便,可單手操作
日置3197電力質量分析儀是一款電力品質檢測用便攜式故障分析裝置
單相2線/單相3線/三相3線/三相4線
電源異常檢測功能、操作簡單易行
即可使用內存記錄測試數據、又可使用USB和PC連接
使用附屬應用軟件將測試數據輸入PC進行解析
使用3197主機即可進行電壓測量。需要測量電流?功率時,請購買選件的鉗式傳感器。
日置3197電力質量分析儀基本參數
測量線路 單相2 線, 單相3 線, 三相3 線, 三相4線
電壓量程 AC 600V
電流量程 (根據測量范圍,需要選擇不同的鉗式傳感器)
[9657-10, 9675] AC 500mA/5A,
[9694, 9695-02] AC 5/50A, [9660, 9695-03] AC 10/100A,
9661, CT9667 (500A檔量程)] AC 50/500A,
[CT9667 (5kA檔量程)] AC 500/5000A, [9669] AC 100A/1kA
測量方法 瞬態過電壓: 比較式（檢出10k～100kHz）,
諧波/間諧波: 2048點（10周期/50Hz, 12周期/60Hz時）
其他有效值: 10.24kHz/ch采樣
日置3197電力質量分析儀功率范圍 300.0 W 到9.00 MW (取決于電流范圍和測試線類型的組合)
基本精度 電壓: ±0.3 % rdg. ±0.2 % f.s.
電流: ±0.3 % rdg. ±0.2 % f.s. + 鉗式傳感器精度
有功功率: ±0.3 % rdg. ±0.2 % f.s. + 鉗式傳感器精度(功率因素=1)
日置3197電力質量分析儀測量功能
1. 電壓和電流真有效值 (200 ms 連續計算)
2. 電壓(1/2) RMS: 半周期更新的1周期連續計算
3. 電流(1/2) RMS: 半周期連續計算
4. 頻率
5. 有功功率/ 無功功率/ 視在功率/ 功率因素/ 位移功率因素/ 有功或無功能量消耗
6 需量(有功或無功功率)
7 50次諧波分析 (不能進行時間序列測量或記錄)
8 峰值電壓和電流
9 總諧波電壓畸變率
10 電壓不平衡因素
11 K 因素 (不能進行時間序列記錄)
12 總諧波電流畸變率(不能進行時間序列記錄)
事件檢出
1. 電壓突升，電壓突降，電壓中斷:半周期測量電壓 (1/2)真有效值
2. 沖擊電流: 半周期測量電流(1/2)真有效值
3. 瞬時過電壓: 50 Vrms 以上, 10 到100 kHz
4. 定時:根據設定的時間檢測事件
5. 手動: 按操作鍵檢測事件
記錄事件數目 事件波形：50個，事件電壓波動圖：20個，沖擊電流圖：1個，事件計數：1000個
內存 4MB
接口 USB 2.0（高速, 連接PC）
顯示 4.7英寸STN彩色液晶顯示
電源 AC轉換器 9418-15（AC 100 ～240V）, 電池組 9459, 連續使用 6小時（不用帶背光 5分）, 23VA
尺寸，重量 128W × 246H × 63Dmm, 1.2kg （包括電池組 9459）
日置3197電力質量分析儀附件 電壓線L9438-55× 1套（黑色× 4）, AC轉換器 9418-15× 1, 電池組 9459× 1, USB電纜× 1, 輸入接口用標簽× 1, 輸入電線用標簽× 1, 應用軟件CD× 1, 肩帶× 1, 攜帶盒× 1,測量指南× 1,安裝手冊× 1
