梅花聯軸器
磨機電機滑環部分常見故障與處理方法
原轉子引線短接,卸去聯軸器螺絲,啟動電機,利用電機本身自轉車削加工。把動配合間隙縮小到0.1～0.15毫米。停機裝下滑環再進行滑環外圓同心度加工,加工完畢用油石精磨滑環光潔度。磨好后,把和滑環一樣寬的0號沙條用502膠水分別粘在三個滑環上,粘時沙條一定要拉緊

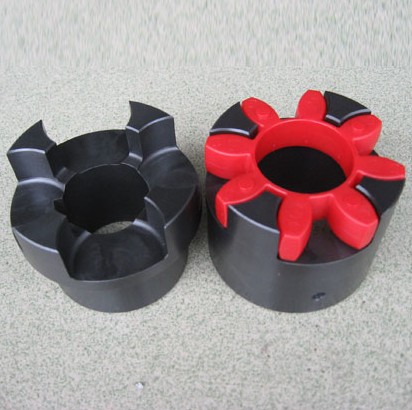

梅花聯軸器主要有兩種類型，一種是傳統的直爪型的，另一種是曲面（內凹）爪型的零間隙聯軸器。傳統的直爪型梅花聯軸器不適合用在精度很高的伺服傳動應用中。零間隙爪型梅花聯軸器是在直爪型的基礎上演變而來的，但不同的是其設計能適合伺服系統的應用，常用于聯接伺服電機、步進電機和滾珠絲桿。曲面是為了減少彈性梅花間隔體的變形和限制高速運轉時向心力對它的影響。零間隙爪型聯軸器由兩個金屬軸套（通常采用鋁合金材質，也可以提供不銹鋼材質）和一個梅花彈性間隔體結合而成。梅花彈性間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。與滑塊聯軸器不同的是，梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。在使用零間隙爪型聯軸器時，使用者一定要注意不能超過生產商給出的彈性元件的最大承受能力（保證零間隙的前提下），否則梅花彈性間隔體將會被壓扁變形失去彈性，預加負荷消失，導致失去零間隙的性能，還可能在發生嚴重的問題后使用者才會發現
