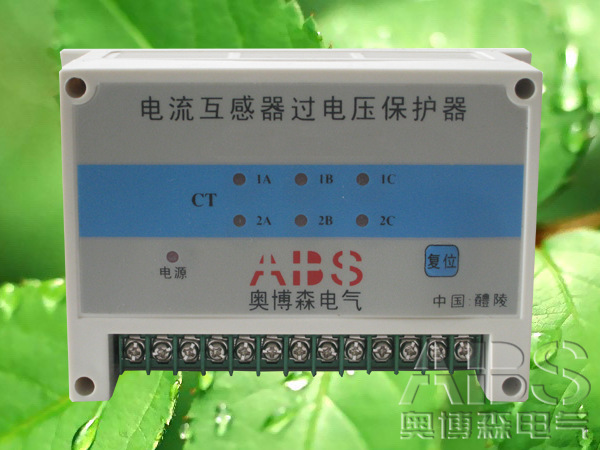

AB-ZLCT8001電流互感器過電壓保護器 AB-ZLCT8001訂購免運費
AB-ZLCT8003
AB-ZLCT8004H
AB-ZLCT8004L
AB-ZLCT8006
AB-ZLCT8009
AB-ZLCT8012
1.概述
在電力系統中，電流互感器（CT）應用于一次電流的測量與控制，正常工作時互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。
根據電力系統的實際需求，我公司在結合國內同行業的基礎上，我們將技術在此的更新,取之長處進一步研發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具有手動復位功能的保護器，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種電流互感器（CT）保護的需要。
2.產品使用說明
電流互感器二次過電壓保護器主要用于各種電流互感器（CT）二次側的異常過電壓保護。保護器并接于電流互感器（CT）二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當電流互感器（CT）二次回路開路或一次繞組出現異常過流時，二次繞組產生的過電壓使保護器迅速動作將電流互感器（CT）二次側短路，面板上自動顯示故障部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕(儀器有一組遠程復位接點)，電路恢復原狀態后又可重新投入正常運行。
3.產品的基本功能
保護后有故障點位置顯示，方便故障排除；
保護后有接點信號輸出，便于系統連接使用；
采用多種安裝設計，方便安裝使用。
4.產品特點
產品采用工業級電子芯片，實現了工業自動化控制。
產品采用獨特的抗干擾技術，增強了產品的抗干擾能力。
產品具有可靠性高、壽命長、動作快等特點。
產品外觀精致、安裝方便。
5.主要技術參數
正常漏電流IL20V ≤1mA
導通電壓 150V±20%（可按用戶要求）
導通時間 T s ≤ 20ms
報警輸出接點容量 AC220V/5A；DC28V/5A
保護繼電器接點容量 AC220V/5A
使用CT規格 二次側峰值大于150V
保護電流 5A
工作環境 溫度：-20℃～+70℃ 濕度：≤95%RH
復位方式 手動按鈕復位
抗震性能 10-50-10HZ 2g 3min
可靠安全性 符合IEC834-1要求
工作電源 AC220V、DC220V
功耗 ≤5W
安裝方式 嵌入式、導軌式
外形尺寸 145mm x 90mm x72 mm
6.產品使用環境
環境溫度：-40℃～+40℃，
環境濕度：月平均最大相對濕度小于90%，
海拔高度：不超過2000米,
大氣條件：大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、性介質,
環境條件：產品使用地點不允許有劇烈的震動與沖擊。
