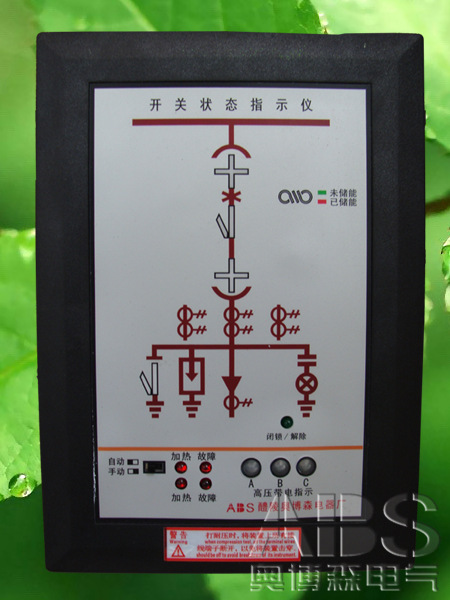

DM6B-S開關狀態指示儀 DM6B-S價格 DM6B-S原理 DM6B-SD圖
購買DM6B-S開關狀態指示儀須確認參數:
1 電壓等級:6KV / 10KV / 35KV
2 工作電源: AC220V / DC220V
3 提供一次系統圖(傳真或郵件發送)
4 是否需要帶RS485通訊接口
5 溫濕度控制路數: 一路溫度一路凝露 / 兩路溫度兩路凝露
一、技術指標及功能簡介
1、電源：AC220V+10% 50HZ
2、工作環境：溫度-20--50℃ 相對濕度≤95%RH
3、功耗≤10W
4、抗電強度:外殼與端子間大于AC2000V
5、絕緣性能:外殼與端子間大于100MΩ
6、模擬指示說明：
斷路器狀態指示（無源觸點輸入）合閘時，紅色模擬條亮；分閘時，綠色模擬條亮。
斷路器位置指示（無源觸點輸入）工作位置閉合時，紅色模擬條亮；實驗位置閉合時，綠色模擬條亮。
彈簧儲能指示（無源觸點輸入）閉合，紅色亮，表示已儲能；斷開，綠色亮，表示未儲能。
接地閘刀位置指示（無源觸點輸入）閉合，紅色亮，表示接地合閘；斷開，綠色亮，表示接地?cái)嚅_(kāi)。
注：失電狀態下發光指示均不亮，接點信號來自斷路器的輔助接點。
7、高壓帶電指示部分
LED啟輝電壓(KV): 母線電壓X0.15 0.65
閉鎖啟控電壓(KV):母線電壓X0.65
8、溫、濕度控制部分
傳感器數量：兩路凝露，兩路溫度（A型);一路凝露，一路溫度（C型）
邏輯關系：1.當濕度大于93%RH將形成凝露時,啟動加熱。
2.當溫度小于5 ，啟動加熱.到15 時，停止加熱。
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。
二、安裝方式與接線圖
1、開關狀態指示儀的安裝
外型尺寸： 220 X 155 X 32
開孔尺寸： 197 X 132
