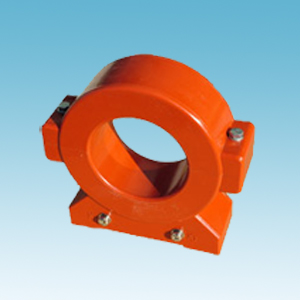

XN-LXH零序電流互感器 XN-LXH互感器 XN-LXH電流互感器
一、產品概述
零序電流互感器用于電力系統產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置元件動作，實現保護或監測。XN-LXH零序電流互感器是電纜型，采用ABS工程塑料外殼，樹脂澆注成全密封，絕緣性能好，外形美觀，具有靈敏度高，線性度好，運行可靠，安裝方便等特點，其性能優于一般的零序電流互感器。應用范圍廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置，用戶可根據系統的運行方式（中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地）選用相適應的零序電流互感器。
二、使用條件
3.1 環境溫度：–10℃～60℃日平均氣溫不超過+40℃；
3.2 海拔高度≤1000m (高原使用時特殊定貨)；
3.3 相對濕度≤85％；
3.4 周?chē)橘|(zhì)無導電塵埃與導電金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
三、產品類別及主要數據
4.1 電壓：0.38～66KV；
4.2 電網頻率：50Hz；
4.3 同名端，一次由互感器正面“ L1”側穿入，二次為“ K1”；
4.4 型號及數據，外形尺寸見圖表。
四、安裝
5.1 整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。
5.2 開口式互感器安裝可隨時進行，具體安裝方法如下：
（1）拆下互感器“ K1”、“ K2”的聯接壓片。
（2）將互感器頂部?jī)蓷l內六角螺栓松開拆下，互感器就分成兩部分。
（3）將互感器套在電纜上，把兩個接觸面擦干凈，薄薄涂上一層防銹油，對好互感器兩部分然后擰上內六角螺栓，互感器兩部分要對齊以免影響性能。
（4） 將聯接片固定在“ K1”、“K2”上。
五、定制
由于電力系統的快速發展，運行方式多種多樣，各類型的保護及裝置層出不窮，又有大批的保護裝置進口，所需要零序電流互感器種類也就很多，我公司可根據用戶需要，設計生產各種零序電流互感器和各種內孔的互感器以及其配套的保護裝置內的變送傳感器。
六、定貨注意事項
7.1 產品型號、內孔直徑；
7.2 一次零序電流，二次電流（或電流比）；
7.3 二次負荷容量或負載阻抗；
7.4 準確限值系數、準確級（如果有）。
