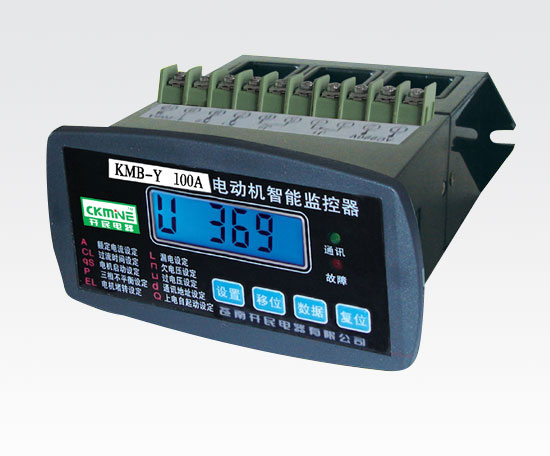

KMB-Y-Z電機智能保護器
KMB-Y系列電機智能保護器具有先進的現場總線接口,基于微處理器技術開發研制的電機保護與控制裝置。由微處理器來執行電機的保護與控制功能，完成對電機操作次數的統計、自診斷以及與上位機的通訊等。KMB-Y電機智能保護器為電機提供的完備保護，避免了因電機過載過熱、堵轉、欠壓、輕載、斷相、三相不平衡、接地等可能故障導致的生產事故，最大限度地保證設備運行的有效性與安全，KMB-Y采用RS485通訊接口設計，保證了與上位機、PLC、DCS通訊的快速可靠，同時能快速響應上位主機的實時查詢等要求并執行相應操作。使用簡單方便，安全可靠。
保護功能 過流保護、斷相保護、三相不平衡保護、堵轉保護、欠電壓保護、漏電保護、短路保護。
顯示監測 運行狀態、三相電流、線電壓、漏電電流、故障信息顯示
現場總線功能
KMB-Y具有 RS-485 遠程通訊接口，支持MODBUS-RTU、總線協議,方便的和PLC、DCS及后臺機組成網絡系統。通過后臺機對現場設備進行實時操控、運行狀態參數監測和歷史數據查詢。KMB-Y對電機運行狀態和故障原因監控記錄極大方便了對電機維護計劃的制定，降低了設備維護成本。
注意事項
1、保護器安裝接線時，應接各接線端子用途正確連接。
a、01 02端子；電源（AC220V、380V）輸入、應接自一次主回路的空氣開關前端或
專用電源。
b、03 04端子：保護出口J1（常閉）。
c、05 06端子：保護出口J2（常開）或自起動（用戶自選其一）。
d、07 08端子：漏電保護傳感器輸入（K1、K2）。
e、09 10端子：RS485通訊規約或4~20mA電流輸出。
2、保護器的工作電源應接控制回路上，注意標稱電壓與實際電壓應相符。
3、各項保護設定值應正確無誤，不用的選項應放棄設定。
4、根據電動機的額定電流值，選擇相應電流規格的保護器。
5、當三相電纜線可直接穿過保護器的三相穿線孔時，可不拆卡式電流傳感器；若不能
直接穿過保護器的三相穿線孔時，可把卡式電流傳感器拆成兩半，再把電纜線卡入式電流傳
感器內，然后把卡式電流傳感器組合成一體，并把固定螺絲扭緊。
6、保護器配用電流變比互感器時，若設備現場或控制室需電流表顯示時，最好另配一
個電流變比互感器，不然對配帶電流表的那相電流顯示會有所影響。
