日本橫河YOKOGAWA ZR20H自動校正裝置（一體式用）
一體式需要自動校正及提供儀表氣時使用。
當 ZR202G 一體式的后綴代碼無論是選擇“-A（水 平安裝）”還是“-B（垂直安裝）”指定要求自動校 正時隨分析儀一起配備。當 ZR202G 已經安裝后要 求自動校正的，需購買 ZR20H。安裝請咨詢 Yokogawa 維修站。
結構：防塵和防雨結構：NEMA4X/IP67（流量計除外）

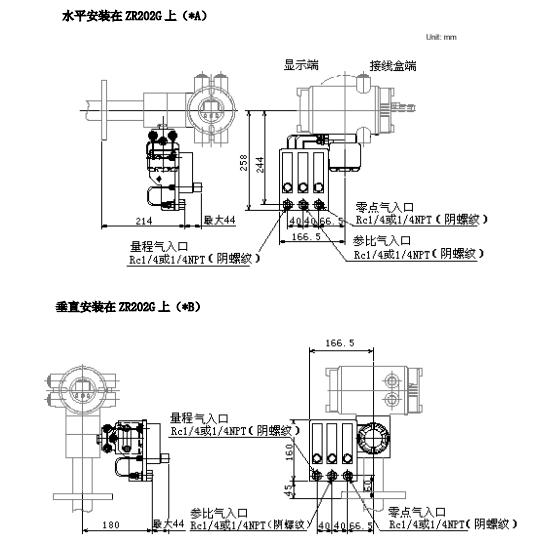

安裝：安裝在 ZR202G 上，無震動。
材料：殼體；鋁合金。
管；SUS316（JIS），SUS304（JIS）。
流量計；MA（甲基丙烯酸酯樹酯）。
架；SUS304（JIS）
涂層：聚亞安酯耐蝕涂層，深海苔綠色（蒙賽爾色度 0.6GY3.1/2.0）
管道連接：參考型號及后綴代碼
供電：24V DC（從 ZR202G 接出）
參比氣壓力：樣氣壓力+約 150 kPa （最大 690kPa），（自動校正裝置入口處壓力）
空氣消耗：約 1.5 l/min
重量：大約 2kg
環境溫度：-20～+55℃，無凝露及結冰
環境濕度：0～99%RH
存貯溫度：-30～+65℃
| 型號 | 后綴代碼 | 說明 | |||
| ZR20H | ZR202G的自動校正裝置*1 | ||||
| 氣體的管路連接 | -R | Rc1/4 | |||
| -T | 1/4”NPT | ||||
| 參比氣*2 | -E | 標準氣 | |||
| -P | 壓力補償氣 | ||||
| 安裝 | -A | 水平安裝 | |||
| -B | 垂直安裝 | ||||
| ——— | -A | 常項-A | |||
ZR20H-R-E-A-A
ZR20H-T-E-A-A
ZR20H-R-P-A-A
ZR20H-T-P-A-A
ZR20H-R-E-B-A
ZR20H-T-E-B-A
ZR20H-R-P-B-A
ZR20H-T-P-B-A
*1在安裝ZR202G之前，向YOKOGAWA服務站咨詢ZR20H的附加件
*2根據ZR202G選擇ZR20H合適的參比氣
