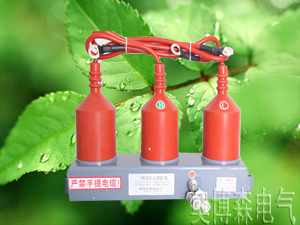

JPB-HY5CZ1-7.6/24三相組合式過電壓保護器 奧博森過電壓保護器
三相組合式過電壓保護器又叫JPB，是一種取代傳統避雷器的新型過電壓保護器，JPB-HY5CZ1-7.6/24三相組合式過電壓保護器能可靠的對被保護電器設備完成相地和相?相之間的過電壓保護，使被保護設備的絕緣免受雷電和操作等過電壓的損壞，是普通的氧化鋅避雷器所不可相比的。
選型：
用戶可根據被保護電器設備的不同選用相應的過電壓保護器，電壓等級有：380V、3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。
結構特點和安裝尺寸：
本產品結構采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地。
用途：
主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制大氣過電壓和操作過電壓，對電器設備
JPB-HY5CZ1-3.8/12×8.5,JPB-HY5CZ1-7.6/24×19,JPB-HY5CZ1-12.7/41×29,JPB-HY5CZ1-42/124×88,JPB-HY5CD2-3.8/9,JPB-HY5CD2-7.6/17
,JPB-HY5CD2-12.7/29,JPB-HY5CR3-3.8/12×8.5,JPB-HY5CR3-7.6/24×19,JPB-HY5CR3-12.7/41×29,JPB-HY5CR3-42/124×88
接線方式
產品標有“ ”符號單元避雷器直接接地或接放電計數器 ，
其余單元避雷器分別接在系統A、B、C三相即可。
如右圖所示。
五、預防及檢測
在投入運行前或使用五年后，應做預防性試驗，試驗分別在相-相，相-地每兩單元之間進行，檢測項目及方法如下：
a) 直流1mA參考電壓：在避雷器兩端施加直流電壓（直流電壓的脈動部分不大于±1.5%）,待流過避雷器的電流穩定于1mA后，讀出的電流數值不得小于表1中的規定值。
b) 泄漏電流測量：在避雷器的兩端施加0.75倍直流1mA參考電壓（直流電壓脈動部分不大于 ±1 .5% ），流過避雷器的電流不大于50μA。
c) 無間隙避雷器不允許做工頻放電電壓試驗。
