概述

1.1、產品簡介

電動球閥是一種由球體旋轉而開、閉水流管路，進而控制管路流體通斷的控制裝置,由于其適應的供水壓力范圍廣、不受泥沙、污水影響、供水通徑大、工作過程中通電時間短、工作穩定、性能可靠、是一種通用電磁閥的理想替代產品。

該電動球閥適用于煤礦井下具有瓦斯、煤塵等爆炸性氣體環境，適用于水質較差，水壓波動范圍較大的工礦條件。

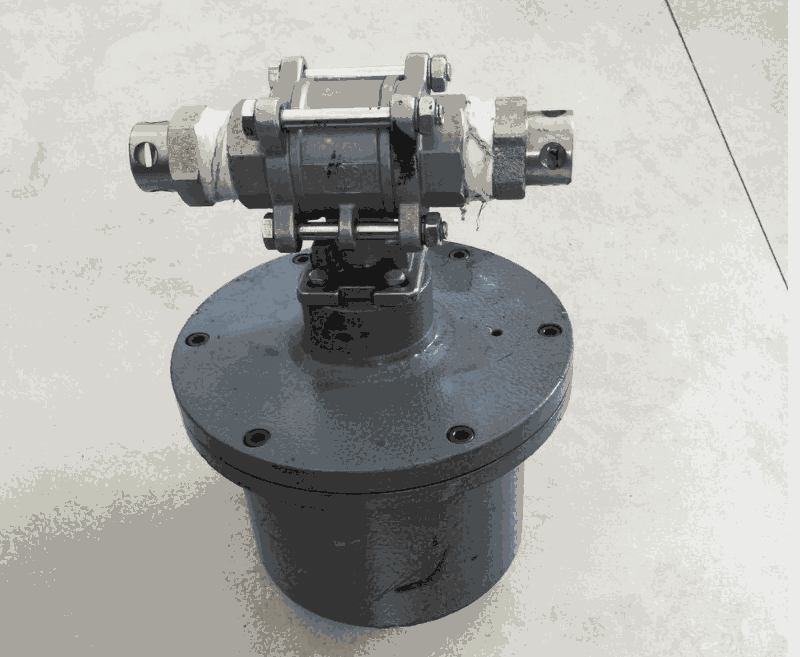

               圖1、球閥圖片

1.2、主要技術參數

a.   輸入電壓：    12V--24 VDC；

b.   工作電流：    ≤500mADC；

c.   環境溫度：     0～40℃；

d.   環境濕度：      ≤95%RH.（25℃）；

e.   大氣壓力：     80～110KPa；

f.   水壓適應范圍： 0～7MPa；

g.   水溫適應范圍： 0～60℃；

h.   球閥開啟速度： 6～30秒；

i.   球閥開啟通徑： 6″ ；

j.   外型尺寸：    258.6mm×201mm×150mm；

k.   重量：         2.5Kg。

1.3、型號及含義

    DF         B    20/7

                           閥徑：20mm；最高工作壓力：7MPa

                                隔爆型

                            電動閥

二、工作原理

電動球閥是一種由球體旋轉而開閉水路的新型電動閥門，包括閥體和控制電路。其線路連接如下圖所示：

圖2、球閥接線端子圖

其中“K” 端為外部控制信號，控制球閥的開啟，“+ 、- ”接線端為電動閥電源(控制球閥的關閉）；通過控制電路內的限位開關檢測球閥閥體的實際工作位置。

當接入DC12V--24V電源后，球閥旋轉關閉，檢測到閥體處于關閉位置時，閥體停止旋轉；當“K”端有信號時，球閥旋轉開啟,當限位開關檢測到開的位置,電機停止旋轉并保持打開狀態；當“K”端無信號時，球閥恢復到關閉狀態。

三、維護使用說明

1、“+、- ”接線端是球閥關閉信號和電源共用輸入端；

2、“K”接線端為控制開信號輸入端,該端子與電源地短接時球閥旋轉開啟。無信號時球閥恢復關閉狀態。

3、球閥的開啟口徑由安裝在球閥上面的限位開關調整,開啟口徑越大則開/閉時間越長。

4、使用球閥時要嚴格按照該說明書中產品的技術參數，使用到合適的工礦條件。

5、周期性檢查球閥閥體是否有漏水、滲水現象，以便及時維修。

四、注意事項

1、該球閥應安裝在無淋水的場所,且應將閥體朝下安裝,避免防塵灑水人員將水噴入閥腔內。球閥與電源的安裝距離與電纜截面有關,應合理選配電纜確保球閥正常供電。

2、檢修時不得隨意更改產品元件及關聯設備器件的參數、規格、型號。只能與說明書中規定的設備連接使用，如與其它設備連接須經防爆檢驗。

3、該球閥宜使用12-24VDC, 電流≧200mA的直流電源供電,以增加其安全性及使用靈活性。

 4、檢修時不得隨意更改產品元件的參數、規格、型號！

 5、嚴禁帶電開蓋！

 6、維修時應注意防止“失爆”(保護隔爆面，注意緊固引入裝置里的橡膠密封圈)!
