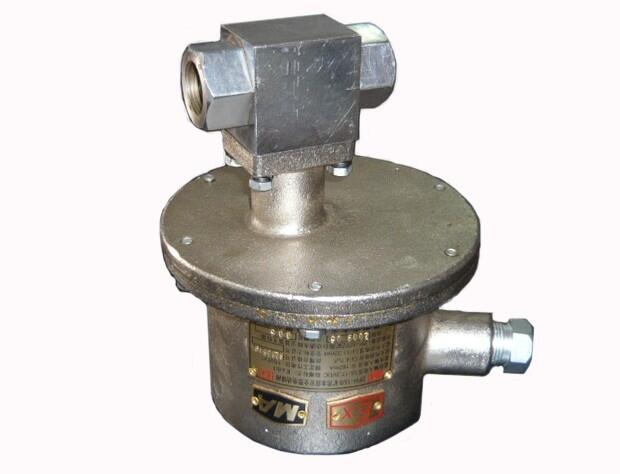

電動球閥是一種由球體旋轉而開閉水路的新型電動閥門，包括閥體和控制電路。其線路連接如下圖所示：
圖2、球閥接線端子圖
其中“K” 端為外部控制信號，控制球閥的開啟，“+ 、- ”接線端為電動閥電源(控制球閥的關閉）；通過控制電路內的限位開關檢測球閥閥體的實際工作位置。
當接入DC12V--24V電源后，球閥旋轉關閉，檢測到閥體處于關閉位置時，閥體停止旋轉；當“K”端有信號時，球閥旋轉開啟,當限位開關檢測到開的位置,電機停止旋轉并保持打開狀態；當“K”端無信號時，球閥恢復到關閉狀態。
1、“+、- ”接線端是球閥關閉信號和電源共用輸入端；
2、“K”接線端為控制開信號輸入端,該端子與電源地短接時球閥旋轉開啟。無信號時球閥恢復關閉狀態。
3、球閥的開啟口徑由安裝在球閥上面的限位開關調整,開啟口徑越大則開/閉時間越長。
4、使用球閥時要嚴格按照該說明書中產品的技術參數，使用到合適的工礦條件。
5、周期性檢查球閥閥體是否有漏水、滲水現象，以便及時維修。
