JKX-6400 開關狀態顯示器產品概述

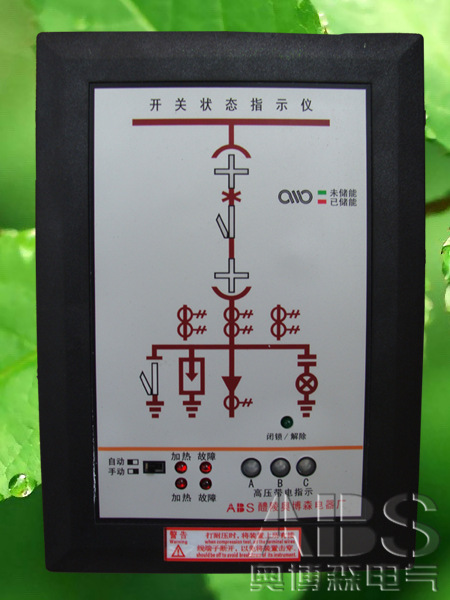

JKX-6400 開關狀態顯示器集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖及溫、濕度控制等多種功能于一體，指示功能可分可合，用戶選用時只要提供一次方案圖即可。JKX-6400 開關狀態顯示器還可以根據用戶的要求實現回路電量參數及溫、濕度等控制功能產品一體化布局配套裝備于開關柜，這將簡化過去開關柜的面板布局。JKX-6400 開關狀態顯示器將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置，同時選配通訊功能，可將所有開關狀態和溫濕度情況上傳至監控中心。
技術指標
1、電源：AC220V±10% 50Hz
2、工作環境：溫度-200C～700C，相對濕度：≤95%RH
3、功耗：≤10W
4、抗電強度：外殼與端子之間大于AC2000V
5、絕緣性能：外殼與端子間大于100MΩ
6、模擬指示說明：
斷路器狀態指示（無源觸點輸入）：
合閘時，合閘觸點閉合，紅色模擬條亮
分閘時，分閘觸點閉合，綠色模擬條亮
斷路器位置指示（無源觸點輸入）：
工作位置觸點閉合時，紅色垂直模擬條亮
實驗位置觸點閉合時，綠色水平模擬條亮
彈簧儲能指示（無緣觸點輸入）：
觸點閉合，紅色彈簧符號亮，表示已儲能
觸點斷開，綠色彈簧符號亮，表示未儲能
接地閘刀位置指示（無緣觸點輸入）
觸點閉合，紅色垂直模擬條亮，表示接地合閘
觸點斷開，綠色模擬條亮，表示接地斷開。
7、高壓帶電指示部分（帶電自檢功能）
LED啟輝電壓（KV）：母線電壓×0.15～0.65
閉鎖啟控電壓（KV）：母線電壓×0.65
8、溫、濕度控制部分（對于SD-KＧ6000A/SD-KG-6000C）：
傳感器路數：兩路凝露，兩路溫度（對于SD-KG-6000A）
一路凝露，一路溫度（對于SD-KG-6000C）
邏輯關系：當濕度≥93%RH或?qū)⑿纬赡稌r加熱，濕度精度5級
當溫度≤60C時，啟動加熱；≥160C時，停止加熱，溫度精度2級
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。
9、RS485通訊（選配）
10、外形尺寸：220×155×32(mm) 安裝尺寸：197×132(mm)
注：
1）失電狀態下所有的發光指示均不亮，只有高壓A、B、C 相燈亮?xí)r，以上接點信號均來自斷路器的輔助接點。
2）打耐壓時，請將裝置上所有端子接線撥下，以免擊穿裝置；
3）用戶定貨時，注意設計裝置用電，如果是直流電流，那么加熱器輸出點為無源點
