150mm柔性管道彎曲限制器_J型管中心夾具定制

、彎曲限制器所有零部件材料的物理、化學性能應穩定，各材料之間應相容，同時能夠耐海水腐蝕。
2、緊固件螺栓應采用防腐等級不低于316不銹鋼，強度等級不低于A4-70，或者其他等效材料。緊固件螺栓應滿足標準GB/T 3098.16-2014要求。
3、自由彎曲半徑不小于應用管線 小施工半徑，常用規格彎曲限制器自由 小彎曲半徑。
4、鎖死彎曲半徑不小于應用管線 小工作半徑的1.25倍。
在水平的地面畫一直線，直線的一-端記為0，以為圓心，指定的長度(5. 7表1中要求的半徑減去相應彎曲限制器模塊- - 半的直徑)為半徑在地面上畫四分之一圓。以直線為基準，將彎曲限制器模塊逐個拼裝到一起形成圓弧，如圖B. 2所示。比較彎曲限制器模塊形成圓弧的邊線與所畫圓弧，如所畫圓弧可見即證明大于所要求的彎曲半徑。

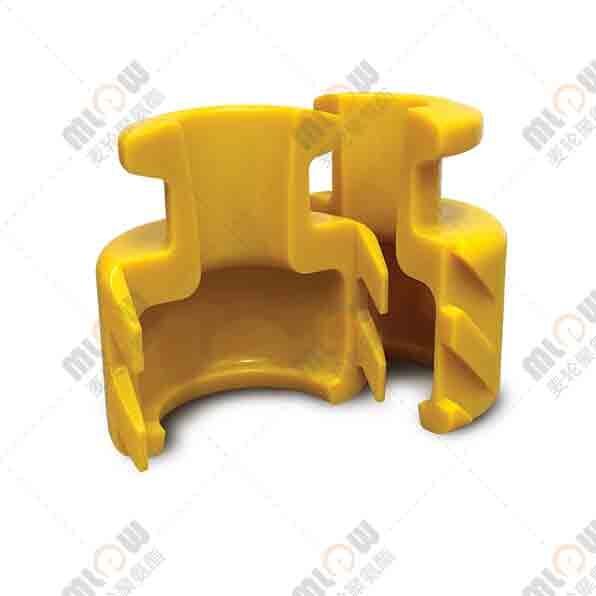

彎曲限制器系統由哈弗結構互鎖的聚氨酯模制件組成，當海底電纜受到外部負載時，它可以彎曲到預定的鎖定半徑，彎曲限制器通過機械鎖定防止柔性流線/臍帶電纜/海底電纜和剛性結構之間的界面處的過度彎曲。彎曲限制器通常部署在柔性和剛性結構（如J型管）之間的界面處，以保護海底電纜和臍帶電纜免受外圍應力的損傷，彎曲限制器采用哈弗結構設計制造，可輕松在甲板平臺安裝或施工船上安裝。
彎曲限制器是完全模塊化的設計，可以無縫地融入海底電纜保護管的其他海底防護產品，如海底電纜保護管道和彎曲加強筋。
主要技術要求：
1)  采用模塊式咬合結構，可根據使用環境增減長度。
2)  模塊采用哈弗式結構h。
3)  材料采用好可靠的產品，具有優異抗變形能力、抗腐蝕能力、高耐磨特性。
4)  材料抗拉強度不小于45MPa。
5)  材料密度不大于1.2×103kg/m3，要求在水下對海纜無附加重量。
6)  彎曲限制應能承受8t側向壓力。
7)  彎曲限制器彎曲半徑應滿足海纜 小彎曲半徑要求。
