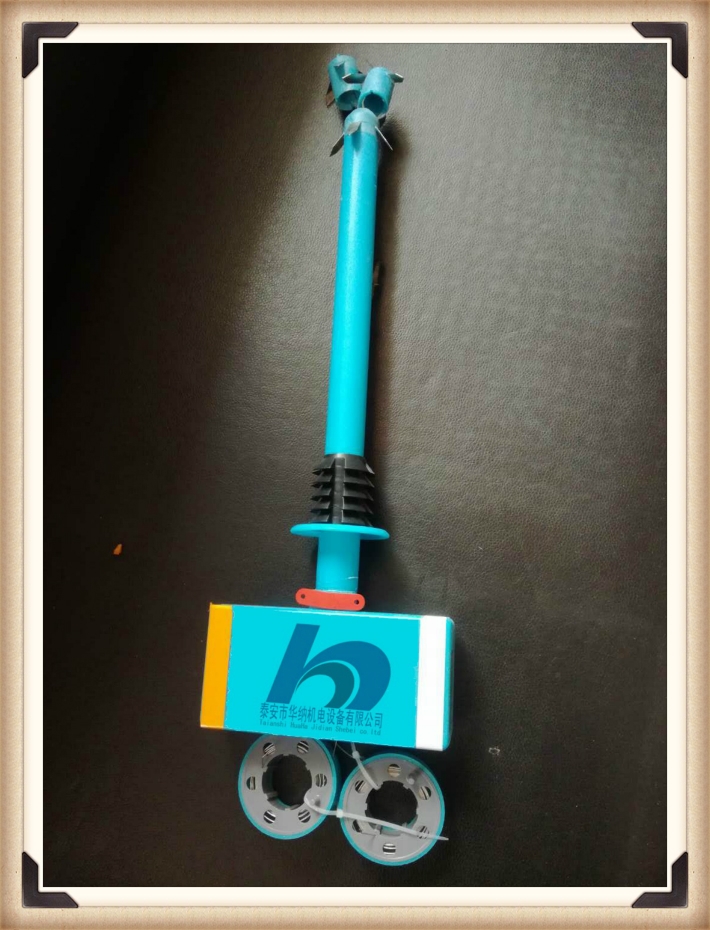

頂板離層指示儀
產品型號：KEG30B
產品所屬類型：礦壓監測儀器儀表
基本功能：主要用于煤礦巷道頂板離層檢測，也可以用于隧道、涵洞、人防工程等頂板的松動位移檢測。
技術參數：測量范圍：0-20m。量程：0-300/500mm�；c數：2點。測量分辨率：+1mm。
頂板離層指示儀監測原理：
深基點錨頭(藍色)應固定在鉆孔深部5m處穩定巖層內，淺基點固定在鉆孔2-2.5m處(鉆桿端部位置)。當錨桿錨固范圍內有離層時，頂板(套管)沿外測筒向下移動，移動量由測筒標尺指示，當錨固范圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時，內外測簡分別有離層顯示，其顯示值之和為總離層值。
頂板事故預防措施
1）、頂板事故預兆
①、片幫的預兆
A、由于冒頂前頂板壓力增大，工作面及周圍巷道煤幫受壓，造成煤質變酥，片幫增多。
B、、在工作中使用電鉆打眼比平時省力。
C、采煤機工作用電負荷減少等。
②、支架的預兆
A、使用木支架時，支架大量被壓壞或折斷，并發出響聲；使用金屬支柱時，耳朵貼在柱體上，可聽見支柱受壓后發出的聲音。
B、當頂板壓力繼續增加時，活柱迅速下縮，連續發出“咯咯”的聲音；若工作面留有底煤或頂板較軟、破碎時，支架有插底及鉆頂現象。
C、工作面使用鉸接頂梁時，在頂板沖擊壓力的作用下有“飛楔”現象，即楔子被擠出或彈出。
③、及淋水的預兆
在含煤層中涌出量突然增加；有淋水的頂板淋水量增加。
④、局部冒頂?shù)念A(yù)兆
A、響聲。木支柱發生劈裂聲，緊接著出現折梁斷柱現象；金屬支柱的活柱急速下降(或下縮)，也發出很大的聲響；有時還能聽到采空區內頂板發生斷裂時的悶雷聲。
B、掉渣。頂板嚴重破裂時，折梁斷柱現象增加，繼而出現頂板掉渣現象，掉渣越多時說明頂板壓力越大。
C、煤壁片幫。冒頂前片幫煤比平時增多。
D、裂縫。當頂板裂縫加寬加深時，就有可能發生冒頂。
E、漏頂。因背頂不嚴或支架不牢出現的漏頂現象，如不能及時處理，當頂板巖石繼續冒落時，就會出現沒有聲響信號的大冒頂。
F、頂板出現離層。頂板快要冒落時，常出現頂板離層現象，要用敲幫問頂?shù)霓k法判斷。即操作人員站在安全地點，用長鋼桿先捅掉破碎的煤和巖石后，再用斧、鎬或鋼桿敲打頂板，如果聲音清脆，則表明頂板完好；如果頂板發出“空空”的響聲，說明上下巖層之間已經離層。當離層很厚時，則不好辨認，這時要用震動問頂法，用左手按住頂板，右手用工具敲擊，如果左手感到輕微震動，則頂板發生離層，要立即加強支護。
G、在含煤層中，涌出量突然增大。
H、有淋水的工作面，淋水量有明顯的增加。
