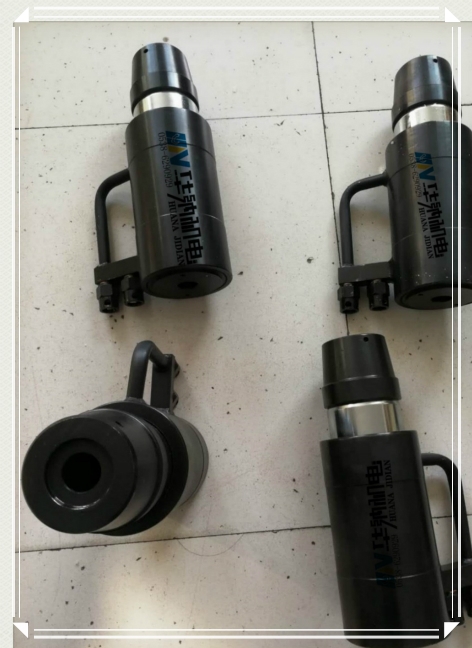

穿心式千斤頂是利用雙液壓缸張拉預應力筋和頂壓錨具的雙作用千斤頂。
穿心式千斤頂適用于張拉帶JM型錨具、XM形錨具的鋼筋，配上撐腳與拉桿后，也可作為拉桿式千斤頂張拉帶螺母錨具和頭錨具的預應力筋。下圖為JM型錨具和YC-60型千斤頂?shù)陌惭b示意圖。系列 W產品有YC20D，YC60與YC120型千斤頂。?
wYC60型千斤頂主要由張拉油缸、頂壓油缸、頂壓活塞、穿心套、保護套、端蓋堵頭、連接套、撐套、回彈彈簧和動、靜密封圈等組成。該千斤頂具有雙作用，即張拉 錨索與頂錨兩個作用。
穿心式千斤頂工作原理是：
張拉預應力筋時，張拉缸油嘴進油、頂壓缸油嘴回油，頂壓油缸、連接套和撐套連成一體右移頂住錨環；張拉油缸、端蓋螺母及堵頭和穿心套連成一體帶動工具錨左移張拉預應力筋；頂壓錨固時，在保持張拉力穩定的條件下頂壓缸油嘴進油，頂壓活塞、保護套和頂壓頭連成一體右移將夾片強力頂入錨環內；此時張拉缸油嘴回油、頂壓缸油嘴進油、張拉缸液壓回程。 智最后，張拉缸、頂壓缸油嘴同時回油，頂壓活塞 壓在彈簧力作用下回程復位。
大跨度結構、長鋼絲束等引伸量大者，用穿心式千斤頂為宜。
什么情況下應該對張拉千斤頂進行校驗
(1)新千斤頂初次使用前；
(2)油壓表指針不能退回零點時；
(3)千斤頂、油壓表和油管進行過更換或維修后；
(4)當千斤頂使用超過6個月或張拉超過200次以上，規定千斤頂標定周期為一個月，油壓表標定周期為一周；
(5)在使用過程中出現其他不正�，F(xiàn)象。
