頂板離層指示儀是一種檢測頂板巖層移動的專用監測儀器。它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。
頂板離層指示儀為煤礦工程技術人員和監測工作人員提供確定錨桿的長度、抗拉強度，了解所使用錨桿的合理性、經濟性而需要的科學依據。

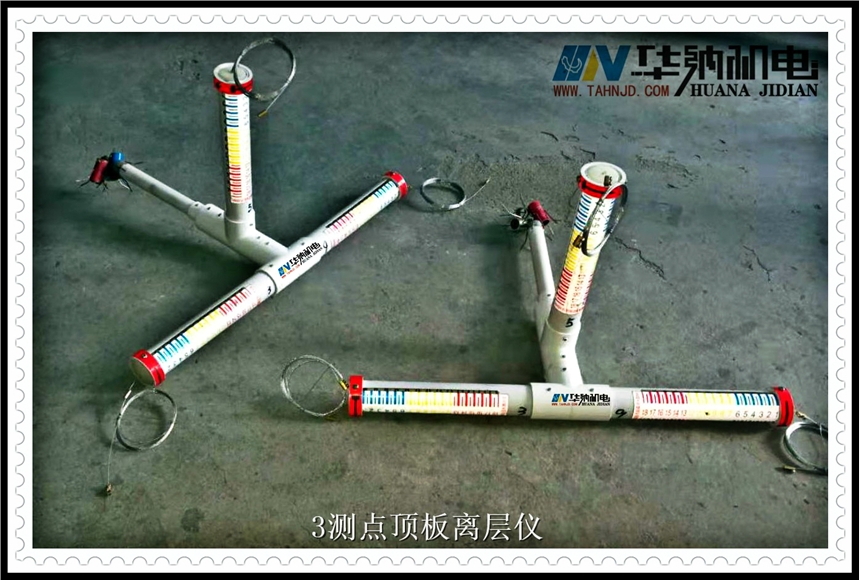

頂板離層儀主要有基點錨固器、鋼絞線、套筒、游標、拉緊螺絲組成。
監測原理：
深基點錨頭(藍色)應固定在鉆孔深部5m處穩定巖層內，淺基點固定在鉆孔2-2.5m處(鉆桿端部位置)。當錨桿錨固范圍內有離層時，頂板(套管)沿外測筒向下移動，移動量由測筒標尺指示，當錨固范圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。
儀器安裝：
1、先安裝深基點錯頭（藍色)，用安裝桿把錨頭送至設計位置送入拉緊測繩。
2、然后將淺部綠色錨頭送入至安裝位置。
3、先安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然后將深部錨頭測繩與內測筒連接，淺部錨頭測繩與外測筒連接。
4、外測筒0點與套管底邊對齊，內測簡0點與外測筒底邊對齊。
頂板離層儀安裝標準要求：
（1）頂板離層儀安裝孔必須豎直打設。離層儀安裝后，測繩要自然，網片、網絲等因素不得影響離層儀的數據顯示。
（2）頂板 離層儀安裝標識牌，標識牌懸掛于巷道兩幫上，正對頂板離層儀，距巷道底板高度2米。頂板離層儀指示牌數據填寫清晰工整，固定端正；標識牌要有巷道名稱、離 層儀編號、深淺基點的初始讀數、安裝日期、觀測日期（觀測日期可隨觀測時間修改）和測筒顏色狀態等信息，便于對比觀測和記錄。
（3）頂板離層儀安裝時應盡 量使深、淺部測筒初始讀數為零，誤差不應大于5mm，初始讀數如實填寫。
（4）頂板離層儀安裝完畢后，嚴禁任何人隨意調整初始讀數，破壞離層儀的完好狀態。頂板離層儀觀察頻度：在掘巷道頂板離層儀在距掘進工作面50m內觀察離層值，每班1次；50m以外，除非離層仍有明顯增長的趨勢，一般可停止測讀具體數據， 改為觀察兩個刻度墜的顏色，頻度為每天一次。100m以外與已掘成巷道每周觀測一次頂板離層儀顏色。
