GYM400錨桿應力傳感器(以下簡稱傳感器)主要用于煤礦巷道頂板及兩幫錨桿或錨索受力監測，也可以用于巖土工程錨桿、錨索應力監測。產品采用木質安全電路，可用于井下含有瓦斯等爆炸性氣體的危險場所。
產品的主要特點：
：采用了高精度應變測量技術，具有測量應力和數據通訊等功能。
結構特征與工作原理

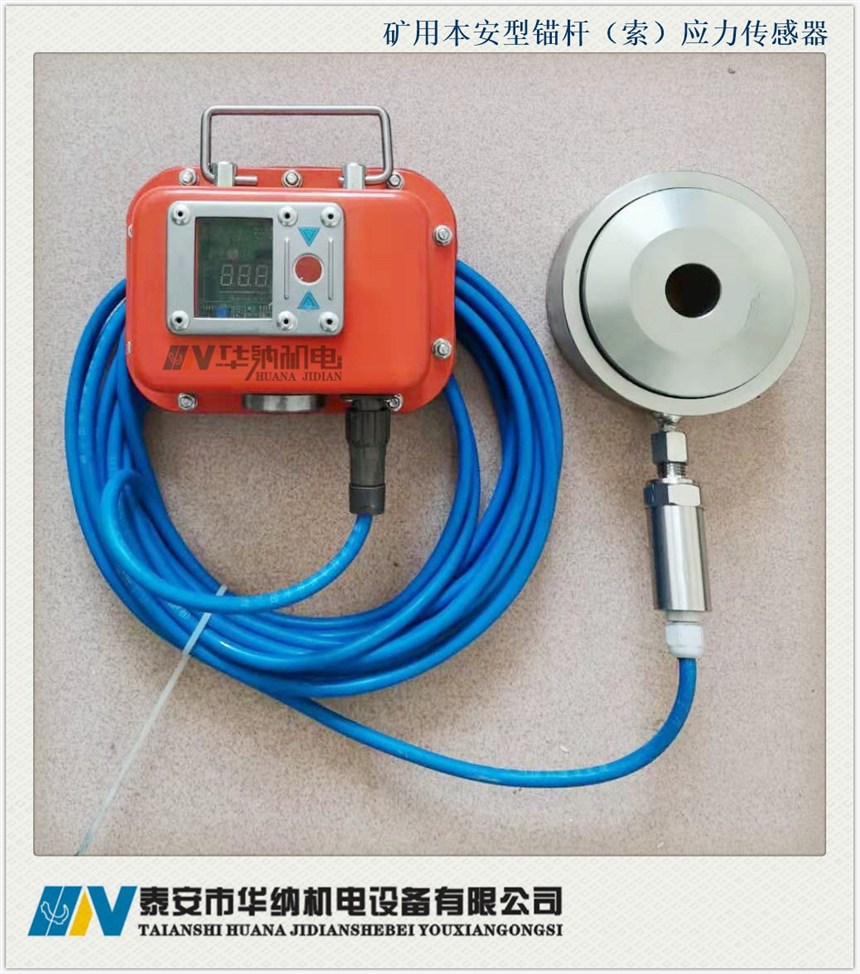

測力傳感器由傳感器木體和變送器組成，一者之間用長約189mm、①12mm的不銹鋼管硬連接。傳感器采用應變測量技術，測量錨桿/索載荷應力，傳感器將應力傳遞到應變體上產變形，應變計將變形量轉換成電壓信號，并山變送器轉換為RS485通訊信號與上級分站通訊。
技術特性：
1) 工作電壓：DC 18V
2)工作電流：不人于 60 mA
3)與上級分站傳輸：RS485方式傳輸、2400 bps
4) 測量量程：0～400kN
5)測量誤差：+4.0%(ES.)
6) 防爆形式：礦用木質安全型Exibl
7)外殼防護等級：IP54
錨桿應力傳感器安裝：
測力傳感器采用穿孔式固定安裝安裝。將傳感器安裝錨桿的托盤和緊固螺母之間，傳感器安裝時要注意居中，偏離中心安裝時會造成一定的測量誤差。建議傳感器在巷道掘進過程中安裝，若在回采巷道錨桿上安裝傳感器時，要注意局部頂板安全。
安裝方法如圖1所示。安裝步驟如下：
先放入托盤，將傳感器穿入錨桿或錨索中，保持傳感器居中，旋緊錨桿的緊固螺母。若是錨索用漲拉機將錨索漲緊。
