PS-30-B 液壓動力泵站是為汽輪機電液調節系統配套而研制的輔助
設備。主要由液壓油泵—電機裝置、壓力調節系統、過濾系統、加熱、冷
卻系統、緊急動力源蓄能系統和油箱等部份組成。
本設備設有兩套油泵—電機裝置，AB 工作制，互為備用,可提供
0~6.3MPa 的工作壓力，最大為30L/min 的流量。在外部電源短時失去或
其他原因?qū)е轮饔捅孟到y(tǒng)短時間失去壓力或壓力驟降時，配備的緊急動力
源蓄能系統立即自動投入工作，保證設備短時間內正常工作而不致使汽輪
機電液調節系統保護，直至主油泵系統壓力馬上恢復。備用緊急動力源可
提供0~4MPa 的工作壓力，2.5L 的油量，工作時間約5 秒鐘。液壓動力
泵站工作系統的過濾精度為10μm，設有高低液位發訊裝置，并可與計算
機聯接，對液位進行控制。此外，本設備還可自行構成循環回路，對系統
自身進行循環沖洗。
本設備設有雙筒高效精密過濾器，更換濾芯可在線進行；過濾器配有
旁通閥，當濾芯堵塞時污染指示器報警，而現場無人或不便于停機更換濾
芯時，旁通閥自動打開，保護系統正常工作。
提示一：本張緊液壓控制系統正式投入使用前，應確認已接入電氣控制系
統?？刂葡到y(tǒng)應符合適當?shù)臉?biāo)準，能防止執行元件無指令的動作和不正確
的順序。
二、 HPS-30-B 液壓動力泵站的主要技術參數
1、電源：三相四線制 AC 380±10%V（中國境內）；AC 415V 或其
它值（除中國境內）；
2、公稱壓力：6.3Mpa；
3、公稱流量：30L/min×2；
4、緊急動力源工作壓力：2.5MPa～4.0Mpa；
5、緊急動力源工作油量：2.5L；
6、緊急動力源工作時間：約5s；
7、蓄能器充氣壓力：2.0MPa～2.3Mpa；
8、油箱容積：600L；
1
- 2 -
9、電機功率：4KW×2；
10、使用介質：32～46 號抗磨液壓油或相當?shù)钠渌V物油；
11、工作方式：AB 工作制，互為備用連續；AB 路系統壓力失去時，
緊急動力源自動投入工作直至AB 路系統壓力馬上恢復；
12、外形尺寸：（L×W×H）1380×1200×1400；
13、加熱功率：2KW；
14、接線端子：20 只（電壓660V，電流10A）；
15、過濾器發訊報警觸頭：DC24V×2A、AC220V×0.25A；
16、兩級液位控制觸頭：DC24V×0.2A、AC220×0.02A；
17、總重量：約1100KG。

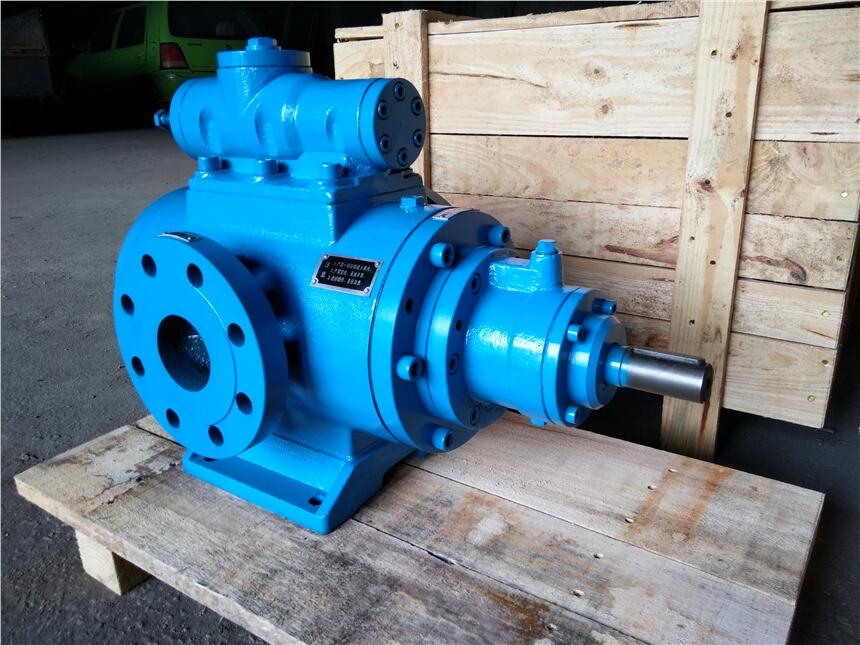

公司生產的三螺桿泵具有很強的自吸能力并承接各型號螺桿泵廠家維修。所有零部件采用通用性強的系列化設計，具有多種安裝方式如臥式立式法蘭式浸沒式懸掛式等。結構緊湊，體積小，重量輕，可在較高轉速、較高壓力下工作。在供熱設備中用做燃油，燃油供應和輸送泵可用鍋爐點火泵。在機械工業中用做液壓，潤滑和搖控馬達泵。在化學石油化工和食品工業中用做裝載，輸送和供液泵。在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。適用于輸送各種無腐蝕性油類及類似油和潤滑性液體。
