托盤式礦用頂板離層指示儀產品介紹

一、產品概述

托盤式礦用頂板離層指示儀是一種專為煤礦等地下工程設計的頂板安全監測設備，用于實時監測巷道頂板巖層的離層位移。該設備通過雙基點（深基點和淺基點）設計，能夠分別捕捉錨桿支護范圍內外的頂板離層情況，為煤礦安全生產提供關鍵數據支持，有效預防頂板冒落事故。

二、結構與組成

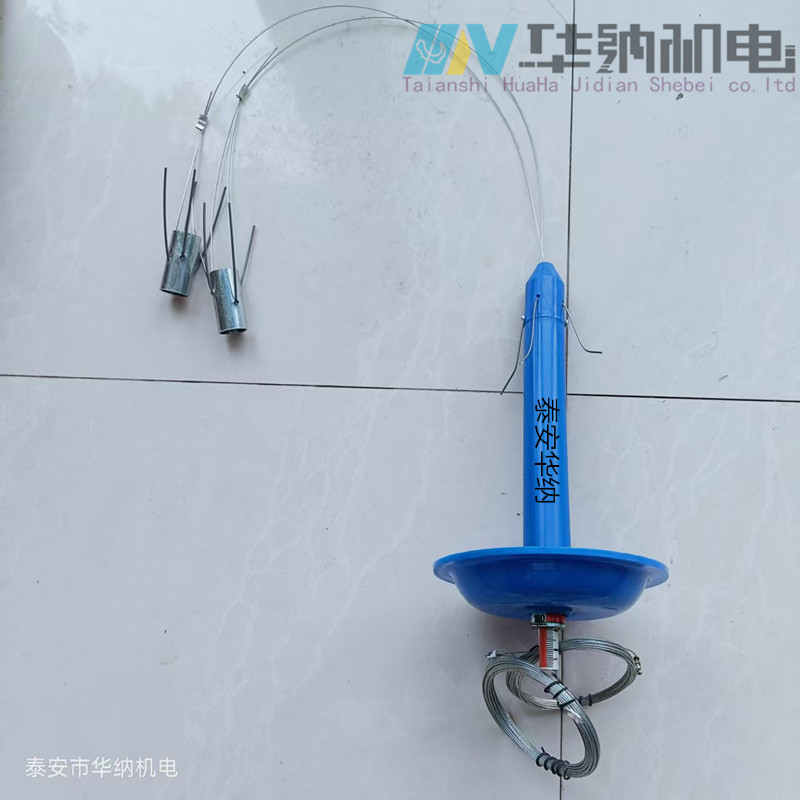

托盤式礦用頂板離層指示儀主要由以下部分組成：

1. 基點錨頭：分為深基點和淺基點，分別固定在鉆孔深部穩定巖層和錨桿長度范圍內。
2. 測繩：連接錨頭與測筒，傳遞巖層位移變化。
3. 套筒：作為測量基準點，固定在鉆孔口。
4. 內測筒與外測筒：通過標尺顯示離層量，外測筒反映錨固范圍內離層，內測筒反映錨固范圍外離層。

三、工作原理

• 錨固范圍內離層：當頂板沿外測筒向下移動時，移動量由外測筒標尺直接指示。
• 錨固范圍外離層：外測筒與頂板相對位置不變，但沿內測筒向下滑動，離層量由內測筒標尺指示。
• 總離層值：內外測筒示值之和，全面反映頂板穩定性。

四、技術特點與優勢

1. 高精度測量：
   • 讀數精度達1mm，量程200mm，能夠捕捉微小位移變化。
   • 采用反光彩色標尺，黑暗環境下仍可清晰讀數。
2. 雙基點監測：
   • 深基點監測錨固范圍外巖層（如5m深穩定巖層），淺基點監測錨固范圍內巖層（如2-2.5m深）。
   • 雙重保障，全面評估頂板穩定性。
3. 耐腐蝕材料：
   • 新型產品采用包塑防銹鋼絲繩，解決傳統鋼絲繩遇水生銹斷裂問題。
   • 刻度尺采用加強膠材質，遇水不掉落，適應潮濕井下環境。
4. 預警功能：
   • 通過紅、黃、綠三色標識離層嚴重程度：
     • 綠色：安全區（離層值較�。�。
     • 黃色：警戒區（離層值接近臨界值）。
     • 紅色：危險區（離層值超標，需立即采取措施）。
5. 安裝便捷：
   • 分體式設計，安裝步驟明確：
     1. 鉆孔至預定深度（如7-8m）。
     2. 用安裝桿將深基點錨頭推入孔底，確認固定。
     3. 安裝淺基點錨頭至要求位置（如2.3m深）。
     4. 連接測繩，對準套筒底邊刻度，固定并截?cái)喽嘤噤摻z繩。

市場前景與發展趨勢

隨著煤礦智能化發展，托盤式礦用頂板離層指示儀將向數字化、網絡化方向發展，集成遠程監測和數據分析功能，提高煤礦安全監測效率。同時，綠色制造和低碳技術將成為未來發展方向，推動產品向環保、節能方向升級，滿足煤礦安全生產和可持續發展的雙重需求。
