全焊接是加工焊接的一種方式，化工設備加工中經常用到，像常用的板式換熱器、煙氣換熱器均有全焊接工藝。
一、工作原理
全焊接煙氣換熱器的核心原理基于?叉逆流換熱機制?。高溫煙氣與冷卻介質在設備內以逆向或交叉方向流動，通過金屬板片的熱傳導和對流作用實現熱量交換?，例如，在燃氣鍋爐余熱回收中，煙氣通過寬流道釋放熱量，冷卻介質在窄流道中吸收熱量，每降低60℃煙氣溫度可使水溫提升3~5℃。這一過程充分利用了煙氣余熱的潛熱，提高能源利用率?。

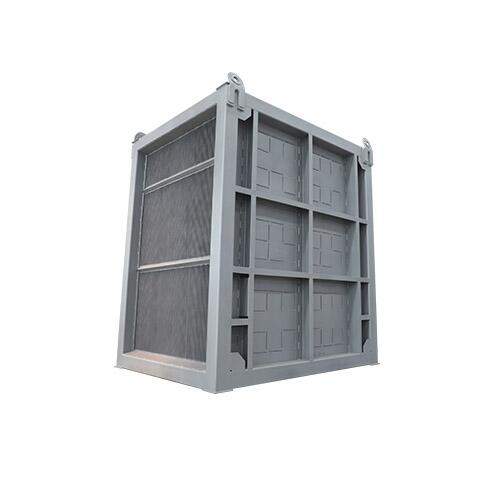

二、全焊接煙氣換熱器的組成部件
全焊接煙氣換熱器主要由板片組和箱體框架組成：
?1、焊接板片組?：由沖壓成型的金屬板片（通常為不銹鋼）構成，板片表面設計為凹凸波紋，形成寬、窄兩種流道。寬流道用于流動煙氣，窄流道供液體或氣體介質通過?。通過滿焊技術替代傳統墊片密封，將板片組焊接為整體，既消除泄漏風險，又增強承壓能力?。
2、箱體框架集成進/出口管道和支撐結構，適應高溫高壓工況?
這種結構下的煙氣換熱器兼具緊湊性與高換熱面積，流道設計可靈活適配氣-氣、氣-液、氣-汽等多種介質組合?。
三、技術特點
凹凸波紋板片擴大換熱面積，叉逆流設計提升傳熱效率，余熱回收率較高，所以相比傳統換熱器，全焊接煙氣換熱器的節能和傳熱效果都更好。全焊接工藝消除密封墊片老化問題，金屬板片可調控壁面溫度，減少酸露腐蝕風險?能夠適應更多的應用場景，無墊片結構降低維護頻率，模塊化設計支持局部更換，減少停機損失，除了高傳熱效果，煙氣換熱器也將排放煙氣的溫度降低后，也能減少粉塵和有害氣體的擴散，達到一定的減排效果。
