CZ250電磁倉震器 防料罐或料斗起拱 CZ電磁倉震器/電磁倉壁振動器是防止和消除料倉、料罐或料斗內物料的起拱，管狀通道、粘倉等閉塞現象的專用設備，以保證流料暢通，提高物料輸送的自動化程度。可廣泛應用于電力、建材、煤炭、礦山、化工、冶金、鑄造、輕工、食品、制藥、糧食、交通等行業。振動器安裝位置一般位于料倉錐體高度1/4或小于1/4處。如安裝兩臺以上，可在對稱面的不同高度安裝，對于木制或混凝土料倉，可在倉壁加裝振動板以傳遞振動力，活化物料不堵塞。

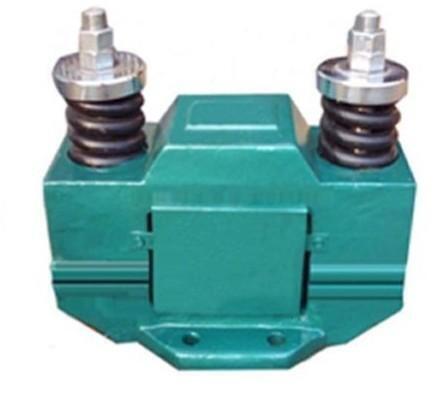

CZ倉壁振動器外觀結構圖：
CZ倉壁振動器外形尺寸：
一、CZ電磁倉壁振動器用途及特點：
CZ型倉壁振動器是靠高頻振動和沖擊力，有效地消除物料由于內磨擦、潮解、帶電、成份偏析等原因引起的堵塞、塔拱現象，使物料從料倉口順利排出。保證穩定地供料所必需的設備。CZ型倉壁振動器已廣泛地應用于礦山、冶金、化工、建材、機械等各行業中。
二、CZ倉壁振動器結構及工作原理：
CZ型電磁倉壁振動器的結構分為橡膠彈簧振動器和螺旋彈簧振動器。CZ型電磁倉壁振動器由振動體、共振彈簧、電磁鐵、機座等部件組成。鐵芯和銜鐵分別固定在機座和振動體上，振動體等部件構成質點M1、機座等部件構成質點M2。M1和M2由彈性系統聯系在一起。由于機座緊固在料倉壁上，這樣就構成了單質點定向強迫振動系統。根據機械振動的共振原理，電磁鐵的激振頻率為W，彈性系統自振頻率為W0，使其比值W/W0＝0.9左右，處于低臨界狀態下共振。
GZ型倉壁振動器依靠高頻振動和衡擎力，可有效地消除物料在料倉內的起拱各和堵塞現象，使物料順利排出。振動力可根據用戶要求，生產供貨。振動器安裝位置一般位于料倉錐體高度1/4或小于1/4處。如安裝兩臺以上，可在對稱面的不同高度安裝，對于木制或混凝土料倉，可在倉壁加裝振動板以傳遞振動力，活化物料
三、CZ電磁倉壁振動器技術參數：
|
項目/型號
|
CZ10
|
CZ50
|
CZ100
|
CZ250
|
CZ400
|
CZ600
|
CZ800
CZ1000 |
|
振動力
|
10
|
50
|
100
|
250
|
400
|
600
|
800
|
|
有效功率(KW)
|
0.008
|
0.03
|
0.1
|
0.06
|
0.15
|
0.15
|
0.2
|
|
工作電壓(V)
|
220
|
220
|
220
|
220
|
220
|
220
|
220
|
|
電源頻率(HZ)
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
|
表示電源(A)
|
≤0.3
|
≤0.5
|
≤0.9
|
≤1.2
|
≤2.0
|
≤2.3
|
≤3.8
|
|
振動頻率(次/分)
|
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
|
振動體掁幅
|
1.5
|
1.5
|
1.5
|
1.5
|
2.2
|
2.2
|
2.5
|
|
控制方式
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
|
整機重量
|
2.6
|
10
|
15
|
35
|
62.5
|
70
|
119
|
|
適于安裝料倉壁厚
|
0.6-0.8
|
1.2-1.6
|
2.5-3.2
|
4-8
|
6-10
|
6-12
|
|
四、CZ5倉壁振動器選型及安裝：
電磁倉壁振動器選用時應根據料倉形狀及物料特性，選擇不同振動力的振動器。如圓錐形料倉因其表面剛度較大，可適當選擇振動力偏大的，棱錐形倉料可適當偏小，如單臺效果不太好，可選兩臺或多臺組裝，或直接將振動器與料倉內活化器連接，以提高使用效果。
使用和維護：
a．防閉塞裝置一般安裝在料倉下部沿倉高1/4處。
b．若非鋼制料倉或有加強筋不易振動的料倉，應在倉內鋪設振動板，將防閉塞裝置焊接在振動板上，并一起堅固在料倉上。
c．每月對電機軸承進行保養，補充潤滑脂；定期清楚機殼外積塵，改善散熱條件，但不能用水沖洗。
d．定期檢查絕緣電阻，堅固地腳螺栓，及時消除隱患
倉震器/倉壁振動器安裝部位及方法：
1.全鋼板制料倉:LZF型裝置應當焊接在料倉倉壁面上。
2.全混凝土料倉及帶加強鋼筋制料倉,在倉內應敷設振動板,LZF型防閉塞裝置應焊在振動板上。
3.上部為混凝土料倉,下部為鋼制料斗。LZF型防閉塞裝置應當焊接在干制料斗壁面上。
4.貯存純粗塊物料的料倉,這種物料的料倉,無論形式如何,均應在倉內敷設振動板。LZF型裝置應焊在振動板上。
5.溜槽:LZF型防閉塞裝置應焊在溜槽易粘,堵料的部位上。由振動電機(1)，底座(2)兩部分組成。振動電機和底座由螺栓緊密地固定為一體。由于底座緊固地安裝在料倉壁上，這樣就構成了單質點定向強迫振動系統。
