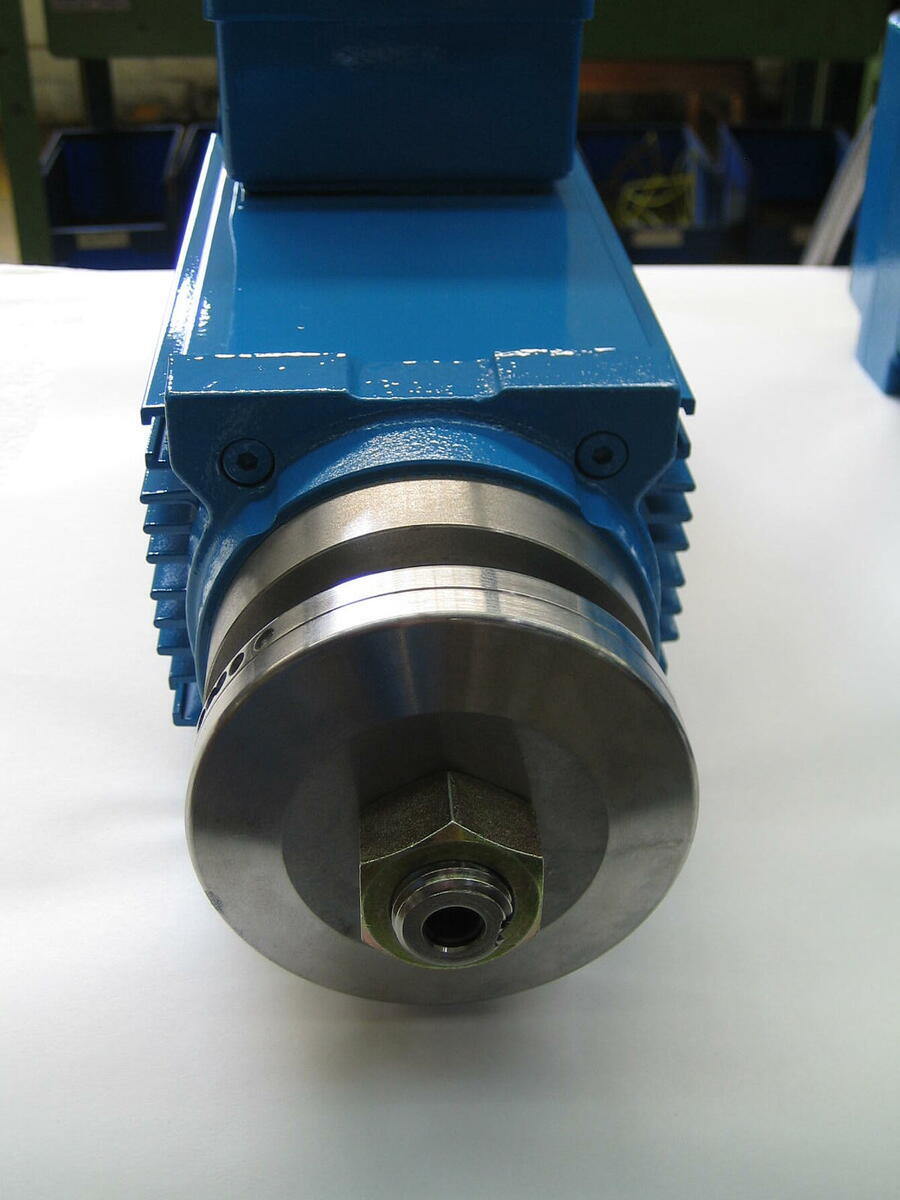

扁平電機
由于其緊湊和節省空間的設計，HIMMEL Flachmotors是銑削、切割、劃線、鉆孔、鋸切、機加工或磨削的理想選擇--無論是在復雜的機器系統中，特別是對驅動單元的運行精度和性能都有很高的要求，還是在簡單的機器系統中，需要經濟高效和可靠的驅動解決方案。®_
我們的水平對置電機經過精心設計，即使在惡劣的條件下也能平穩運行。
HIMMEL平板電機系列由六種尺寸組成，因此始終有合適的電機尺寸可用于各種工作條件。除了數十年的經驗外，我們的發動機還具有不斷進一步發展的特點。在這里，先進的技術和客戶的具體要求是衡量一切的標準。®
優勢
緊湊且節省空間的設計
運行精度高，運行平穩
高性能
轉速從 1000 到 24,000 rpm
電氣連接選項
接線盒由耐沖擊塑料或壓鑄鋁制成
可變接線盒位置
電纜設計
插頭版本，可直接連接高達 25 安培
可能的刀柄
符合 DIN6388 或 DIN 6499 的夾頭
HSK-C手動更改
HSK-F 自動轉換
HSK-E自動轉換
液壓夾緊系統
Hydrobat 系統
用于鋸片連接的法蘭墊圈
鋸片快速更換系統
1：1傳動比直角齒輪箱
根據客戶要求增加刀柄
應用
木材工業
家具行業
林業
木工
鋁加工
塑料加工
玻璃加工
石頭
性能
Schutzart IP54 標準
通過集成風扇實現自冷卻
適用于變頻器操作
轉速范圍高達 24,000 rpm
功率范圍高達 115 kW
選項
電壓和頻率可選
機電制動器
繞組保護觸點PTC;PT100 或 PTO （WT）
接線盒和連接器電流高達 25 安培
可通過 ATEX 22 區 （3D） 認證
cCSAUs認證
靜止加熱
速度傳感器
軸端根據客戶要求特殊設計
不銹鋼版軸
加固存儲
可在輸出側和風扇側進行迷宮式密封
防護等級高達IP66
流體旋接器
密封空氣連接
規格
電機的尺寸由支腳下邊緣和輸出軸中間之間的尺寸（尖端高度）決定。對于狹窄的安裝情況，扁平電機可以垂直安裝。
K55 系列
功率：0.6 KW 至 5.0 KW
速度：3,000 rpm 至 18,000 rpm
K62 系列
功率：0.5 KW 至 12.5 KW
速度：1,500 rpm 至 24,000 rpm
K75 系列
功率：1.6 KW 至 24.0 KW
速度：1,500 rpm 至 12,000 rpm
K90 系列
功率：5.5 KW 至 31.0 KW
速度：1,500 rpm 至 9,000 rpm
K112 系列
功率：5.5 KW 至 60.0 KW
速度：1,000 rpm 至 6,000 rpm
K160 系列
功率：45.0 KW 至 115.0 KW
速度：3,000 rpm 至 6,000 rpm
