常用型號
OEMER QCA 80 A/2
OEMER QCA 80 B/2OEMER QCA 100 M/4
產品介紹
交流三相方格異步電動機QCA系列通用參數：
方形感應電機，僅適用于逆變器應用。（不允許不帶逆變器的直接在線連接）
軸高： 71, 80, 90, 100mm
功率： 0.12…9,5kW
扭矩： 1,2…36,5Nm
重量： 7…33kg
極數： 2, 4, 8
基本轉速： 750, 1500, 3000rpm 50Hz 1300, 2600, 5200rpm 87Hz
電源電壓： 230/400Vac 50Hz…270/460Vac 60Hz – 400V 87Hz
接線方式： 三角/星形
電氣連接： 用于三角形/星形連接的 Nr.6 端子。 裝入鋁制接線盒中
振動度： R、S
防護等級：IP 54 IP55
冷卻方式：IC 416，軸流風扇 1-ph 230V 50/60Hz
平衡方式： 半鍵、全鍵或無鍵可按要求
環境溫度： -20…+40°C
定子材料： 鋁
覆蓋材料： 鋁
軸鋼： C45
接線盒位置： 標準位置頂部安裝，根據要求側面安裝
可用選項： 編碼器、PTC、KTY84-130、徑流式風扇、駐車制動器

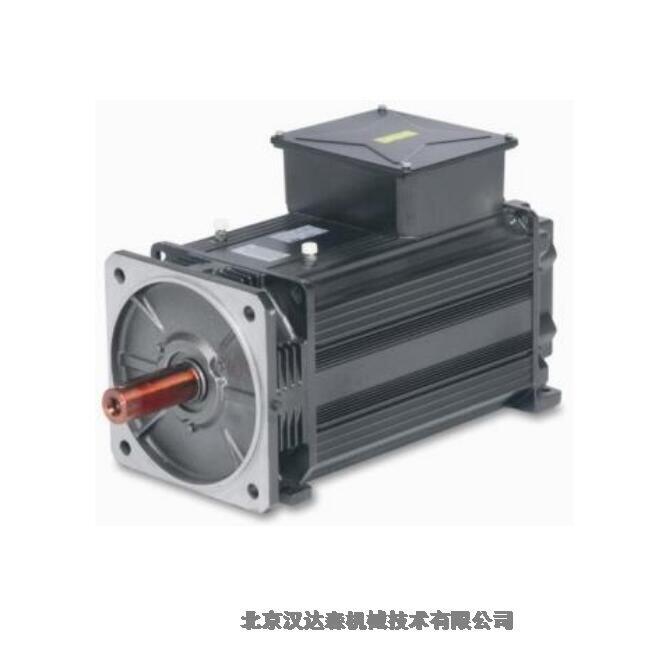

OEMER 逆變電源用三相異步電動機QCA系列
QCA Sincrovert® 系列三相異步電機經過專門設計和制造，可變速使用，由逆變器供電。
獲得專利的四邊形電機框架由兩部分組成，包括前后蓋和軸承支撐。
電機通過集成在壓鑄鋁外殼中的通風管道進行冷卻，保證了極其高效和均勻的熱交換、低噪音和兩個方向引導氣流的可能性。
QCA 系列電機以非?，F(xiàn)代的線性設計保證了最高的性能和可靠性。電機的整個結構，包括通風裝置和接線盒，都設想使用定制的壓鑄鋁部件，以確保重量輕和散熱效果，并且是非常高質量的產品。
QCA Sincrovert® 電機的優點：
? 壓鑄鋁四邊形結構，重量輕，帶有用于優化冷卻的集成通風管道。
? “標準化”設計，兼容所有 IEC 電機。
? 非常堅固的結構部件，專為逆變器和變速電機而設計。
