產品介紹

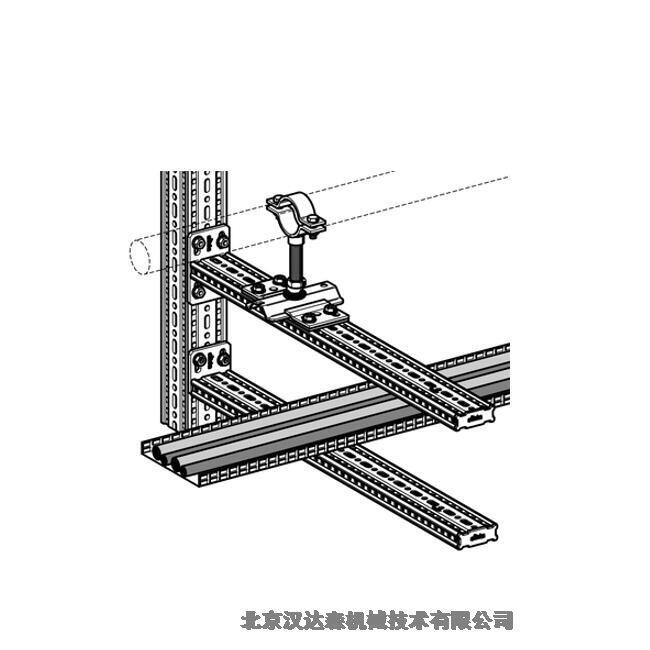

Sikla Simotec-懸臂支架 AK F 80/30
用于單臂懸臂安裝在 F 80 支撐型材和 TKO F 80 支撐支架上的現成元件，或用于構建具有適當連接部件的桁架。變體“E”實現了由天花板支撐和橫梁組成的結構，而底板沒有在縱向方向上突出。
部件
與 TP F 80 支撐型材的形狀配合連接：
AK F 80/30 帶 4 個自鎖螺釘 FLS F
AK F 80/30-E 帶 2 個自鎖螺釘 FLS F
技術規格
型號 尺寸 長度 寬*長 d
AK F 80/30-400
130x80x8
400
11x20
14
AK F 80/30-800
130x80x8
800
11x20
14
AK F 80/30-E-400
80x80x8
400
11x20
-
AK F 80/30-E-800
80x80x8
800
11x20
-
執行：板焊接到載體型材 F 80/30
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP
Sikla Simotec-聯合 GE F 80
用于支撐與 siFramo 80 支撐系統連接的單臂懸臂以及用于加強框架結構。
角度 α 在 25° 和 155° 之間無級變化。
部件
使用底板上的 4 個自鎖螺釘 FLS F 將接頭固定到 TP F 80 承載型材上。與八角形相連的支撐型材 TP F 80 也用 4 個鎖緊螺釘固定，因此總共需要 8 個鎖緊螺釘?？梢允褂孟卤泶_定支撐型材的鋸切長度。
以所需角度組裝后，必須將接頭中的螺釘擰緊 40 Nm。
技術規格
通用電氣 F 80 - 80
140
80
80
25° - 155°
-
通用電氣 F 80 - 80q
140
80
80
25° - 155°
190x80x8
材料：鋼，HCP
通用電氣 F 80 - 80
2.1
1
113835
通用電氣 F 80 - 80q
3.0
1
113834
Sikla Simotec-支架 TKO F 100/160
用于單臂懸臂安裝在墻壁、地板、天花板和承載系統 100、120 上的現成元件，或用于構建具有適當連接部件的桁架。
部件
根據要求，推薦不同類型的安裝：
使用 4 個重型錨固件 M12 固定到結構上。
使用 5P M12 S 安裝套件對鋼梁（法蘭寬度 100 - 180 mm）進行強制鎖定連接。
技術規格
TKO F 100/160-800
800
280x280x12
M12
TKO F 100/160-1200
1200
280x280x12
M12
執行：
底板焊接到支架型材 F 100/160
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP
批準/符合性
CE 標志（www.sikla.de/downloads 上的性能聲明）
TKO F 100/160-800
18.5
1
113097
TKO F 100/160-1200 24.5
1
113420
Sikla Simotec-浮動軸承 LC - HV
高度可調的浮動軸承，用于在合適的表面上支撐滑動管道。在 2.5 毫米的齒形網格中進行高度調節。
當放置在鋼梁上時，建議的小法蘭寬度為 80 毫米。
供貨范圍
上下部分用螺絲固定在一起，可以調節高度。滑板已經安裝在下部。
技術規格
類型
LC - 高壓 90
90
88.5...113.5
LC-HV 150
150
116...168.5
LC-HV 200
200
171...223.5
擰緊扭矩螺釘連接：
DN 15 - 40
40
橋上的螺絲
80
DN 50 - 200
50
橋上的螺絲
80
DN 250 - 300
60
橋上的螺絲
80
方面：
金屬板：長 = 250 毫米 x 寬 = 100 毫米
包括滑板：長 = 256 毫米 x 寬 = 105 毫米
材料：
鈑金件：鋼，HCP
螺絲、螺母：鋼，HCP
滑板：聚酰胺 6.0，玻璃纖維增強，黑色
溫度范圍滑板：-20°C +130°C
介質溫度 t f :-20°C +300°C（如果 t f > 270°C，請移除滑板）
