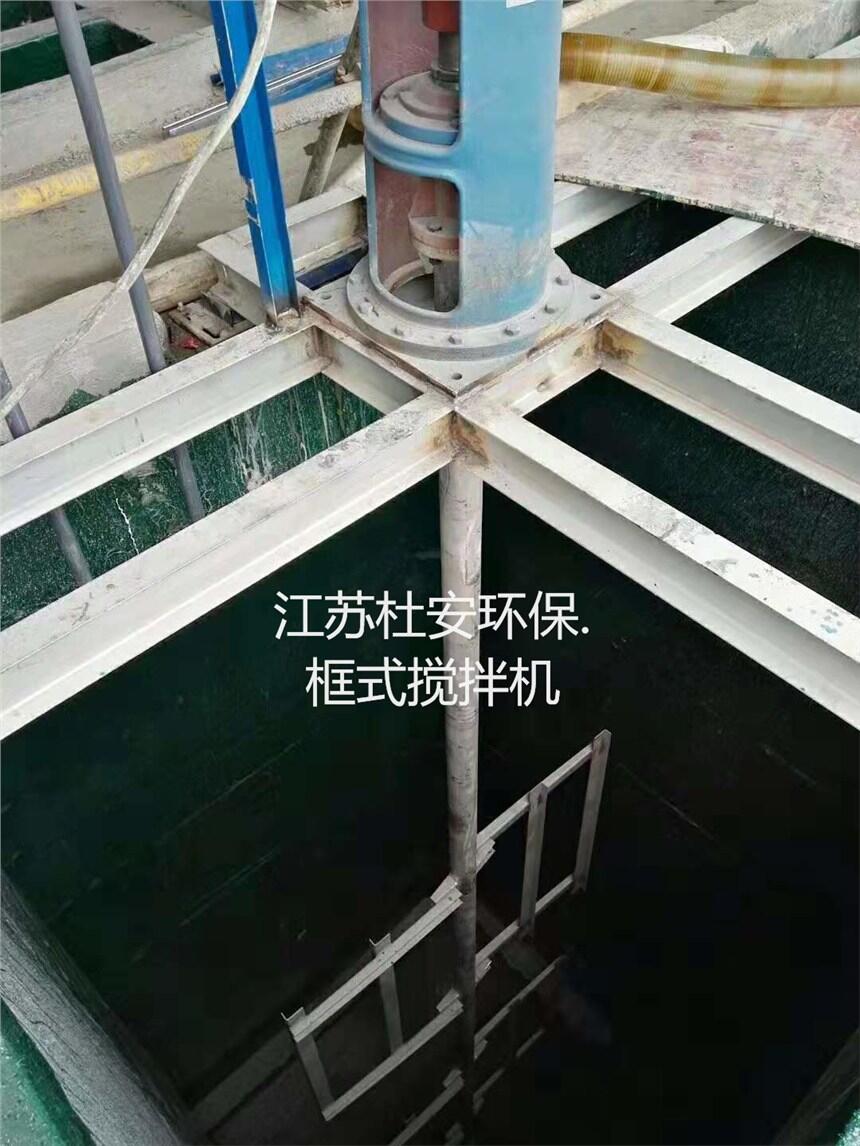

杜安環保框式攪拌機JBK1-2000
絮凝池?cái)嚢铏C(jī)選型
杜安環?？蚴綌嚢铏C(jī)技術說明：
一、框式攪拌機
框式攪拌機根據不同介質的物理學性質、容量、攪拌目的選擇相應的攪拌機，對促進化學反應速度、提高生產效率能起到很大的作用。框式攪拌機一般使用于粥狀物料的攪拌。
框式攪拌機可視為槳式攪拌機的變形，其結構比較堅固，攪動物料量大。如果這類攪拌機底部形狀和反應釜下封頭形狀相似時，通常稱為錨式攪拌機?？蚴綌嚢铏C(jī)直徑較大，一般取反應器內徑的2/3~9/10，50~70r/min。使用于低粘度液體時，錨式葉輪的葉徑與罐徑比為0.7～0.9，對于高黏度液體則為0.8～0.95，轉速通常為10～50r/min?？蚴綌嚢铏C(jī)與釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌機葉片所帶動的液體把靜止層從反應釜壁上帶下來;慢速旋轉時，有刮板的攪拌機能產生良好的熱傳導。這類攪拌機常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。
錨式、框式攪拌機屬于同一類，統稱錨框式攪拌機，為了增大攪拌范圍和帶走罐壁上的殘留物或液層，錨框式攪拌機的外廓要接近攪拌罐的內壁，其底部的形狀為適應罐底的輪廓也有橢圓、錐形等。為了增大對高粘度物料的攪拌范圍以及提高葉輪的剛性，還常常要在錨式及框式上增加一些立葉和橫梁，這樣使得錨框式的結構形狀出現了多種多樣。
二、槳型分類根據其形狀大致可分為：
錨式、橢圓框式、錐底框式、方框式以及錨框式等 。
三、適用黏度
適用的常規黏度為200～300Pa·s。
四、應用領域
錨框式攪拌機通常在低速下運行，在攪拌低粘度液體時不產生大的剪切力，因此它不適用于液-液和氣-液分散。另一個方面，該種葉輪在罐內移動的流量大，水平回轉流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他葉輪，能達到大的傳熱膜系數，故常用于傳熱、晶析操作。另外，由于槳葉直徑較大，且與罐底貼近，也常用它來攪拌高濃度淤漿和沉淀性淤漿。還有它也常用于高粘度流體的攪拌。
五、流動狀態
不同高度上的水平環向流。
六、結構
錨框式攪拌機與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接，只有小型的采用鑄造或焊接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。
|
型號參數 |
池子尺寸m |
攪拌機尺寸mm |
電動機動率KW |
轉速r/min |
|||||||
|
A×B |
H |
D |
h0 |
h1 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ |
|
|
JBK-1700 |
2.2×2.2 |
3.4 |
1700 |
2600 |
400 |
0.75 |
0.37 |
0.37 |
8 |
5.2 |
3.9 |
|
JBK-2875 |
3.25×3.25 |
4 |
2875 |
3500 |
350 |
5.2 |
3.9 |
3.2 |
|||
|
JBK-3000 |
3.5×3.5 |
3.55 |
3000 |
2200 |
550 |
0.37 |
0.25 |
0.18 |
3.9 |
2.5 |
1.8 |
|
JBK-3580 |
4.3×4.3 |
4 |
3580 |
1200 |
1.1 |
0.75 |
0.55 |
1.5 |
|||
|
4.7×4.7 |
3.4 |
1400 |
3.2 |
2.5 |
|||||||
A.2.1現場控制箱內電氣元件一次元件應滿足額定分?jǐn)嗄芰Γ?/span>≥50kA的要求。箱內所有電氣控制系統操作安全，動作可靠，開關、按鈕、指示儀表應滿足遠方/就地控制要求。
A.2.2元器件要求：
塑殼斷路器：國產優質，分?jǐn)嗄芰?/span>50kA；
小型斷路器：國產優質；
接觸器：國產優質；
熱繼電器：國產優質；
啟停按鈕及指示燈：國產優質；
端子排：國產優質。
所有電氣元件的選型由用戶確認。
A.2.3所有就地控制箱/柜采用304不銹鋼制作，厚度不小于2mm，且箱/柜門上帶有不銹鋼門把手。
A.2.4箱門鎖應統一選用防腐牢固的合金門鎖，外鎖選用鑰匙型門鎖，內鎖選用便捷式門鎖，同一類型鎖的鑰匙應相同?？刂葡涿姘迳媳仨氝€設置一開有觀察孔的密封罩罩住指示燈和按鈕等元件，并可上鎖，以防雨水使元件受潮，采用硅橡膠密封圈。
A.2.5控制箱的防護等級:室內不低于IP54，室外不低于IP56。
A.2.6電氣設備的顏色標識
電氣設備外殼顏色按中國電力投資集團《火力發電廠色彩統一規定》2008版執行。按鈕與指示燈的使用應符合IEC60073中的相關規定。
A.2.6.1指示燈
每個斷路器屏都應帶紅燈和綠燈分別指示斷路器閉合和斷開狀態，黃燈指示“自動跳閘”。當用于模擬線指示時，可使用三色燈。
采用帶燈按鈕控制時，帶燈按鈕上應刻有清晰的指令如“push to open”或“push to close”，在命令執行而且設備動作以后，燈應發出下列顏色。
除非獲得其他的認可，所有燈的顏色應符合以下慣例：
紅色：帶電和動作位置
綠色：無壓或不動作位置
黃色：故障或異常狀態
白色：正?；蚱胀顟B(tài)
藍色：其他用途，使用時應帶標簽
配電盤、控制盤等上的燈應提供試驗功能，可以在設備運行時對所有的燈進行測試。燈的試驗操作不會造成其他設備動作。
