江蘇杜安環保不銹鋼潛水推流器QJB2.2/4-1400/2-56
齒輪箱減速機
葉輪直徑：1400mm
電壓：380V
葉輪直徑：1400mm
江蘇杜安環保潛水推流器廣泛應用于污水處理工藝的低速推流，是污水處理廠硝化、反硝化及除磷等工藝過程水體循環攪拌設備的理想選擇。潛水推流器通過安裝在池底的導桿和托架組件水平安裝在污水處理構筑物內。導桿和托架組件由導桿和托架組成，導桿上下部分別安裝在池壁和池底上，托架安裝在池底并且與導桿連接成整體。施工時，通過膨脹螺栓或預埋件將導桿和托架組件固定在構筑物基體上。安裝潛水推流器時，通過池面上的起吊系統將推流器上的滑套套入與之配套的自耦導桿中，將潛水推流器下放到托架上固定即可。當進行維護保養時，起吊系統通過自耦導桿將推流器提升到池面上。
江蘇杜安環保潛水推流器在安裝導桿和托架組件時需要排除池中的污水，屆時會對污水處理工藝的運行造成影響，甚至需要停產。污水處理是市政工程，影響巨大，且活性污泥培養周期長，因此不可能專門停產進行安裝施工。工程應用中，需要一種不會對工藝運行造成影響，而能夠直接進行安裝的潛水推流器。同時，現有技術中的潛水推流器采用了一根導桿進行固定，因葉輪直徑較大，推流器所受到的軸向力和徑向力很大，如果按照現有技術安裝，系統和推流器會很快損壞。
每臺江蘇杜安環保潛下推進器都應做以下試驗（不限于此）：
· 外觀檢驗
· 運行狀態試驗
· 潛水電機內腔的氣壓試驗
· 潛水電機各項指標的測定
·水下推進器承受工作壓力的零部件均進行歷時5min的水壓試驗而無滲漏，試驗壓力為1.5倍的工作壓力，但不低于0.2MPa。
杜安環保潛水推流器的安裝方法，包括如下步驟:
(1)分別將主導桿4中的下固定板44和輔助導桿I中的下固定板15用緊固件裝配在穩定體5上，使主導桿4和輔助導桿I豎直放置，俯視時三根導桿呈三角形；兩根輔助導桿I以主導桿4為中心相互對稱布置，即三根導桿俯視時呈一等腰三角形，主導桿4所在位置為頂點；
(2)將托架3水平放置，托架3支撐桿32的連接板31與主導桿4上的連接板43連接，輔助桿34兩端的連接板與兩根輔助導桿I上的連接板14分別連接。這樣托架3就呈T字形固定在三根導桿上；
(3)用起吊系統將導桿和托架組件吊人池中并且調整到適當位置；
(4)分別將主導桿4和輔助導桿I中的上固定板用膨脹螺栓固定在池壁上；

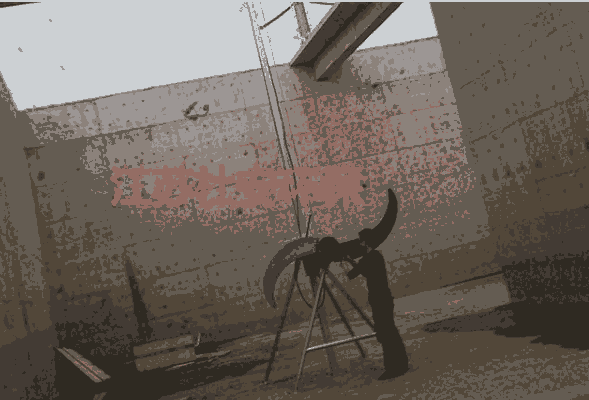

(5)用起吊系統起吊潛水推流器主體2，將潛水推流器主體2上的滑套放入主導桿4的導桿42中緩緩下放到托架3上，潛水推流器主體2即固定在托架3上，使?jié)撍屏髌髦黧w2水平就位；
(6)接通電源，啟動電機，即可實現所需的推流效果。
在以上三導桿組成的系統中，三導桿上固定板固定在池壁上，下固定板固定在穩定體5上，使所有結構組成一個穩固的整體，有效地抵擋了潛水推流器運行時所受到的向后軸向推力和翻轉力矩，從而使?jié)撍屏髌鏖L(zhǎng)期安全可靠的運行。
在以上三導桿組成的系統中，由于三導桿橫截面很小，對污水的流動阻力非常小，從而實現工藝的正常運行。
低速推流器的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用進速來確定。根據污水處理廠不同的工藝要求，攪拌機進速應保證在0.15~0.3m/s之間,如果低于0.15m/s的進速則達不到推進攪拌效果,超過0.3m/s的進速則會影響工藝效果且造成浪費。所以在選型前首先確定低速推流器運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。
QJB低速推流器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺低速推流器或潛水攪拌機。
QJB低速推流器的安裝系統
安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、限位架、底座等組成。低速推流器通過導輪沿導桿上下移動，起吊架安裝在起吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護本安裝系統的限位架為“T”子形，上端與低速推流器體接觸，橫向用螺栓與導桿聯板聯接(導桿聯板待低速推流器位置調整正確后焊在導桿上)，下端用膨脹螺栓固定。為增加低速推流器運行時的可靠性，減緩潛低速推流器運行中的振動，在低速推流器與限位架加設V形橡膠減震塊。
QJB低速推流器的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；
