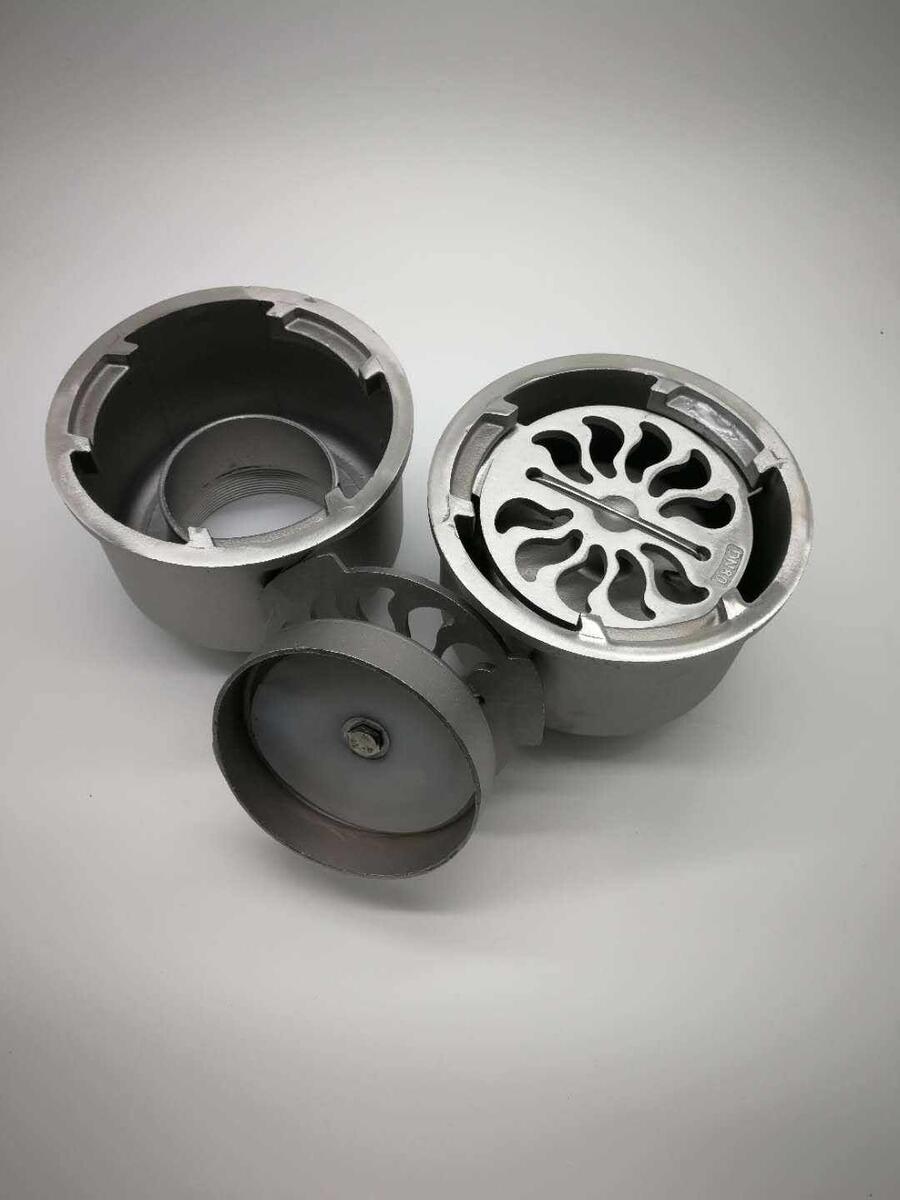

防爆地漏安裝于通向人防防護區外的排水管上的防護區內端，平時處于關閉狀態，將該漏芯放置在閥腔里，并順時針方向旋轉約60度即可完全密閉鎖緊（反之逆時針方向旋轉60度即可退出），密閉時可防止爆炸沖擊波及其它有毒氣體由管道進入防護體，起到安全防護作用。戰時該地段染毒需進行清洗時，將地漏打開，進行排水。
二、防爆地漏主要技術性能及要求：
防爆地漏靜壓試驗：≥1MPa
防爆地漏平面及周邊測試抗爆壓力：3.5MPa
防爆地漏底部測試抗爆壓力：1.5MPa
防爆地漏介質要求：無腐蝕及雜物的水，水溫1～100℃
三、防爆地漏產品結構與尺寸表
|
規格DN |
外徑? |
總高H |
|
|
50 |
125 |
110 |
2″ |
|
65 |
135 |
125 |
2?1/2″ |
|
80 |
180 |
130 |
3″ |
|
100 |
200 |
135 |
4″ |
|
150 |
235 |
160 |
6″ |
四、防爆地漏安裝及使用：
1、該防爆地漏產品安裝在人防工程的排水管道處，平時地漏處于開啟狀態，保證正常排水。戰時地漏漏蓋下降，逆時針旋緊后封閉排水口，防止沖擊波，毒氣進入人防區，并可遏止地下水倒灌。
2、防爆地漏安裝時，地漏體與下水管絲扣擰緊后再施工，上蓋頂面應低于混凝土水平面5～10mm。
3、防爆地漏安裝使用后應定期進行清掃雜物。
4、防爆地漏密封膠條每隔一年檢查一次，長期使用發現地漏體密封面銹蝕，應除銹處理，并保養。
