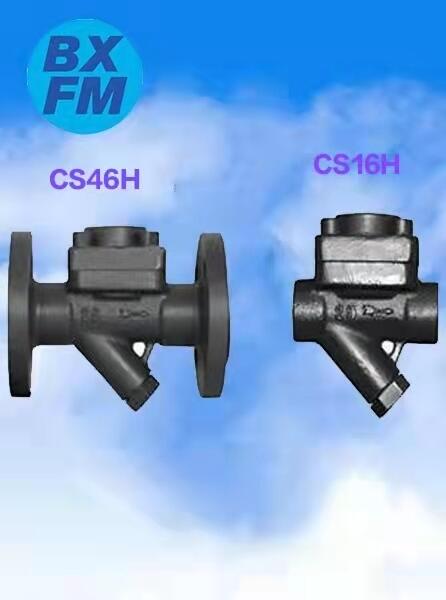

膜盒式(平衡式)蒸汽疏水閥 進口 國標CS16H、CS46H是目前國際上經常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能*果*著。
膜盒式蒸汽疏水閥的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；zui大背壓率 ≤80% ，膜盒堅固，使用壽命長。 膜盒式蒸汽疏水閥適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
工作原理
膜盒式蒸汽疏水閥的主要?jiǎng)幼髟墙饘倌ず?，?nèi)充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。
結構特點
1、出色的排空氣能力，可耐過熱的蒸汽和水錘。
2、在壓力范圍內都是具有固定過冷的循環操作。
3、閥內裝膜盒，有單組、雙組、多組。適用于大排量場合。
4、感溫元件，耐蝕性強，使本閥壽命經久耐用。
5、本件有碳鋼不銹鋼兩種，小型輕量，立式安裝效果zui佳，亦可任意角度安裝。
主要零件材料
|
部件名稱 |
材料 |
|
閥體閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |
膜盒式(平衡式)蒸汽疏水閥 進口 國標CS16H、CS46H
|
主要零件材料 |
|
|
部件名稱 |
材料 |
|
閥體閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |
主要外形尺寸
|
產品型號 |
口徑 |
連接方式 |
適用壓力 |
*高允許溫度 |
閥體材質 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
內螺紋 |
0.01-1.6 |
250 |
100 |
100 |
58 |
55 |
70 |
|
25 |
內螺紋 |
0.01-1.6 |
250 |
120 |
120 |
58 |
55 |
70 |
|
|
32-40 |
內螺紋 |
0.01-1.6 |
250 |
150 |
150 |
68 |
68 |
90 |
|
|
50 |
內螺紋 |
0.01-1.6 |
250 |
160 |
160 |
68 |
68 |
90 |
|
|
CS46H-16C |
15-20 |
法蘭 |
0.01-1.6 |
250 |
150 |
150 |
55 |
55 |
70 |
|
25 |
法蘭 |
0.01-1.6 |
250 |
160 |
160 |
55 |
55 |
70 |
|
|
32-50 |
法蘭 |
0.01-1.6 |
250 |
210 |
210 |
85 |
60 |
120 |
|
