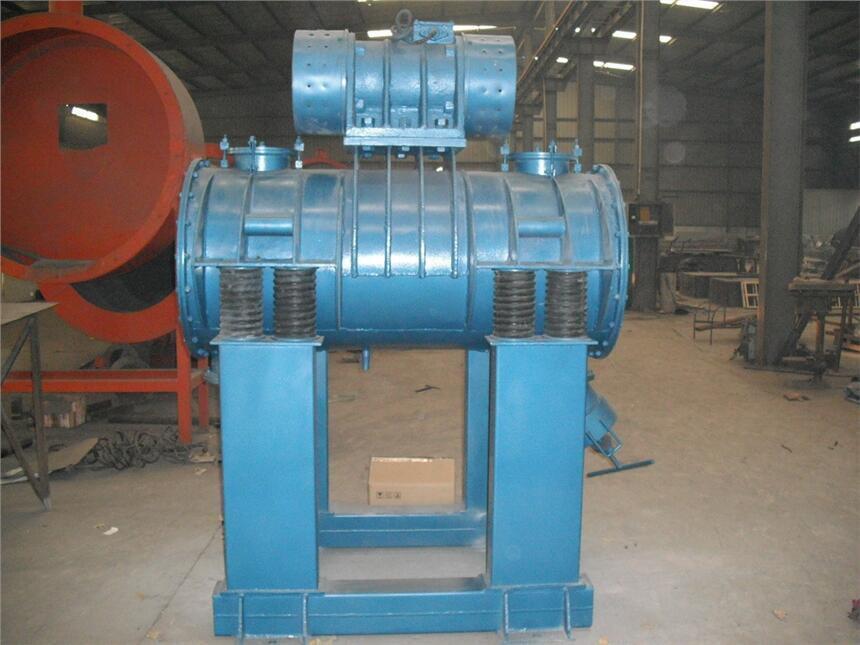

共成_ZM-100陶瓷震動磨機
振動磨是一種新型節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％）。
振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中保證彈簧上、下接觸面的同軸度，其允差不超過2mm。筒體做圓振動時，筒內的介質和物料在筒內翻轉，互相沖擊，這種有規律的翻轉、沖擊和介質的自轉，使物料在短時間內得到粉碎，并達到理想的粉碎效果。
振動磨安裝和調整:振動磨的底架應安裝在水泥基礎上，底架應找平找正。圓筒兩側支座下部的水平誤差不得大于0.5mm，底架找平找正后，將地腳螺栓二次灌漿固定牢。安裝所需要的地腳螺栓由用戶自備。共成公司振動磨安裝好后，筒體在裝入介質前，筒體的中心線應比電動機的中心線高8mm，筒體裝入介質后，筒體的中心線應低于電動機的中心線11mm激振器的冷卻水路應并聯,振動磨運轉時有噪音發生， 為了降低環境噪音，應將振動磨用隔音罩密閉。 振動式研磨機200雙筒震動磨機
振動磨機主要規格和技術參數：
| 2ZM-100 | 2ZM-200 | 2ZM-400 | 2ZM-650 | 2ZM-800 | ||
| 粉磨方式 | 干法、濕法、開路、閉路 | |||||
| 入料粒度 | ≤15 | ≤20 | ≤25 | |||
| 出料粒度 | 0.3-0.074 | |||||
| 生產量（t/h） | 0.1-1.5 | 0.2-3 | 0.2-5 | 0.3-8 | 1-10 | |
| 振幅 | 9-14 | 9-14 | 8-11 | 8-11 | 7-9 | |
|
電 動 機 |
功率 （KW） |
22 | 37 | 45 | 55 | 75 |
|
轉速 （r/min） |
970 | 980 | 980 | 980 | 990 | |
| 振動頻率（HZ） | 16.2 | 16.3 | 16.3 | 16.3 | 16.5 | |
| 整機總重 | 2.5 | 4 | 6.6 | 8.1 | 11.5 | |
|
外形尺寸 （長×寬×高） |
2612×1654 ×2054 |
2900×1884 ×2374 |
3800×2350 ×2490 |
3800×2850 ×2490 |
4843×2956 ×2510 |
|
