在輸送槽各節首尾之間用夾套連接，輸送槽活動伸入夾套內，兩節口之間留有間隙，輸送槽的兩側固定槽架，主振彈簧通過支撐架連接在槽架上。所以輸送槽受熱后可在間隙中伸縮而不會產生扭曲變形，又由于槽架固定在輸送槽兩側，主振彈簧通過支撐架連接在槽架上，減小了傳播到主振彈簧上的熱量，保證了機器正常工作，延長了主振彈簧的使用壽命。

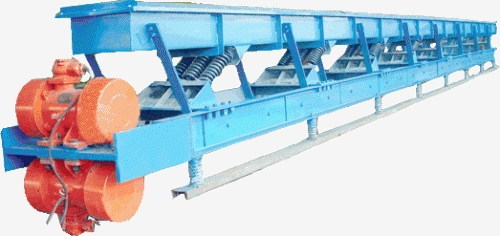

長距離高溫水平輸送機簡介：
長距離高溫水平輸送機廣泛應用于礦山、冶金、建材、煤炭、化工、糧食、醫藥等行業且溫度在300℃以下的各種粉狀、粒狀、塊狀及其混合物等物料的輸送。它是一種通用性很強且結構先進的高溫物料振動輸送設備，也是一種通用性很強且結構先進的振動輸送設備。連續或間歇輸送100KG以下的物品或粉狀、顆狀物品，其適用工作環境溫度一般為-25~+40℃；運行高速、平穩，噪音低，可用于上下坡傳送；上坡輸送等特性�？赊D(zhuǎn)載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品。由單機或多機組合成運輸系統來輸送物料，根據工藝要求可布置成水平或傾斜的形式，除了可滿足水平或傾斜輸送要求外，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率。
長距離高溫輸送機特點:
1. 輸送量大，隔熱效果好，不需要冷卻裝置，耗電少；
2. 啟動、停機迅速，運轉平穩，隔振性能好，噪音小；
3. 結構簡單，調試容易，易損件品種少，維修方便；
4. 安裝方便，不需要專用地基及地腳螺栓，便于移動位置；
5. 可以多點進、卸料，適宜于水泥熟料及礦渣庫底、庫頂輸送；
6. 既可全封閉輸送，消除粉塵污染，也可敞開輸送；
7. 單機輸送距離可達30米，多機軟連接可隨需要任意延長。
長距離高溫水平輸送機主要技術參數:
|
項目|參數|型號 |
SCG300 |
SCG400 |
SCG600 |
SCG800 |
|
|
單機輸送距離 |
6、8、10、12、14、16、18、20 |
||||
|
輸送產量(t/h) |
≤15 |
≤25 |
≤40 |
≤60 |
|
|
設備每米重量(kg/m) |
350 |
500 |
700 |
850 |
|
|
電機功率 |
3~7.5 |
5.5~15 |
|||
|
物料性質 |
粒度 |
0.5＜d＜100 |
0.5＜d＜200 |
||
|
溫度(℃) |
＜300℃ |
||||
|
含水量及粘性 |
含水量小于5%的非粘性、非易燃易爆物料 |
||||
|
基礎垂直動載荷(公斤力/米) |
160 |
170 |
300 |
470 |
|
