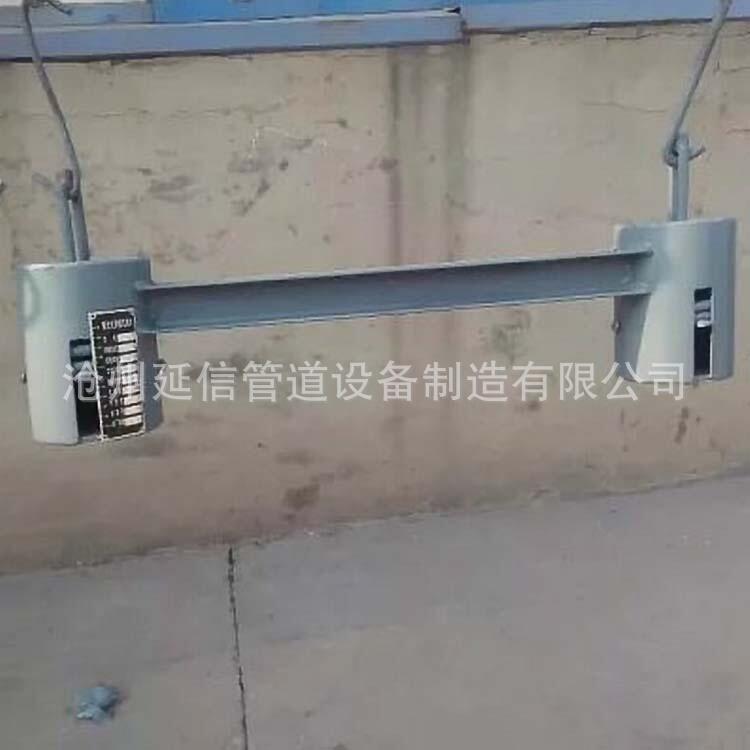

制造橫擔整定彈簧組件_T5_橫擔整定彈簧_T5橫擔整定彈簧廠家
西北院橫擔整定彈簧組件規格型號：T5.101?T5.102?T5.103?T5.104?T5.105?T5.106??T5.107??T5.108??T5.109??T5.110??T5.111??
T5.112??T5.113??T5.114??T5.115??T5.116??T5.117? T5.201?T5.202??T5.203??T5.204??T5.205??T5.206??T5.207??T5.208??T5.209??T5.210??T5.211?
T5.212??T5.213??T5.214??T5.215??T5.216??T5.217?
?1.整定彈簧組件共有5種型式，T1-T5,T1與T2適用于吊架中間部位（在根部與管部之間）T3適用于根部槽鋼上，T4只用于支架，T5用于雙吊桿橫擔吊架。
2.設計選用時應根據支吊架的工作荷載Pgz,位移△Yt及位移方向按彈簧系列選用表正確選擇彈簧。
彈簧系列表中列有彈簧變形量F,荷載及荷載變化系數C’之間的關系。
彈簧變形量欄中有絕對變形量與工作范圍變形量，絕對變形量和工作范圍變形量是各以彈簧的自由高度和彈簧允許的最小變形量為零點表示的荷載與變形量之間的關系，選用時只需用工作范圍變形量，而絕對變形量和工作范圍變形量公表示二者的相互關系而已。選用表的右側為在不同的荷載變化系數C’時對應于各種荷載的允許最大熱位移量。
3.根據選定的彈簧號及支吊架的組裝要求的彈簧組件形式（T1-T5）,最后可選定整定彈簧組件的標號。
4.在T1.T2.T5三種形式的整定彈簧組件中，彈簧號為07、12、15、16、17、20的彈簧在選用時當?shù)跫艿墓ぷ髯冃瘟縁gz(即管道向下位移時）達到選用表中陰影范圍時，由于吊架的結構荷載（即1.5Pgz）超過了表中吊桿（直徑為d）的允許承載力，此時，應改用此表中的吊桿直徑d大一級的吊桿，在標號后面加“A”即可。（例T1.107A）
5.在計算吊桿長度時，T1-T2表中的H1min,T3表中的H2max,T4表中的Hmax,T5表中的Bmin等系工作范圍內變形量F=0時的高度，而各尺寸表中的Faz即為由彈簧選用表中查得的安裝變形量。
