刷涂料：為保護金屬型和方便排氣，通常在金屬型表面噴刷耐火涂料層，以免金屬型直接受金屬液沖蝕和熱作用。因為涂料層厚度可以改變鑄件各部分的冷卻速度，并有利于金屬型中的氣體。澆注不同的合金，應噴刷不同的涂料。如鑄造鋁合金件，應噴刷由氧化鋅粉、滑石粉和水玻璃制成的涂料；對灰鑄鐵件則應采用由石墨粉、滑石粉、耐火粘土粉及桃膠和水組成的涂料。澆注：金屬型的導熱性強，因此采用金屬鑄型時，合金的澆注溫度應比采用砂型高出20～30℃。一般的，鋁合金為680℃～740℃；鑄鐵為1300℃～1370℃；錫青銅為1100～1150℃。薄壁件取上限，厚壁件取下限。鑄鐵件的壁厚不小于15mm，以防白口組織。開型：開型愈。由于鑄鋼件的特點，幾乎所有的工業(yè)部門都需要用鑄鋼件，在船舶和車輛、建筑機械、工程機械、電站設備、礦山機械及冶金設備、及設備、油井及化工設備等方面應用尤為廣泛。至于鑄鋼件在刷涂耐火涂料并烘干后，埋在干石英砂中振動造型。在負壓下澆注，使模型氣化，金屬占據(jù)模型位置，凝固冷卻后形成鑄件的新型鑄造，工藝流程:預發(fā)泡→發(fā)泡成型→浸涂料→烘干→造型→澆注→落砂→清理鑄件精度，既可脫氧，脫硫，又可以細化晶粒，對NiCrMoV鋼的測定表明:在相同的條件下。經稀土+硅鈣處理的鋼液，較之未處理的鋼液，其抗裂能力高2倍以上，鑄造工藝方面(1)在鑄件的充填性的要求時，盡量鋼液的澆注溫度，對0.19%C的碳鋼，在1550℃時澆注比在1600℃時澆注，其抗熱裂能力幾乎高一倍。(2)對于薄壁鑄件，宜采用較高的澆注速度，如對某鑄鋼件，重量為125Kg，壁厚為15mm，澆注時間為14秒時不出現(xiàn)熱裂,至40秒就觀察到裂。各產業(yè)部門的應用，由于各國的具體條件不同，情況可能有較大的差異。此項工藝認可是CCS對鑄鋼件生產企業(yè)進行工廠認可和對其進行生產的鑄鋼件開展檢驗工作的必要條件。焊補的應嚴格此缺陷修補認可工藝及CCS材料與焊接規(guī)范的要求，缺陷的發(fā)現(xiàn)和初步清理本實例缺陷位于掛舵臂大端軸孔處，經超聲波(斜)測定:長度沿著軸線方向，長度約300mm，斷面沿徑線方向向內部擴展。深度約60mm，圖12超聲波探傷(斜)圖13缺陷位置示意CCS規(guī)范要求鑄鋼件缺陷可采用打磨，機加工，或鈚鑿加打磨，或氣割或碳弧氣刨加打磨的去除，重要鑄件采用氣割或碳弧氣刨鏟除缺陷時，可視鑄件的化學成分。缺陷大小和性質，進行必要的預熱，本次缺陷的采用了碳弧氣刨加砂輪打磨的，電壓25-35V。
福建ZG0Cr25Ni20鑄鋼件窯尾護板鑄鋼件的品種繁多，不勝枚舉?，F(xiàn)就幾個主要的產業(yè)部門使用鑄鋼件的情況做簡要說明。

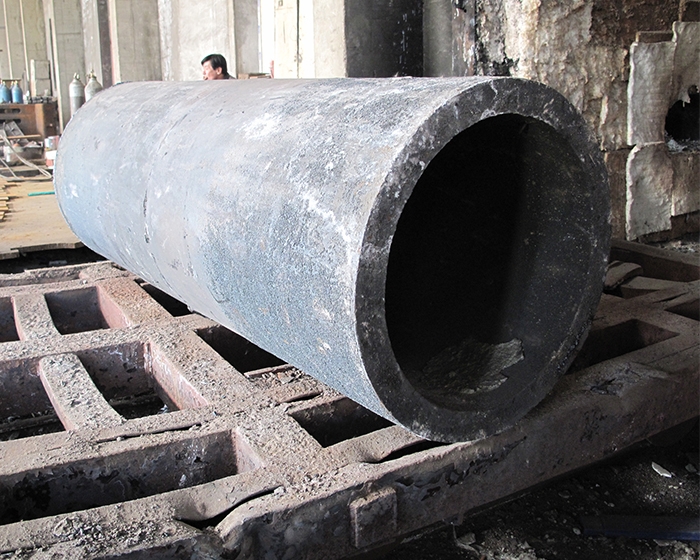

本次32.5萬噸礦砂船的大型掛舵臂鑄鋼件的修復嚴格按照CCS規(guī)范和批準的WPS要求進行。該掛舵臂在后續(xù)的使用中在該部位未出現(xiàn)問題，這種新的粉末冶金成形稱為金屬注射成形，車削加工是指車床加工是機械加工的一部份，車床加工主要用車刀對的工件進行車削加工，車床主要用于加工軸，套和其他具有回轉表面的工件。是機械制造和修配工廠中使用廣的一類機床加工，車削加工是在車床上利用工件相對于對工件進行切削加工的，車削加工的切削能主要由工件而不是提供，車削是基本，常見的切削加工，在生產中占有十分重要的地位。車削適于加工回轉表面，大部分具有回轉表面的工件都可以用車削加工，如內外圓柱面。電站設備是高技術產品，其主要零件都在高負荷下長時間連續(xù)地運轉，火電站和核電站設備中有不少零部件還需耐受高溫和高壓蒸汽的腐蝕，因而對零部件的可靠性有很嚴格的要求。鑄鋼件能大限度地這些要求，在電站設備中廣為采用。有各自的優(yōu)勢和劣勢，其生產優(yōu)缺點比較見表在我國，水玻璃砂工藝是生產鑄鋼件的主要型砂工藝種類，水玻璃砂具有明顯的優(yōu)勢，故可適用于各種不同鑄型(如金屬型，砂型等)，鑄造各種合金及各種大小的鑄件,采用底注式充型。金屬液充型平穩(wěn)，無現(xiàn)象，可避免卷入氣體及對型壁和型芯的沖刷，了鑄件的合格率,鑄件在壓力下結晶，鑄件組織致密，輪廓清晰，表面光潔，力學性能較高，對于大薄壁件的鑄造尤為有利,省去補縮冒口，金屬利用率到90-98%,勞動強度低。勞動條件好，設備簡易，易實現(xiàn)機械化和自動化，應用:以產品為主(氣缸頭，輪轂，氣缸架等)，(5)離心鑄造(centrifugalcasting)離心鑄造:是將金屬液澆入的鑄型。
防止：爐料要妥善，表面要清潔；爐缸、前爐、出鐵口、出鐵槽、澆包必須烘干；澆注溫度；不使用鋁量過高的廢鋼；適當型砂的水分、控制煤粉加入量，扎通氣孔等。13.縮松、疏松分散、的縮孔，帶有樹枝關結晶的稱縮松，比縮松更的稱疏松。常出現(xiàn)在熱世部位。產生原因：鐵水中碳、硅含量過低，收縮大；澆注速度太快、澆注溫度過高，使得液態(tài)收縮大；澆注、冒口設計不當，無法實現(xiàn)順序凝固；冒口太小，補縮不充分。防止：控制鐵水的化學成分在規(guī)定范圍內；澆注速度和澆注溫度；改進澆冒口，利用順序凝固；加大冒口體積，保證充分補縮。14.反白口鑄件斷口內部出現(xiàn)白口組織，邊緣部分出現(xiàn)灰口。產生原因：碳、硅含量較高的鐵。鐵路機車及車輛鐵路運輸與的生命財產安全密切相關，因此。保證安全是至關重要的，機車車輛的一些關鍵部件，如車輪、側架、搖枕、車鉤等，都是的鑄鋼件。
鐵路轉轍用的轍岔是承受強烈沖擊和的部件，工況條件極為惡劣，形狀又很復雜。這個不算什么的要求卻使得產品一下子了一個很大的臺階，本來在鑄鋼件的一些部位存在有少量的氣孔是不會影響到使用效果的。這種情況就好像我們常見的空心結構比實心結構強度不差一樣，但是我們不要想讓市場要求適應我們而是我們去適應市場要求，所以解決鑄鋼件的氣孔問題就成了我們現(xiàn)階段迫切需要的了，鑄鋼件生產是一個多工序共同努力才能完成的工作。影響產品的因素是多方面的，造成氣孔產生的原因也是多方面的，為了能夠讓人更好的理解氣孔的產生原因和，需要我們來從各個方面逐一進行分析和找出解決的辦法以爭取這類問題的產生，冶煉原材料的控制是一個很重要的環(huán)節(jié)。先說冶煉的原材料，應結合工藝梳理其制造難點和易出現(xiàn)的問。
應目視檢查整個鑄鋼件的表面。核查是否有缺陷存在,對于受到形狀影響應力集中的重要部位，應采用磁粉探傷檢查,對于后續(xù)仍需加工的部位，則應使用超聲波的確認加工面無缺陷，掛舵臂鑄鋼件的表面目視檢查和磁粉探傷掛舵臂鑄鋼件的表面檢查包括目視檢查和磁粉探傷。目視檢查應覆蓋整個產品的表面，在檢查之前，產品表面應無氧化皮，油污，油漆，水垢等，磁粉探傷應GB9444或IACSRec，69(優(yōu)先)的要求進行，磁粉檢查的部位應按照的規(guī)定進行，應重點檢查所有批準圖紙指明的部位。填角和截面突變處，焊接坡口處寬度30mm的范圍內，型芯撐處，用氣割，火焰清理或碳弧氣刨加工過的部位，焊補修復處，使用中有可能承受高應力部位及鑄造工藝中設置外冷鐵和鑄筋的位置。建筑、工程機械及其他車輛建筑機械和工程機械的工況條件都很差，大部分零件都承受高的負荷或需耐受沖擊磨損，其中很大一部分是鑄鋼件，如行動中的輪、承重輪、搖臂、履帶板等。
CO2氣體流量20-25L/min，焊接控制(1)焊接避開風口，焊接電流嚴格控制在規(guī)定范圍之內,(2)焊接時控制層間溫度為150-200℃,(3)填充焊控制焊接速度不要過快。不應產生弧坑以免產生裂紋,(4)焊接時范圍≤14mm，打底焊不允許,(5)每層焊后均需清理焊道,(6)焊補中如果發(fā)現(xiàn)有裂紋，未熔合，未焊透，夾渣，氣孔等影響的缺陷，應將缺陷去除后方可繼續(xù)補焊,(7)焊后焊縫表面與鑄件外輪廓圓滑過渡。一般汽車很少用鑄鋼件，但特種越野車和重型貨車的行動部分也用不少的鑄鋼件。鑄鋼的熔煉。鑄鋼必須采用電爐熔煉，主要有電弧爐和感應電爐。根據(jù)爐襯材料和所用渣系的不同，義可分為酸性熔爐和堿性熔爐。碳鋼和低合金鋼可采用任何一種熔爐熔煉，但高合金鋼只能采用堿性熔爐熔煉。
有效地隔絕了金屬液與鑄型界面發(fā)生反應，5.煤粉加熱到一定溫度時，干餾出煤焦油成為具有可塑性的膠質體，使鑄型的塑性，退讓性，型砂因受熱而產生的內應力，有利于防止鑄件產生夾砂等缺陷，6.煤粉的加入量主要根據(jù)鑄件的。壁厚，原砂粒度和粘土加入量等情況而定，小型鑄鐵件煤粉加入量一般為6%--8%，如煤粉加入量超過8%，但鑄件仍出現(xiàn)粘砂時，加入1%--2%的重油將可取得良好的效果，在型砂里加煤粉會惡化鑄造車間的勞動條件。因此，出現(xiàn)了許多煤粉代用品，例如近年來國外有的工廠采用碳油膨潤土粉，瀝青膨潤土粉，國內有的工廠采用重油等代用品，均取得了良好的效果，鑄鋼件澆注工藝注意事項澆注工藝是鑄鋼件整個生產流程中至關重要的一個環(huán)。鑄造工藝。鑄鋼的熔點高，流動性差，鋼液易氧化和吸氣。同時，其體積收縮率為灰鑄鐵的2～3倍．因此，鑄鋼的鑄造性能較差，容易產生澆不足、氣孔、縮孔、熱裂、黏砂、變形等缺陷。為防止上述缺陷的產生，必須在工藝上采取相應措施。
鑄件在金屬型內收縮量愈大，取出采用困難，而且鑄件易產生大的內應力和裂紋。通常鑄鐵件的出型溫度700～950℃，開型時間為澆注后10～60秒。優(yōu)點：與砂型鑄造相比，金屬型鑄造有如下優(yōu)點：復用性好，可“一型多鑄”，節(jié)省了造型材料和造型工時。由于金屬型對鑄件的冷卻能力強，使鑄件的組織致密、機械性能高。鑄件的尺寸精度高，公差等級為IT12～IT14；表面粗糙度較低，Ra為6.3m。金屬型鑄造不用砂或用砂少，了勞動條件。缺點及局限性：金屬型的制造成本高、周期長、工藝要求嚴格，不適用于單件小批量鑄件的生產，主要適用于有色合金鑄件的大批量生產，如飛機、汽車、內燃機、摩托車等用的鋁、汽缸體、汽缸蓋、油泵殼體及銅合金的軸瓦、軸套。生產鑄鋼件用型砂應有高的耐火度和抗黏砂性，以及高的強度、透氣性和退讓性。原砂通常采用顆粒較大、均勻的硅砂；為防止黏砂，型腔表面多涂以耐火度更高的涂料；生產大件時多采用于砂型或水玻璃砂快于鑄型。為了鑄型強度、退讓性，型砂中常加入各種添加劑。在離心力作用下填充鑄型而凝固成形的一種鑄造。幾乎不存在澆注和冒口的金屬消耗，工藝出品率,生產中空鑄件時可不用型，要盡量避免使用那些從社會上回收的各種各樣的零碎材料，因為那里面的雜質過于的復雜，容易給冶煉造成不必要的麻煩，冶煉時間。而冶煉又不是煮稀飯時間越長越好，隨著時間的鋼水中的各種成分含量在時刻發(fā)生著變化，像去年天津發(fā)生以后有許多小汽車報費了，說是送到煉鋼廠去煉鋼了，搞過冶煉的人一定知道這樣的所為廢鋼是多么差的了，估計拿到這批廢鋼的單位干活的們要難過了。要把這樣的東西煉成好鋼難度一定不小，盡管現(xiàn)在大部分單位都是采用精煉，但是對于一些需要在冶煉后期才可以加入的合金材。
及時，磨損大的要更換；定期對套箱。脫箱后的鑄型在搬運時要小心。在面澆注的砂型，應該做一排砂型圍一排。10.灰口和麻點鑄件斷口呈灰黑色或出現(xiàn)黑色小點，中心部位較多，邊部較少，金相觀察可見到片狀石墨。產生原因：鐵水化學成分不合要求，碳、硅含量過高；爐前孕育的鉍加入澆包內過早或過遲，或是鉍量不足。防止：正確選擇化學成分，合理配料，使鐵水中碳、硅量在規(guī)定范圍內；鉍的加入量并嚴格爐前孕育工藝。11.裂紋（熱裂、冷裂）鑄件外部或內部有穿透或透的裂紋。熱裂時帶有暗色或黑色的氧化表面斷口外形曲折。冷裂是較干凈的脆性裂紋，斷口較平，具有金屬光澤或輕微的氧化色澤。產生原因：鐵水中碳、硅含苞欲放量過。在澆注和冒口的設計上。由于鑄造碳鋼傾向逐層凝固，收縮大，因此多采剛順序凝固原則來設置澆注和冒口．以防止縮孔、縮松的出現(xiàn)。一般來說，鑄鋼件都要設置冒口。冷鐵也應用較多。此外，應盡量采用形狀簡單、截面面積較大的底注式澆注，使鋼液迅速、平穩(wěn)地充滿鑄型。
福建ZG0Cr25Ni20鑄鋼件窯尾護板熱處理。鑄鋼的熱處理通常為退火或正火。退火主要用于w(C)≥0.35%或結構特別復雜的鑄鋼件，這類鑄件塑性差，鑄造應力大，鑄件易開裂。正火主要用于w(C)≤0.35%的鑄鋼件，這類鋼件碳含量低，塑性，冷卻時不易開裂。所以對砂型四周和底部的出氣孔的位置和距離一定要按照規(guī)定來制作。底部的出氣孔在烘烤以后要用型砂塞好，它們的作用就是在澆注中讓砂型產生的氣體順利的去，如果這些氣體不暢極易鉆入已經充滿砂型的鋼水之中造成鑄件氣孔，澆注環(huán)節(jié)也是一個非常重要的節(jié)點，現(xiàn)在用的熱風烘烤是一個很好的。熱風一定要從澆口里吹入，這樣會把耐火磚面的潮氣趕走，如果從冒口里吹熱風，橫澆口里濕氣無法趕走鋼水進入時會帶進鑄件里，澆注前30分鐘內才能拿掉熱風，不能時間太長，否則降溫又是一個吸潮的了，控制澆注溫度對氣孔的產生也是很重要的因素之一。溫度對侵入性氣孔和析出性氣孔的的有著非常重要的意義，以前很少做的鑄件探傷檢驗現(xiàn)在成了家常便。
