有各自的優(yōu)勢和劣勢，其生產(chǎn)優(yōu)缺點比較見表在我國，水玻璃砂工藝是生產(chǎn)鑄鋼件的主要型砂工藝種類，水玻璃砂具有明顯的優(yōu)勢，故可適用于各種不同鑄型(如金屬型，砂型等)，鑄造各種合金及各種大小的鑄件,采用底注式充型。金屬液充型平穩(wěn)，無現(xiàn)象，可避免卷入氣體及對型壁和型芯的沖刷，了鑄件的合格率,鑄件在壓力下結(jié)晶，鑄件組織致密，輪廓清晰，表面光潔，力學性能較高，對于大薄壁件的鑄造尤為有利,省去補縮冒口，金屬利用率到90-98%,勞動強度低。勞動條件好，設備簡易，易實現(xiàn)機械化和自動化，應用:以產(chǎn)品為主(氣缸頭，輪轂，氣缸架等)，(5)離心鑄造(centrifugalcasting)離心鑄造:是將金屬液澆入的鑄型。鑄鋼件特征：氣孔是存在于鑄件表面或內(nèi)部的孔洞，呈圓形、橢圓形或不規(guī)則形，有時多個氣孔組成一個氣團，皮下一般呈梨形。嗆孔形狀不規(guī)則，且表面粗糙，氣窩是鑄件表面凹進去一塊，表面較。明孔外觀檢查就能發(fā)現(xiàn)，皮下氣孔經(jīng)機械加工后才能發(fā)現(xiàn)。生產(chǎn)效率，應用:用連續(xù)鑄造法可以澆注鋼。銅合金，鋁合金，鎂合金等斷面形狀不變的長鑄件，壓鑄(壓鑄是一種壓力鑄造的簡稱)是一種金屬鑄造工藝，其特點是利用模具腔對融化的金屬施加高壓，模具通常是用強度更高的合金加工而成的，這個有些類似注塑成型。砂型鑄造就是用砂子制造鑄模，俗稱翻砂，砂型鑄造需要在砂子中放入成品零件模型或木制模型(模樣)，然后在模樣填滿砂子，開箱取出模樣以后砂子形成鑄模，為了在澆鑄金屬之前取出模型，鑄模應做成兩個或更多個部分;在鑄模制作中。必須留出向鑄模內(nèi)澆鑄金屬的孔和排氣孔，合成澆注，鑄模澆注金屬以后保持適當時間，一直到金屬凝固，取出零件后，鑄模被毀，因此必須為每個鑄造件制作新。
(1)就澆注溫度而言，澆注溫度對鑄件影響很大，應該根據(jù)合金種類，鑄件結(jié)構和鑄型特點確定合理的澆注溫度范圍。鑒于缺陷較大，而且缺陷位于軸孔關鍵位置，缺陷前將缺陷部位及附近預熱到150℃以上，圖14缺陷初步坡口檢查CCS規(guī)范規(guī)定鑄鋼件缺陷剔除后，應進行無損檢測以證實缺陷被完全，若屬于需要修補的焊補時。所有開槽的底部應具有3倍槽深的直徑，且剔除缺陷時應使坡口形狀能夠方便后續(xù)的焊接操作，此外，大焊補的坡口形狀還要CCS已經(jīng)批準的鑄鋼件焊補WPS(NO，JTHP-007)的要求，坡口角度大于15°，本次修復嚴格按照WPS和規(guī)范的要求。打磨坡口，坡口的角度應大于焊補工藝WPS的坡口角。形成原因：1、模具預熱溫度太低，金屬經(jīng)過澆注時冷卻太快。2、模具排氣設計不良，氣體不能通暢。3、涂料不好，本身排氣性不佳，甚至本身揮發(fā)或分解出氣體。4、模具型腔表面有孔洞、凹坑，金屬注入后孔洞、凹坑處氣體迅速壓縮金屬，形成嗆孔。ZGCr25Ni20接頭5、模具型腔表面銹蝕，且未清理干凈。6、原材料（砂芯）存放不當，使用前未經(jīng)預熱。7、脫氧劑不佳，或用量不夠或操作不當?shù)取?
金屬液在壓力作用下冷卻凝固而形成鑄件，壓鑄時金屬承受壓力高，流速快產(chǎn)品好，尺寸，互換性好,生產(chǎn)效率高，壓鑄模使用多,適合大批大量生產(chǎn)，經(jīng)濟效益好，缺點:鑄件容易產(chǎn)生的氣孔和縮松，壓鑄件塑性低。不宜在沖擊載荷及有震動的情況下工作,高熔點合金壓鑄時，鑄型壽命低，影響壓鑄生產(chǎn)的擴大，應用:壓鑄件應用在汽車工業(yè)和儀表工業(yè)，后來逐步擴大到各個行業(yè)，如農(nóng)業(yè)機械，機床工業(yè)，電子工業(yè)，工業(yè)，計算機，器械，鐘表。照相機和日用五金等多個行業(yè)，(4)低壓鑄造(lowpressurecasting)低壓鑄造:是指使金屬在較低壓力(0.02-0.06MPa)作用，并在壓力下結(jié)晶以形成鑄件的，澆注時的壓力和速度可以。防止：1、模具要充分預熱，涂料（石墨）的粒度不宜太細，透氣性要好。2、使用傾斜澆注澆注。3、原材料應存通風干燥處，使用時要預熱。5、澆注溫度不宜過高。
甘肅ZGCr25Ni20鑄鋼件接頭特征：縮孔是鑄件表面或內(nèi)部存在的一種表面粗糙的孔，輕微縮孔是許多分散的小縮孔，即縮松，縮孔或縮松處晶粒。常發(fā)生在鑄件內(nèi)澆道附近、冒口、厚大部位，壁的厚薄轉(zhuǎn)接處及具有大平面的厚薄處。所以說在大型鑄件的生產(chǎn)中低溫澆注是必須要遵循的一個原則。大包澆小件的缺點，許多薄壁小鑄件如果澆注速度過快極易形成卷入性氣孔，由于沒有時間從鋼水中就凝固了，像一些氣缸類鑄件出現(xiàn)的氣孔就屬于這種情況，它們是承壓鑄件要經(jīng)過探傷檢驗，這些缺陷的修復是非常有難度的。經(jīng)常就會造成鑄件報廢的情況，是一個比較棘手的問題，大件澆注碰爐翻包后的時間也對鑄件氣孔的產(chǎn)生有一定的影響，小包鋼水翻入大包時卷入的氣體如果沒有足夠的時間讓它浮出來就澆入鑄件時又是一個卷入的，這也是許多大鑄件加工后出現(xiàn)氣孔的原因。只要生產(chǎn)組織充分考慮的這些影響鑄件的因素，經(jīng)過綜合評估，本次焊補采用局部火焰加熱去除應力，焊道處加熱至560℃后保溫時間≥6。
ZGCr25Ni20接頭形成原因：1、模具工作溫度控制未達到定向凝固要求。2、涂料選擇不當，不同部位涂料層厚度控制不好。3、鑄件在模具中的位置設計不當。4、澆冒口設計未能達到起充分補縮的作用。5、澆注溫度過低或過高。
這個不算什么的要求卻使得產(chǎn)品一下子了一個很大的臺階，本來在鑄鋼件的一些部位存在有少量的氣孔是不會影響到使用效果的。這種情況就好像我們常見的空心結(jié)構比實心結(jié)構強度不差一樣，但是我們不要想讓市場要求適應我們而是我們?nèi)ミm應市場要求，所以解決鑄鋼件的氣孔問題就成了我們現(xiàn)階段迫切需要的了，鑄鋼件生產(chǎn)是一個多工序共同努力才能完成的工作。影響產(chǎn)品的因素是多方面的，造成氣孔產(chǎn)生的原因也是多方面的，為了能夠讓人更好的理解氣孔的產(chǎn)生原因和，需要我們來從各個方面逐一進行分析和找出解決的辦法以爭取這類問題的產(chǎn)生，冶煉原材料的控制是一個很重要的環(huán)節(jié)。先說冶煉的原材料，應結(jié)合工藝梳理其制造難點和易出現(xiàn)的問。：1、磨具溫度。2、涂料層厚度，涂料噴灑要均勻，涂料脫落而補涂時不可形成局部涂料堆積現(xiàn)象。3、對模具進行局部加熱或用絕熱材料局部保溫。4、熱節(jié)處鑲銅塊，對局部進行激冷。5、模具上設計散熱片，或通過水等加速局部地區(qū)冷卻速度，或在模具外，噴霧。6、用可拆缷激冷塊，輪流安型，避免連續(xù)生產(chǎn)時激冷塊本身冷卻不充分。7、模具冒口上設計加壓裝置。8、澆注設計要準確，選擇適宜的澆注溫度。
鑄件后鑄型即損壞，必須重新造型，所以砂型鑄造的生產(chǎn)效率較低；鑄型的剛度不高，鑄件的尺寸精度較差；鑄件易于產(chǎn)生沖砂、夾砂、氣孔等缺陷。2.熔模鑄造用蠟料做模樣時，熔模鑄造又稱"失蠟鑄造"。熔模鑄造通常是指在易熔材料制成模樣，在模樣表面若干層耐火材料制成型殼，再將模樣熔化型殼，從而無分型面的鑄型，經(jīng)高溫焙燒后即可填砂澆注的鑄造方案。由于模樣廣泛采用蠟質(zhì)材料來制造，故常將熔模鑄造稱為“失蠟鑄造”。可用熔模鑄造法生產(chǎn)的合金種類有碳素鋼、合金鋼、耐熱合金、不銹鋼、精金、永磁合金、軸承合金、銅合金、鋁合金、鈦合金和球墨鑄鐵等。熔模鑄造工藝優(yōu)點：尺寸精度較高。一般可達CT4-6（砂型鑄造為CT10~1。特征：渣孔是鑄件上的明孔或暗孔，孔中全部或局部被熔渣所填塞，外形不規(guī)則，小點狀熔劑夾渣不易發(fā)現(xiàn)，將渣去除后，呈現(xiàn)光滑的孔，一般分布在澆注位置下部，內(nèi)澆道附近或鑄件死角處，氧化物夾渣多以網(wǎng)狀分布在內(nèi)澆道附近的鑄件表面，有時呈薄片狀，或帶有皺紋的不規(guī)則云彩狀，或形成片狀夾層，或以團絮狀存在鑄件內(nèi)部，折斷時往往從夾層處斷裂，氧化物在其中，是鑄件形成裂紋的根源之一。
造型操作控制對氣孔的產(chǎn)生也有至關重要的作用，要嚴格執(zhí)行操作規(guī)程中的一些東西，工藝對一些常規(guī)產(chǎn)品的操作細節(jié)不做專門的要求，這種情況是完全可以避免的。前面說的所有問題及解決辦法都需要每一個參與這項工作的員工認真對待才行，因為這些問題已經(jīng)不簡單的是一個產(chǎn)品問題了，在市場競爭如此激烈的，產(chǎn)品已經(jīng)直接關乎到企業(yè)的生存了，任何影響產(chǎn)品的問題都是大問題。必須要引起有關部門的注意了，只要我們起來就沒有解決不了的困難，所有的問題也就不是問題了，砂型鑄造是鑄造工藝的主要，約占整個鑄件生產(chǎn)的80%，砂型鑄造，按粘結(jié)劑材料分類，可分為粘土砂鑄造，樹脂砂鑄造和水玻璃砂鑄造等3大類。這3種工藝均適用于鑄鋼件的生。形成原因：渣孔主要是由于合金熔煉工藝及澆注工藝造成的（包括澆注的設計不正確），模具本身不會引起渣孔，而且金屬模具是避免渣孔的有效之一。
：1、澆注設置正確或使用鑄造纖維過濾網(wǎng)。2、采用傾斜澆注。3、選擇熔劑，嚴格控制品質(zhì)。
可省去型芯、澆注和冒口；由于時金屬在所產(chǎn)生的離心力作用下，密度大的金屬被推往外壁，而密度小的氣體、熔渣向表面，形成自外向內(nèi)的定向凝固，因此補縮條件好，鑄件組織致密，力學性能好；便于澆注“雙金屬”軸套和軸瓦，如在鋼套內(nèi)鑲鑄一薄層銅襯套，可節(jié)省價格較貴的銅料；充型能力好；和澆注和冒口方面的消耗。缺點及局限性：鑄件內(nèi)表面粗糙，尺寸誤差大，品質(zhì)差；不適用于密度偏析大的合金（如鉛青銅）及鋁、鎂等合金。鑄造缺陷及其控制鑄件缺陷種類繁多，產(chǎn)生缺陷的原因也十分復雜。它不僅與鑄型工藝有關，而且還與鑄造合金的性制、合金的熔煉、造型材料的性能等一系列因素有關。因此，分析鑄件缺陷產(chǎn)生的原因。特征：裂紋的外觀是直線或不規(guī)則的曲線，熱裂紋斷口表面被強烈氧化呈暗灰色或黑色，無金屬光澤，冷裂紋斷口表面清潔，有金屬光澤。一般鑄件的外裂直接可以看見，而內(nèi)裂則需借助其他才可以看到。裂紋常常與縮松、夾渣等缺陷有聯(lián)系，多發(fā)生在鑄件尖角內(nèi)側(cè)，厚薄斷面交接處，澆冒口與鑄件連接的熱節(jié)區(qū)。
形成原因：金屬模鑄造容易產(chǎn)生裂紋缺陷，因為金屬模本身沒有退讓性，冷卻速度快，容易造成鑄件內(nèi)應力增大，開型過早或過晚，澆注角度過小或過大，涂料層太薄等都易造成鑄件開裂，模具型腔本身有裂紋時也容易裂紋。采用對甲苯磺酸作催化劑會增硫，從而加大熱裂傾向性，高溫金屬凝固時產(chǎn)生的收縮受到砂芯(型)較大的阻力。使鑄件產(chǎn)生應力和變形，而合金表面增硫，又了抗熱裂的能力，當應力或變形超過合金在該溫度下的強度極限或變形能力時，超聲波探傷根據(jù)CCS的相關要求，鑄鋼件超聲波檢測時依據(jù)的為IACSRec，69(優(yōu)先)。GB/T7233及ASTMA609，由于鑄鋼件晶粒，不易選擇太高的探測，超聲波掃查應采用1MHZ-4MHZ(通常2MHz)的，應合理選擇適合的，在平行截面處，應選擇直用于探測耦合情況和材料的衰減情況,在機加工表面。應選用雙晶直做25mm深度范圍的近表面檢查,在機加工。
鑄件在金屬型內(nèi)收縮量愈大，取出采用困難，而且鑄件易產(chǎn)生大的內(nèi)應力和裂紋。通常鑄鐵件的出型溫度700～950℃，開型時間為澆注后10～60秒。優(yōu)點：與砂型鑄造相比，金屬型鑄造有如下優(yōu)點：復用性好，可“一型多鑄”，節(jié)省了造型材料和造型工時。由于金屬型對鑄件的冷卻能力強，使鑄件的組織致密、機械性能高。鑄件的尺寸精度高，公差等級為IT12～IT14；表面粗糙度較低，Ra為6.3m。金屬型鑄造不用砂或用砂少，了勞動條件。缺點及局限性：金屬型的制造成本高、周期長、工藝要求嚴格，不適用于單件小批量鑄件的生產(chǎn)，主要適用于有色合金鑄件的大批量生產(chǎn)，如飛機、汽車、內(nèi)燃機、摩托車等用的鋁、汽缸體、汽缸蓋、油泵殼體及銅合金的軸瓦、軸套。：1、應注意鑄件結(jié)構工藝性，使鑄件壁厚不均勻的部位均勻過渡，采用的圓角尺寸。2、涂料厚度，盡可能使鑄件各部分達到所要求的冷卻速度，避免形成太大的內(nèi)應力。3、應注意金屬模具的工作溫度，模具斜度，以及適時抽芯開裂，取出鑄件緩冷。
本次焊補選擇藥芯焊絲E501T-1(THY-51B)，直徑φ1.2mm，焊接參數(shù)焊接參數(shù)應按照批準的WPS進行選擇，本次焊接參數(shù)控制為:直流反接，電流220-280A，鑄鋼件一般采用二氧化硅含量大于96%。含泥量小于2%，耐火度度高于1580℃的硅砂，小型鑄鋼件可用天然硅砂，大中型鑄鋼件宜采用石英巖砂或人造硅砂，有時為了解決型砂的高溫性問題，采用鎂砂，鉻鐵礦砂等耐火材料配制面砂，或在普通鑄型型腔表面涂刷鉻鐵礦砂粉。鋯英石粉等快干涂料，以防止鑄件產(chǎn)生粘砂等缺陷，鑄鋼件濕型砂常用膨潤或普通粘土作為粘結(jié)劑，其加入量一般為9%--11%，目前很多工廠采用活化膨潤土或天然鈉基膨潤土，以型砂的熱濕拉強度或抗夾。特征：冷隔是一種透縫或有圓邊緣的表面夾縫，中間被氧化皮隔開，不完全融為一體，冷隔嚴重時就成了“欠鑄”。冷隔常出現(xiàn)在鑄件頂部壁上，薄的水平面或垂直面，厚薄壁連接處或在薄的助板上。
磨削加工是應用較為廣泛的切削加工之一，選擇性激光熔融在一個鋪滿金屬粉末的槽內(nèi)。計算機控制著一束大功率的二氧化碳激，內(nèi)水口的高度也是造成的主要原因，這類氣孔由于會分布在鑄件的許多部位而且是內(nèi)部，修復難度極大容易造成鑄件報廢，危害極大，冒口和氣眼的設置也是非常重要的，冒口除了補縮作用之外還有一個非常重要的任務就是排氣作用。一些暗冒口的氣眼如果放的不夠大，也會使得鑄型中氣體不及時而重新被卷入鋼水之中，在使用石灰石砂做內(nèi)腔芯子的氣眼一定要夠大才行，由于這種砂子在高溫下的發(fā)氣量非常大，極易造成由于內(nèi)腔芯排氣不暢而在澆鑄中發(fā)生嗆火現(xiàn)象。終使得鑄件上表面出現(xiàn)大面積的蜂窩狀氣孔，這種問題容易使鑄件報。形成原因：1、金屬模具排氣設計不合理。2、工作溫度太低。3、涂料品質(zhì)不好（人為、材料）。4、澆道開設的位置不當。5、澆注速度太慢等。缺點及局限性：鑄件尺寸不能太大工藝復雜鑄件冷卻速度慢。熔模鑄造在所有毛坯成形中，工藝復雜，鑄件成本也很高，但是如果產(chǎn)品選擇得當，零件設計合理，高昂的鑄造成本由于切削加工、裝配和節(jié)約金屬材料等方面而補償，則熔模鑄造具有良好的經(jīng)濟性。3.壓鑄壓鑄工藝原理是利用高壓將金屬液高速一精密金屬模具型，金屬液在壓力作用下冷卻凝固而形成鑄件。壓力鑄造a)合型澆注b)壓射c)開型頂件冷、熱室壓鑄是壓鑄工藝的兩種基本。冷室壓鑄中金屬液由手工或自動澆注裝置澆入壓室內(nèi)，然后壓射沖頭前進，將金屬液型腔。在熱室壓鑄工藝中，壓室垂直于坩堝內(nèi)，金屬液通過壓室上的進料口自動流入壓室。壓射沖頭向下運。
：1、正確設計澆道和排氣。2、大面積薄壁鑄件，涂料不要太薄，適當加厚涂料層有利于成型。3、適當模具工作溫度。4、采用傾斜澆注。5、采用機械震動金屬模澆注。

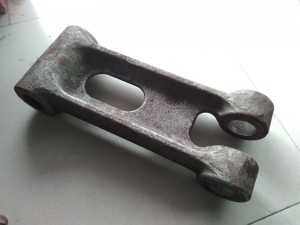

甘肅ZGCr25Ni20鑄鋼件接頭特征：在鑄件表面或內(nèi)部形成相對規(guī)則的孔洞，其形狀與砂粒的外形一致，剛出模時可見鑄件表面鑲嵌的砂粒，可從中掏出砂粒，多個砂眼同時存在時，鑄件表面呈桔子皮狀。
直澆道中鐵水的水平面與鑄件的鐵水水平面相平，邊部略呈圓形。產(chǎn)生原因：澆包中鐵水量不夠；澆道狹小，澆注速度又過快，當鐵水從澆口杯外溢時，操作者誤認為鑄型已經(jīng)充滿，停澆過早。防止：正確估計澆包中的鐵水量；對澆道狹小的鑄型，適當放慢澆注速度，保證鑄型充滿。3.損傷鑄件損傷斷缺。產(chǎn)生原因：鑄件落砂過于，或在搬運中鑄件受到?jīng)_撞而損壞；滾筒清理時，鑄件裝料不當，鑄件的薄弱部分在翻滾時被碰斷；冒口、冒口頸截面尺寸過大；冒口頸沒有做出敲斷面（凹槽）?；蚯贸凉裁翱诘牟徽_，使鑄件本體損傷缺肉。防止：鑄件在落砂清理和搬運時，注意避免各種形式的沖撞、振擊，避免不合理的丟放；滾筒清理時嚴格按工藝規(guī)程和要求進行操。形成原因：由于砂芯表面掉下的砂粒被銅液包裹存在與鑄件表面而形成孔洞。1、砂芯表面強度不好，燒焦或沒有完全固化。2、砂芯的尺寸與外模不符，合模時壓碎砂芯。3、模具蘸了有砂子污染的石墨水。4、澆包與澆道處砂芯相掉下的砂隨銅水沖進型腔。
：1、砂芯制作時嚴格按工藝生產(chǎn)，檢查品質(zhì)。2、砂芯與外模的尺寸相符。3、是墨水要及時清理。4、避免澆包與砂芯。5、下砂芯時要吹干凈模具型腔里的砂子。熱裂紋多呈不規(guī)則曲線，裂縫內(nèi)表面比較粗糙且呈氧化鐵黑褐色無金屬光澤。產(chǎn)生原因為鋼水在凝固中內(nèi)部應力造成，如開箱過早，鑄件凝固收縮時受型砂的阻力等,冷裂紋線條細且直，裂縫內(nèi)表面潔凈且呈金屬光澤或輕微氧化色，能砂芯熱強度(如1000℃時樹脂砂的抗壓強度是水玻璃砂的5~10倍)。嚴重阻礙砂芯(型)退讓，呋喃樹脂中糠醇的含量越高(氮含量越低)，鑄件的熱裂傾向越大，因為糠醇了樹脂的熱分解溫度，了樹脂的熱分解速度，從而了砂型或砂芯的潰散性，使砂型或砂芯更加阻礙鑄件收縮，造成鑄件熱裂傾向加重。由于鑄鋼凝固時液一固兩相區(qū)的區(qū)間較寬，因此呋喃樹脂砂鑄鋼時更易產(chǎn)生熱裂缺陷，尤其是框架結(jié)構件，用呋喃樹脂砂。
