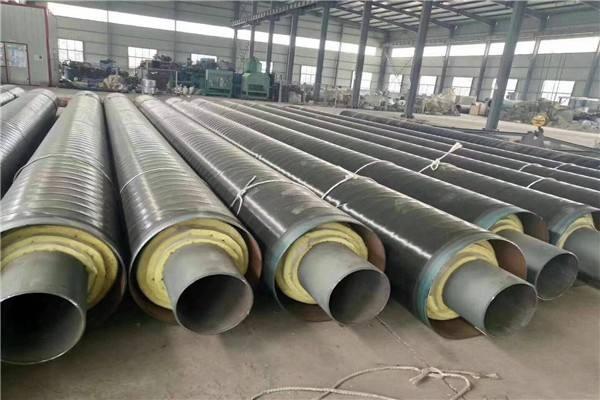

為了能進一步減少因輻射所帶來的熱損失，有時還在無機保溫層外加設鋁箔反射層。這種管道一般應用于溫度在220℃以下的低溫蒸汽輸送中。雖然在安全性和使用壽命上不及下面將要介紹要的"鋼套鋼"結構的復合保溫管道，但是由于價格相對低廉，因此適用于輸送蒸汽要求不高的工程。"鋼套鋼"結構：結構與"塑套鋼"大致相同，從里到外依次為工作芯管、潤滑層、復合保溫層（內設鋁箔反射層）、鋼外護管。這種結構無論從耐高溫、高壓的能力還是從使用壽命、安全系數來看，都比前者有較大的提高。鋼套鋼直埋蒸汽保溫管內固定采用獨特的內固定結構，用三層鋼法蘭與兩層石棉法蘭保持內外鋼管之間的相對固定，高溫隔熱材料有效防止熱橋產生，施工無需加鋼筋混。管道端口一般選用聚乙烯薄膜或三層PE冷纏帶密封，防止安裝前或施工中進入潮氣或水。保溫材料多層錯縫包扎，有效減少了熱損失，同時在外套表面采取控制措施，防止冷橋的產生，從而使外套防腐層的溫度控制得到了保證。用保溫材料包扎多層鋁箔反射層，有效減少了熱損失，使蒸汽管道更加經濟合理。疏水系統采用全封閉的形式，布置靈活，結構合理，安全可靠。鋼套管上的排潮管既能及時排出潮濕氣體，又可作為日常運行的報信號管。管道的熱補償采用優質波紋管補償器，并將其裝設在套管內，做成直埋形式，無須設置觀察井，施工操作方便、工期短。適用于輸送2.5MPa、350攝氏度以下的蒸汽或其它介質，該產品用鋼管做外防護層，具有強度高，不易損壞。
鋼套鋼蒸汽保溫鋼管前言目前，“鋼套鋼”直埋蒸汽管道在我國城鎮集中供熱管網中已經有大量的應用，在工程實踐中積累了豐富的經驗，但是，由于目前我國尚沒有生產和設計直埋蒸汽管道的相關規范和標準，因此，管道的生產和使用在一定程度上還存在一些技術問題，本文在理論計算的基礎上，對“鋼套鋼”直埋蒸汽管道中滑動支架、導向支架以及固定支架的布置方式作初步的探討，僅供參考。!、“鋼套鋼”直埋蒸汽管道中的支架型式根據管道的不同位置，以及不同的用途，可以在“鋼套鋼”直埋蒸汽管道中應用三種支架，分別為導向支架、滑動支架和固定支架。!$&導向支架在“鋼套鋼”直埋蒸汽管道中，在彎頭、折角等方向改變部件的直管段中通常使用導向支架，導向支架用于限制工作鋼管在外保護層。
