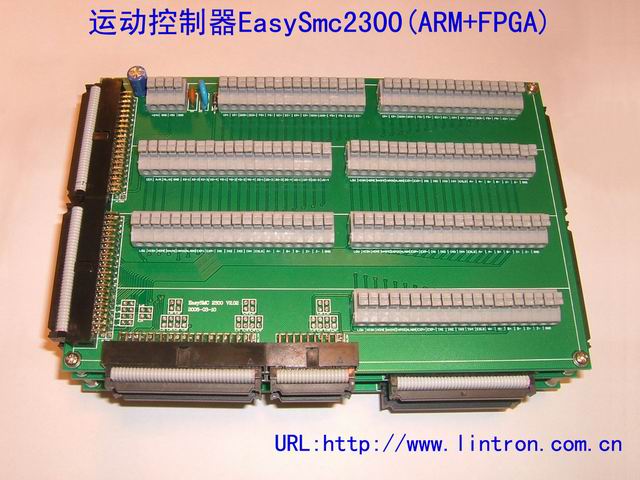

EasySmc 2300 采用60MHz高速ARM 32位 處理器，配合FPGA實現4軸運動控制。
控制器使用異步串行接口（RS232、RS422、RS485）或者USB與外部通信，可以和PLC，IPC，EasyHmi2100組成運動控制系統?？刂破鲌?zhí)行運動控制的所有細節，包括脈沖和方向信號的產生，原點的復位，上下限位開關的檢測，自動加減速，插補運算等等，能很方便的替代PLC的位置控制模塊，IPC的運動控制卡，極大的提高性能價格比。由于采用集散控制，上位機（PLC、IPC、EasyHmi2100）能從實時的運動控制任務中擺脫出來，更好的執行人機交互和其它控制任務。
控制器功能齊全，使用方便，價格實惠。能實現任意兩軸的直線，圓弧插補，輸出脈沖達到2MHz。
控制器全部程序由本公司自主開發，可以快速，準確的為用戶訂制特殊曲線的插補控制命令。
如果只需要增加普通的I/O，直線和圓弧插補，請選用EasySmc 2100。
如果需要使用具有速度前瞻控制的B樣條插補功能（495個控制頂點），請選用EasySmc 2130。
如果僅需要使用USB接口，脈沖輸出頻率在100KHz以下，請選用EasySmc 2200。
1、電源: +24V 400mA直流；+5V 1000mA直流；兩路電源能公地；
2、X，Y，Z，U四軸獨立、直線插補、圓弧插補控制，具有小線段連續插補功能；
3、脈沖輸出頻率最高2MHz，旋轉編碼器接收最高頻率2MHz；
4、梯形加減速度，防止運動過程中的失步和過沖；
5、單軸最大步進步數 –134，217，728 — + 134，217，727；
6、每軸各帶一上限，下限的軟件限位寄存器；旋轉編碼器輸入。
7、每軸帶一原點信號，上限、下限信號輸入，外部啟動聯鎖信號；系統帶一緊急故障輸入信號；
8、控制器具有手/自動切換功能，方便調試；
9、可選擇RS232，RS422，RS485通信接口，波特率2400bps，4800bps，9600bps，19200bps；
或選擇USB通信，每秒鐘可發送100條命令，即通信周期為10ms；
10、所有I/O使用光電隔，提高抗干擾性能；預留16路通用輸出、16路通用輸入；
11、控制器命令可接受用戶訂制，完成特殊曲線的插補控制；采用壓扣式接線端，安裝接線方便可靠。
