CW6100開關狀態指示儀 CW6100狀態指示儀說明書 CW6100價格
概述

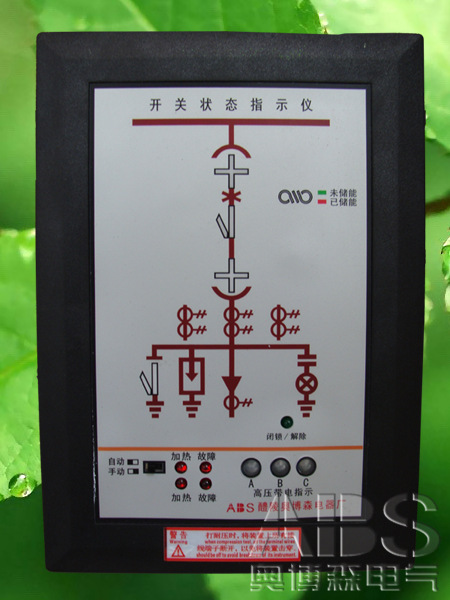

開關狀態指示儀產品集成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電電磁閉鎖及溫、濕度控制等多功能于一體，用戶選用時只需提供一次方案圖即可。本產品將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置。如用戶選配通訊功能，還可將所有開關狀態和溫濕度情況上傳至監控中心。
技術指標
1、電源：AC220V10% 50Hz
2、工作環境：溫度-200C～700C，相對濕度：≤95%RH
3、功耗：≤10W
4、抗電強度：外殼與端子之間大于AC2000V
5、絕緣性能：外殼與端子間大于100MΩ
6、模擬指示說明：
斷路器狀態指示（無源觸點輸入）：
合閘時，合閘觸點閉合，紅色模擬條亮
分閘時，分閘觸點閉合，綠色模擬條亮
斷路器位置指示（無源觸點輸入）：
工作位置觸點閉合時，紅色垂直模擬條亮
實驗位置觸點閉合時，綠色水平模擬條亮
彈簧儲能指示（無緣觸點輸入）：
觸點閉合，紅色彈簧符號亮，表示已儲能
觸點斷開，綠色彈簧符號亮，表示未儲能
接地閘刀位置指示（無緣觸點輸入）
觸點閉合，紅色垂直模擬條亮，表示接地合閘
觸點斷開，綠色模擬條亮，表示接地斷開。
7、高壓帶電指示部分（帶電自檢功能）
LED啟輝電壓（KV）：母線電壓0.15～0.65
閉鎖啟控電壓（KV）：母線電壓0.65
8、溫、濕度控制部分（對于SD-KＧ6000A/SD-KG-6000C）：
傳感器路數：兩路凝露，兩路溫度（對于SD-KG-6000A）
一路凝露，一路溫度（對于SD-KG-6000C）
邏輯關系：當濕度≥93%RH或?qū)⑿纬赡稌r加熱，濕度精度5級
當溫度≤60C時，啟動加熱；≥160C時，停止加熱，溫度精度2級
斷線報警：加熱器發生斷線，相應報警指示燈亮，報警輸出接點閉合。
9、RS485通訊（選配）
10、外形尺寸：22015532(mm) 安裝尺寸：197132(mm)
注：
1）失電狀態下所有的發光指示均不亮，只有高壓A、B、C 相燈亮?xí)r，以上接點信號均來自斷路器的輔助接點。
2）打耐壓時，請將裝置上所有端子接線撥下，以免擊穿裝置；
3）用戶定貨時，注意設計裝置用電，如果是直流電流，那么加熱器輸出點為無源點。
采購開關狀態指示儀需注意事項1需要根據圖紙定做，由采購方提供一次系統模擬圖。
2我方將圖紙做好之后，需要購貨方的技術人員進行確認并簽字回傳，
3其他需確認參數
A：電壓等級：6KV/10KV/35KV
B：工作電源：AC220V/DC220V
C：是否需要帶RS485通訊接口
D：溫濕度：一溫一凝/兩溫兩凝
