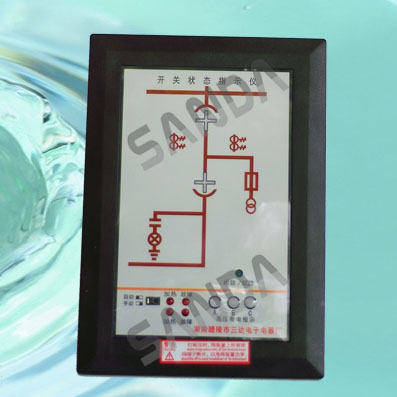

FKZ2-100開關狀態顯示儀 綜合指示儀 開關狀態指示儀 (開關柜)
湖南三達長年提供各種開關狀態指示儀,高壓開關狀態,綜合指示儀等。三達電子有專業的開關狀態指示儀技術永遠值得您的信賴.開關狀態模擬指示儀具有一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制、加熱器故障指示功能，狀態指示儀具有體積小，絕緣塑料殼體，開關狀態指示器安裝位置靈活方便，深受廣大客戶喜愛。全國最大綜合指示儀供應商訂購專線：0731-23206468 23242318
一、產品用途
FKZ2開關柜狀態綜合指示儀是根據目前中壓開關柜系統的技術發展而開發設計的一種新型多功能、集成化的模擬動態指示智能裝置，其集一次回路模擬圖、開關狀態、斷路器位置、接地刀閘位置、彈簧儲能狀態、高壓帶電指示、自動（手動）加熱除濕控制、溫度控制、加熱器斷線指示等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇功能組合，只要指定相應的訂貨型號并提供一次方案圖即可。該產品以一體化布局配套于各種中壓開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關柜的狀態指示功能和安全性能。
FKZ2系列開關柜綜合指示儀主要部件均采用進口的高性能元件及先進的整機電路設計，產品性能穩定可靠，提高電網運行的安全性，該產品已得到各電力設計院、供電部門以及許多知名成套設備生產廠家的廣泛應用與認可。
二、技術性能
1、使用環境：－10℃～+50℃ ≤95%RH 存儲環境：－40℃～+80℃ ≤95%RH
2、外殼與端子之間抗電強度：≥AC2000V 絕緣性能：≥100MΩ
3、工作電源：AC／DC 90～260V 工作電流：≤30mA
三、產品工作特性
1、斷路器狀態指示：斷路分、合閘，無源觸點輸入
斷路器合閘時，合閘觸點閉合，“V”形紅色垂直模擬條發光
斷路器分閘時，分閘觸點閉合，“V”形綠色模擬條發光
2、斷路器位置指示：無源觸點輸入
工作位置觸點閉合時，“十”形紅色垂直模擬條發光，指示斷路器處于工作位置
試驗位置觸點閉合時，“十”形綠色水平模擬條發光，指示斷路器處于試驗位置
斷電時，紅、綠發光條均不亮指示斷電狀態
3、接地閘刀位置指示：
無源觸點輸入閉合，“V”形紅色垂直模擬條亮，表示接地合閘，
無源觸點輸入斷開，“V”形綠色模擬條亮，表示接地?cái)嚅_(kāi)
4、彈簧儲能指示：
無源觸點輸入閉合，綠色彈簧符號亮，表示未儲能
無源觸點輸入斷開，紅色彈簧符號亮，表示已儲能
5、高壓帶電指示部分：LED 啟輝電壓（kV）：額定相電壓×0.15~0.65
強制閉鎖啟控電壓（kV）：額定相電壓×0.65
6、加熱除濕控制部分：加熱器電源：AC220V 溫度及濕度傳感器
控制方式：任何一路傳感器感濕，所控制的對應加熱器起動，對應加熱指示燈點亮除濕控制：濕度≥85%RH或?qū)⑿纬赡稌r(shí)加熱投入濕度≤ 75%RH，凝露解除時加熱退出，加熱指示燈滅。
加熱輸出繼電器觸點功率：AC220V/5A（每一路）
7、溫度控制部分（控溫范圍在訂貨時可由用戶選擇，不指定時按下列指標供貨）
低溫加熱：≤5℃時，啟動加熱；≥15℃時，停止加熱
高溫排風（降溫型產品）：≥40℃時，啟動排風；≤35℃時，停止排風
8、 斷線報警
任何一路加熱器發生斷線，不能正常加熱時，報警指示燈亮，報警輸出接點閉合。
?。ㄅ袛嗄囊宦芳訜崞鞴收蠒r(shí)，只需將加熱器斷開一次，用萬用表量其阻值呈開路狀
態，立即可知故障所在）
