我公司銷售激光打標振鏡，價格全國最低！
振鏡是一種優良的矢量掃描器件。它是一種特殊的擺動電機 ,基本原理是通電線圈在磁場中產生力矩 ,但與旋轉電機不同 ,其轉子上通過機械紐簧或電子的方法加有復位力矩 ,大小與轉子偏離平衡位置的角度成正比 ,當線圈通以一定的電流而轉子發生偏轉到一定的角度時 ,電磁力矩與回復力矩大小相等 ,故不能象普通電機一樣旋轉 ,只能偏轉 ,偏轉角與電流成正比 ,與電流計一樣 ,故振鏡又叫電流計掃描振鏡(galvanomet ric scanner) 。

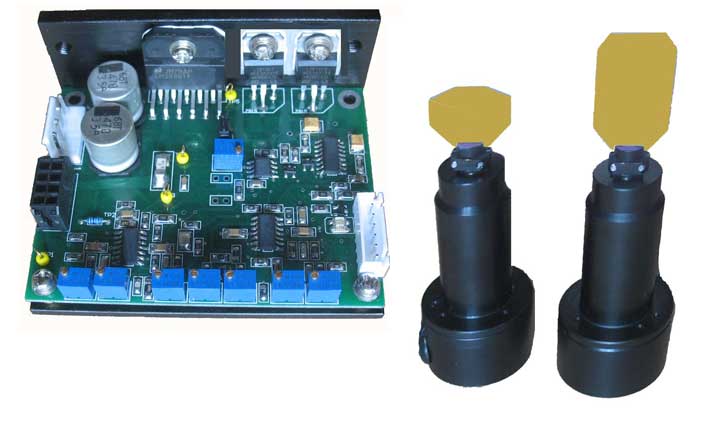

掃描振鏡技術參數
1.高速掃描振鏡伺服驅動板參數說明:
1.1電源電壓 ±24V，最大±30V
1.2模擬信號輸入阻抗 100K±1%Ω
1.3位置信號輸出阻抗 1K±1%Ω
1.4模擬位置信號輸入范圍 ±5V
1.5位置信號輸入比例系數 0.5V／°
1.6位置信號輸出比例系數 0.5V／°
1.7 工作溫度 0℃～40℃
1.8伺服控制板尺寸 長：96mm 寬：67mm 高：37mm
2.高速掃描振鏡馬達的電氣與機械特性:
2.1小步長階躍響應時間 0.7ms
2.2線性度 99.9%，范圍±20°
2.3比例漂移 最大40PPM/℃
2.4零漂移 最大10μRad
2.5重復精度 8μRad
2.6平均工作電流 2A
2.7峰值電流 15A
2.8帶載鏡片 20mm光斑以下
2.9最大掃描角度（機械角） ±20°
2.10工作溫度 0℃～40℃
