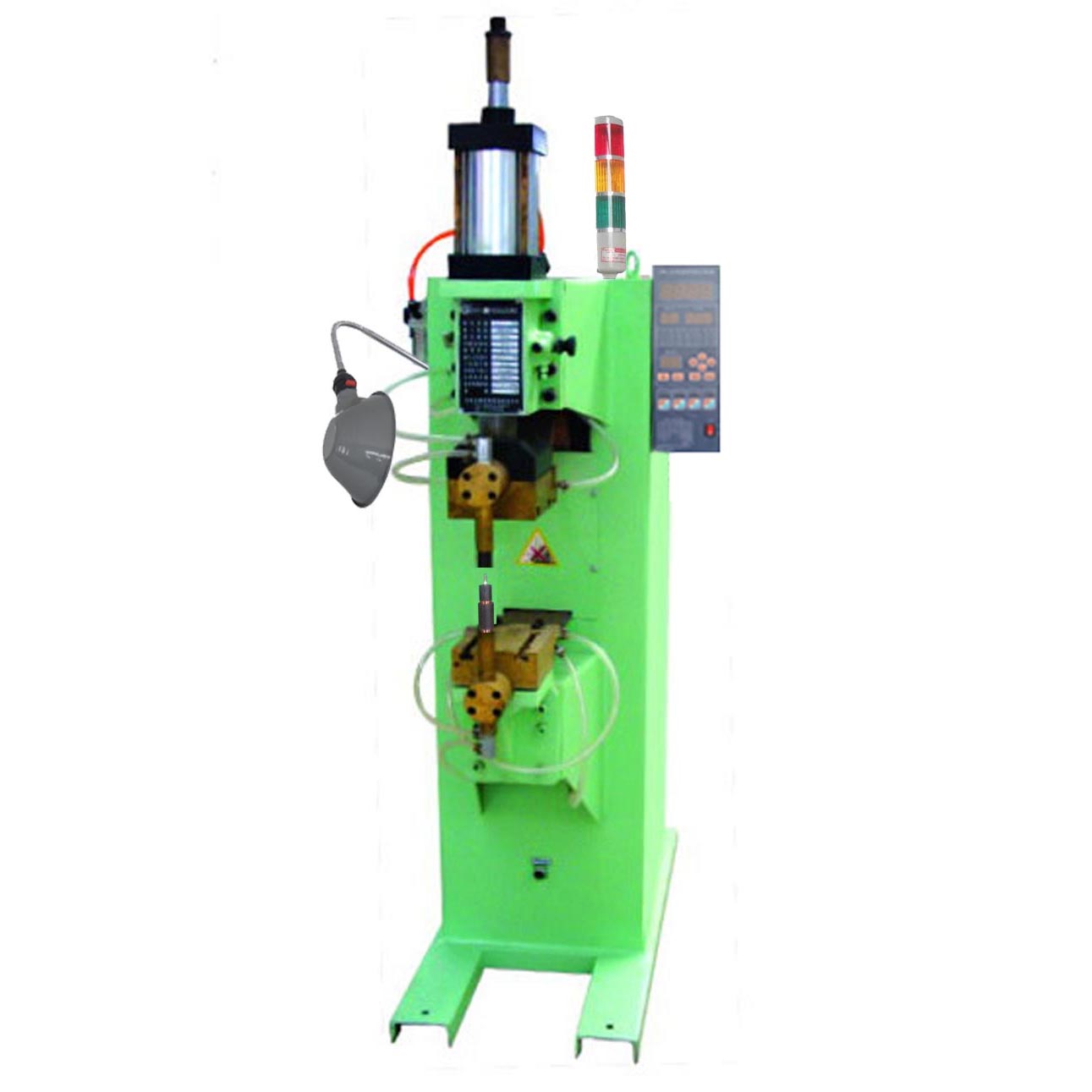

DN系列固定式螺帽點焊機
⊙性能特點
> DN系列固定式螺帽點焊機是用電極對焊件加壓的同時通電、利用電極間的接觸電阻產生的焦耳熱（瞬間）熔化金屬而達到焊接的目的。無需添加任何焊料，效率高、成本低。易于自動化等特點。
> 焊機采用高性能氣動元件，主導軸及導向軸均采用鍍鉻光圓，傳遞壓力靈活可靠，無虛位產生。
> 焊接變壓器次級內部通水強制冷卻，并采用優化設計，高導磁材料制造，空載損耗低，功率輸出強勁、穩定、壽命長。
> 采用微電腦控制器控制，多規范多脈沖焊接，可配雙腳踏。雙脈沖、雙電流控制功能，以及可控硅升溫監控及多項保護功能。
> 各式焊接控制器滿足不同功能，可實現一機多用。
> 焊接初級回路采用雙向水冷可控硅控制，保證電流輸出平衡、可靠。
> 焊機適應焊接范圍廣，是螺帽焊接的首選設備。
⊙技術參數
|
項目 型號 |
DN-35 |
DN-50 |
DN-63 |
DN-75 |
DN-100 |
DN-125 |
|
額定容量 KVA |
35 |
50 |
63 |
75 |
100 |
125 |
|
電源電壓 V |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
|
頻率 HZ |
50 |
50 |
50 |
50 |
50 |
50 |
|
額定輸入電流 A |
98 |
132 |
166 |
175 |
263 |
263 |
|
次級空載電壓 V |
0.85-4.75 |
1.06-5.93 |
1.12-6.33 |
1.12-7.03 |
1.46-7.45 |
1.46-10 |
|
負載持續率 % |
50 |
50 |
50 |
50 |
50 |
50 |
|
焊接厚度 mm |
3+3 |
3.5+3.5 |
4+4 |
4.5+4.5 |
5+5 |
5.5+5.5 |
|
焊接螺帽 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
|
電極臂伸出長度 mm |
390 |
440 |
440 |
445 |
445 |
445 |
|
電極臂間距離 mm |
220 |
290 |
290 |
290 |
290 |
290 |
|
電極間最大壓力 KN |
4.7 |
5.2 |
5..2 |
6.3 |
6.3 |
6.3 |
|
上電極最大行程 mm |
80 |
80 |
80 |
80 |
80 |
80 |
|
上電極臂工作行程 mm |
20 |
25 |
25 |
25 |
30 |
30 |
|
上電極動作次數/min |
≧85 |
≧75 |
≧75 |
≧65 |
≧65 |
≧65 |
|
氣源工作壓力 Mpa |
≦0.4 |
≦0.5 |
≦0.5 |
≦0.05 |
≦0.55 |
≦0.55 |
|
冷卻水流量 L/h |
300 |
620 |
620 |
700 |
720 |
720 |
|
工作程序延時范圍 周波 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
1-99 |
根據焊件結構設計制造專用螺帽點焊機和螺帽自動點焊機
