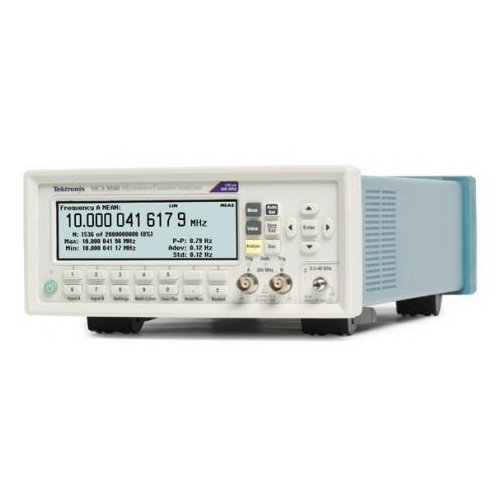

泰克MCA3000微波分析儀
產品簡介：泰克 MCA3000 微波分析儀提供 40 GHz 的測量，將許多種功能裝入一臺功能豐富的儀器內。集成的功率計和兩個附加定時器/計數器通道，比市面上其他微波分析儀的測試功能要多很多。具備的分辨率，可以捕獲非常小的頻率和時間變化。提供業內最的分析模式，包括測量統計、直方圖和趨勢圖，讓您擁有快速準確分析信號所需的工具。
品牌：泰克
型號：MCA3000
MCA 系列擁有業內領先的頻率和時間分辨率，標配內部存儲器、向存儲器傳輸?shù)目焖贁?shù)據傳輸速率為 250k 個樣點/秒以及集成功率計。多參數顯示器在主測量值的旁邊顯示輔助測量值，讓您可以一覽所需的結果。提供業內最的分析模式，包括測量統計、直方圖和趨勢圖，讓您擁有快速準確分析信號所需的工具。
主要性能指標
27 GHz 和 40 GHz 型號
帶 CW 或突發模式的微波分析儀通道
兩條 300 MHz 通用通道
100 ps 單次時間分辨率
12 位/秒頻率分辨率，14 位顯示器
25 ms（自動）或零（手動）采集時間
3 mV 電壓分辨率
可選的 1.5×10–8 超高穩定度恒溫槽時基
-35 dBm 至 +10 dBm 功率范圍
主要特點
測量吞吐量
向內部存儲器傳輸?shù)臄?shù)據傳輸速率為 250k 個樣點/秒（最多可存儲 750k 個樣點）
通過 USB/GPIB 總線的數據傳輸速率為 5k 個樣點/秒（數據塊模式）
可用功能和特點
自動化測量：頻率，周期，比率，時間間隔，時間間隔錯誤，脈沖寬度，上升/下降時間，相位角，占空比，電壓，最小電壓，峰峰值電壓
集成功率計
多測量顯示器
趨勢圖模式
測量統計模式
直方圖模式
艾倫偏差
零死區時間頻率/周期測量
連接能力
后面板上有 USB 設備和 GPIB 端口，實現快速 PC 連接
GPIB 接口支持兼容 SCPI 的可編程性并提供仿真模式，使現有 ATE 系統實現即插即用替換
外部啟動輸入
10 MHz 參考振蕩器輸出
隨附美國國家儀器的 LabVIEW SignalExpress? TE 限定版軟件，讓工作臺實現連通
選配應用軟件
提供選配的 TimeView? 軟件，用于調制域分析
技術數據
除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規格適用于所有型號。
測量
