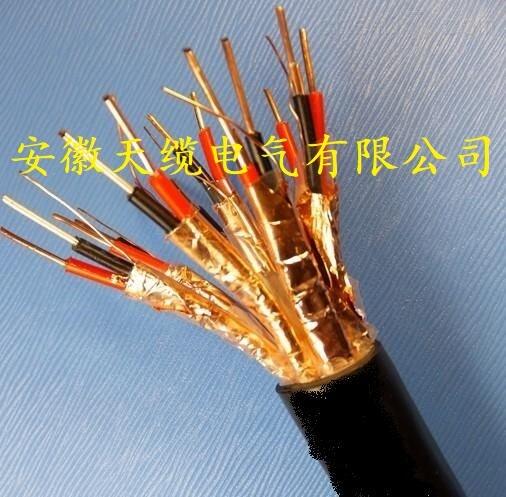

KCB多對分屏蔽/總屏蔽加鎧裝加鉛護套熱電偶電纜 |
|||||||||||||
 |
|
||||||||||||
|
多對分屏蔽/總屏蔽加鎧裝加鉛護套熱電偶電纜 KCB分屏蔽/總屏蔽加鎧裝加鉛護套 應用 這些電纜在電纜橋架或管道與不同的電熱偶相連接，用于工業過程控制，煉油廠，石油和天然氣廠。具有出色的防腐蝕，防潮和抗振性能。 結構 導體: 實心 可用的型號: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC 絕緣: PVC, PE, XLPE或LSZH 分屏蔽：24μm的鋁帶或PETP帶另加直徑0.6mm的實心鍍錫銅排流線 繞包：至少一層塑料帶 總屏蔽：24μm的鋁帶或PETP帶另加截面積為0.5 mm2的7股鍍錫銅排流線 內護套： PE, PVC或LSZH 鉛護套：鉛合金 護套：PVC或LSZH 鎧裝：鍍鋅鋼絲 外護套: PVC或LSZH 顏色: 根據標準IEC 60584-3 防延燃性: IEC 60332-1 火焰?zhèn)鞑y(cè)試: IEC 60332 cat. C 溫度范圍: 工作溫度-30°C到70°C。安裝溫度-5°C到50°C。 0.5 mm2  對數 絕緣厚度 內護套厚度 鉛護套厚度 護套厚度 鋼絲直徑 外護套厚度 外徑 重量(kg/km) 2 0.4 0.9 1.1 0.8 0.9 1.4 17.3 892 4 0.4 1.1 1.1 0.8 0.9 1.4 18.9 1078 6 0.4 1.2 1.1 0.8 0.9 1.5 21.2 1309 8 0.4 1.2 1.2 0.8 0.9 1.5 22.3 1491 10 0.4 1.2 1.2 0.8 1.25 1.6 25.4 1912 12 0.4 1.2 1.2 0.9 1.25 1.6 25.8 2000 16 0.4 1.3 1.3 0.9 1.25 1.7 28.2 2383 20 0.4 1.3 1.3 0.9 1.25 1.7 29.5 2610 24 0.4 1.3 1.4 1.0 1.25 1.8 32.6 3087 0.8 mm2 對數 絕緣厚度 內護套厚度 鉛護套厚度 護套厚度 鋼絲直徑 外護套厚度 外徑 重量(kg/km) 2 0.4 0.9 1.1 0.8 0.9 1.4 18.0 970 4 0.4 1.1 1.1 0.8 0.9 1.5 20.2 1204 6 0.4 1.2 1.1 0.8 0.9 1.5 22.3 1451 8 0.4 1.2 1.2 0.8 0.9 1.6 24.6 1848 10 0.4 1.2 1.2 0.9 1.25 1.6 26.9 2137 12 0.4 1.3 1.3 0.9 1.25 1.7 28.2 2383 16 0.4 1.3 1.3 0.9 1.25 1.7 30.0 2690 20 0.4 1.3 1.4 1.0 1.25 1.8 32.1 3092 24 0.4 1.5 1.4 1.0 1.25 1.8 35.2 3581 1.0 mm2 對數 絕緣厚度 內護套厚度 鉛護套厚度 護套厚度 鋼絲直徑 外護套厚度 外徑 重量(kg/km) 2 0.4 1.1 1.1 0.8 0.9 1.4 18.4 1011 4 0.4 1.1 1.1 0.8 0.9 1.5 20.2 1204 6 0.4 1.2 1.2 0.9 0.9 1.6 23.6 1691 8 0.4 1.2 1.2 0.9 1.25 1.6 24.6 1848 10 0.4 1.2 1.3 0.9 1.25 1.7 27.5 2244 12 0.4 1.3 1.3 0.9 1.25 1.7 28.2 2383 16 0.4 1.3 1.4 1.0 1.25 1.7 30.2 2781 20 0.4 1.5 1.4 1.1 1.25 1.8 32.5 3154 24 0.4 1.5 1.5 1.2 1.6 1.9 36.5 3982 1.3 mm2  對數 絕緣厚度 內護套厚度 鉛護套厚度 護套厚度 鋼絲直徑 外護套厚度 外徑 重量(kg/km) 2 0.4 1.1 1.1 0.8 0.9 1.5 19.8 1140 4 0.4 1.2 1.2 0.9 0.9 1.5 22.5 1588 6 0.4 1.2 1.2 1.0 1.25 1.6 25.1 1915 8 0.4 1.2 1.3 1.1 1.25 1.6 26.4 2190 10 0.4 1.3 1.3 1.1 1.25 1.7 29.7 2606 12 0.4 1.3 1.4 1.1 1.25 1.7 30.5 2843 16 0.4 1.3 1.4 1.2 1.25 1.8 32.5 3235 20 0.4 1.5 1.5 1.2 1.25 1.9 35.2 3797 24 0.4 1.5 1.5 1.2 1.6 1.9 39.5 4653 1.5 mm2  對數 絕緣厚度 內護套厚度 鉛護套厚度 護套厚度 鋼絲直徑 外護套厚度 外徑 重量(kg/km)  2 0.5 1.1 1.2 0.9 0.9 1.5 21.1 1303 4 0.5 1.2 1.2 1.0 0.9 1.5 23.7 1741 6 0.5 1.2 1.3 1.1 1.25 1.6 26.9 2193 8 0.5 1.3 1.3 1.1 1.25 1.7 28.7 2481 10 0.5 1.3 1.4 1.2 1.25 1.7 31.9 2995 12 0.5 1.3 1.4 1.2 1.25 1.7 32.6 3164 16 0.5 1.5 1.5 1.3 1.25 1.9 36.3 3863 20 0.5 1.5 1.6 1.3 1.6 1.9 39.2 4686 24 0.5 1.7 1.6 1.3 1.6 2.0 43.6 5471 *此處的重量只是近似值。它會因?yàn)榻^緣和導體材料的不同而改變。 |
|
