羅斯蒙特3051CG壓力變送器Rosemount安徽天纜供應

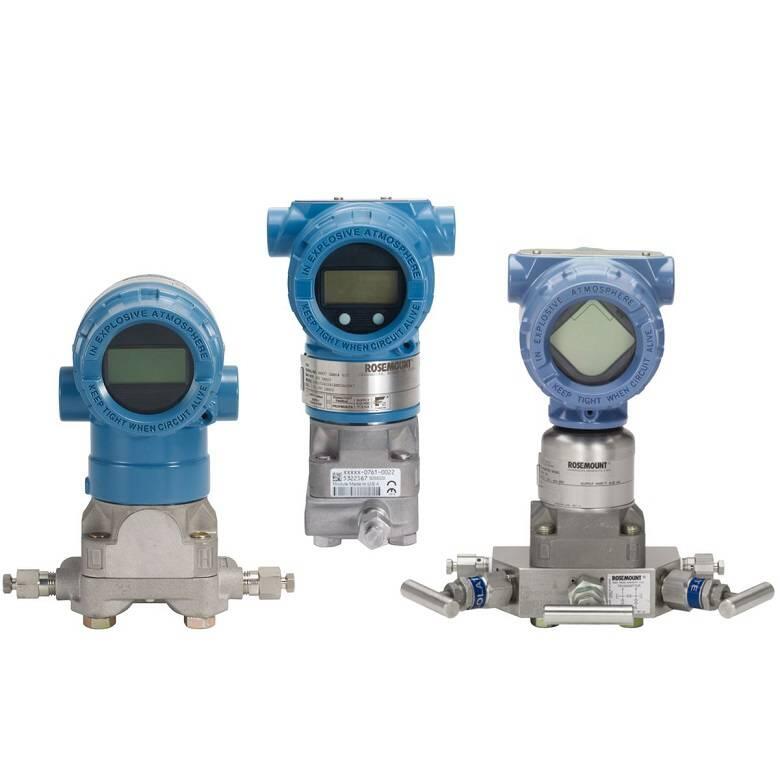

羅斯蒙特3051CG壓力變送器Rosemount
概述：羅斯蒙特的3051C壓力變送器為壓力測量技術創建了一個新的標準。羅斯蒙特3051壓力變送器具有無可比擬的操作性能、靈活的CoPlanarTM平臺，而且可以升級。新型羅斯蒙特3051C壓力變送器的性能指標保證了在不況下的精度和穩定性。
工作原理：工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫?。傳感膜片的位移量?.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
羅斯蒙特3051壓力變送器的應用
新型羅斯蒙特3051C的性能指標保證在不況下的精度和穩定性。靈活可變的CoPlanarTM平臺設計不但為您目前的應用需求提供方案，同時通過PlantWeb工廠管控網和現場總線技術也完全能滿足您將來的技術要求。
技術參數：
總體性能：±0.15%
精度：±0.075%
差壓：校驗量程從0.5inH2O至2000psi
表壓：校驗量程從2.5inH2O至2000psi
壓力：校驗量程從0.167psia至4000psia
過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（***CD，CG）及鍍金蒙乃爾
設計小巧、堅固而質輕，易于安裝
產品選型表：
|
型號 |
變送器類型(選其一) | CD | CG | CA |
|
3051CD |
差壓變送器 表壓變送器 壓力變送器 |
· － － |
－ · － |
－ － · |
|
代碼 |
壓力范圍(URL)(選其一)3051CD型3051CG型3051CA型
|
CD |
CG |
CA |
|
0 |
不提供不提供0-0.167至0-5psia(0-8.6至0-260mmHga)
|
－ | － | · |
|
1 |
0-0.5至0-25inH2O(0-0.12至0-6.22kPa)不提供0-0.3至0-30psia(0-2.07至0-206.8kPa)
|
· | － | · |
|
2 |
0-2.5至0-250inH2O(0-0.62至0-62.2kPa)0-2.5至0-250inH2O(0-0.62至0-62.2kPa)0-1.5至0-150psia(0-10.34至0-1034.2kPa)
|
· | · | · |
|
3 |
0-10至0-1000inH2O(0-2.48至0-248kPa)0-10至0-1000inH2O(0-2.48至0-248kPa)0-8至0-800psia(0-55.16至0-5515.8kPa)
|
· | · | · |
|
4 |
0-3至0-300 psi(0-20.7至0-2070kPa)0-3至0-300 psi(0-20.7至0-2070kPa)0-40至0-4000psia(0-275.8至0-27580kPa)
|
· | · | · |
|
5 |
0-20至0-2000 psi(0-138至0-13800kPa)0-20至0-2000 psi(0-138至0-13800kPa)不提供
|
· | · | － |
|
代碼 |
輸出 | CD | CG | CA |
|
A |
4-20mA，帶有基于HART協議的數字信號 低功耗，1-5Vdc帶有基于HART協議的數字信號(0.8-3.2Vdc，用選項代碼C2) |
· · |
· · |
· · |
|
代碼 |
結構件材料過程法蘭材料法蘭材料排液/排氣閥法蘭接頭
|
CD |
CG |
CA |
|
5 |
共面(Coplanar)電鍍碳鋼SST電鍍碳鋼共面(Coplanar)SSTSSTSST共面(Coplanar)哈氏合金C哈氏合金C哈氏合金C共面(Coplanar)蒙乃爾蒙乃爾蒙乃爾共面(Coplanar)電鍍碳鋼哈氏合金C電鍍碳鋼共面(Coplanar)SST哈氏合金CSST替代法蘭-見選項H2H3H4H7F1F2G1G2FAFBFCFD或S5
|
· · · · · · · |
· · · · · · · |
· · · · · · · |
|
代碼 |
隔離膜片 | CD | CG | CA |
|
2 |
316L SST 哈氏合金C-276 蒙乃爾 鉭（僅適用于3051CD與CG型，量程2-5。不適用于3051CA型） 鍍金蒙乃爾 |
· · · · · |
· · · · · |
· · · － · |
|
代碼 |
O型環 | CD | CG | CA |
|
A |
玻璃填充四氟乙烯(TFE) 石墨填充四氟乙烯(TFE) |
· · |
· · |
· · |
|
代碼 |
灌充液 | CD | CG | CA |
|
1 |
硅油 惰性液(鹵代烴) |
· · |
· · |
· － |
|
代碼 |
外殼材料導入口尺寸
|
CD | CG | CA |
|
A |
鋁，覆聚氨酯涂層鋁，覆聚氨酯涂層鋁，覆聚氨酯涂層鋁，覆聚氨酯涂層SSTSSTSST1/2-14NPTM2×1.5(CM20)PG13.5G 1/21/2-14NPTM2×1.5(CM20)PG13.5
|
· · · · · · · |
· · · · · · · |
· · · · · · · |
羅斯蒙特3051CG變送器典型型號:
3051CG1A02A1AB1H2L4M5
3051CG2A02A1AB1H2L4M5
3051CG3A02A1AB1H2L4M5
3051CG4A02A1AB1H2L4M5
3051CG5A02A1AB1H2L4M5
3051CG1A02A1AB3H2L4M5
3051CG2A02A1AB3H2L4M5
3051CG3A02A1AB3H2L4M5
3051CG4A02A1AB3H2L4M5
3051CG5A02A1AB3H2L4M5
3051CG1A02A1AB1H2L4M5K5
3051CG2A02A1AB1H2L4M5K5
3051CG3A02A1AB1H2L4M5K5
3051CG4A02A1AB1H2L4M5K5
3051CG5A02A1AB1H2L4M5K5
3051CG1A02A1AB1H2L4M5E5
3051CG2A02A1AB1H2L4M5E5
3051CG3A02A1AB1H2L4M5E5
3051CG4A02A1AB1H2L4M5E5
3051CG5A02A1AB1H2L4M5E5
3051CG1A02A1AB1H2L4M5I5
3051CG2A02A1AB1H2L4M5I5
3051CG3A02A1AB1H2L4M5I5
3051CG4A02A1AB1H2L4M5I5
3051CG5A02A1AB1H2L4M5I5
3051CG1A02A1AB3H2L4M5K5
3051CG2A02A1AB3H2L4M5K5
3051CG3A02A1AB3H2L4M5K5
3051CG4A02A1AB3H2L4M5K5
3051CG5A02A1AB3H2L4M5K5
3051CG1A02A1AB3H2L4M5E5
3051CG2A02A1AB3H2L4M5E5
3051CG3A02A1AB3H2L4M5E5
3051CG4A02A1AB3H2L4M5E5
3051CG5A02A1AB3H2L4M5E5
3051CG1A02A1AB3H2L4M5I5
3051CG2A02A1AB3H2L4M5I5
3051CG3A02A1AB3H2L4M5I5
3051CG4A02A1AB3H2L4M5I5
3051CG5A02A1AB3H2L4M5I5
3051CG1A22A1AB4M5
3051CG2A22A1AB4M5
3051CG3A22A1AB4M5
3051CG4A22A1AB4M5
3051CG5A22A1AB4M5
3051CG1A22A1AB4M5DF
3051CG2A22A1AB4M5DF
3051CG3A22A1AB4M5DF
3051CG4A22A1AB4M5DF
3051CG5A22A1AB4M5DF
3051CG1A22A1AB4M5K5
3051CG2A22A1AB4M5K5
3051CG3A22A1AB4M5K5
3051CG4A22A1AB4M5K5
3051CG5A22A1AB4M5K5
3051CG1A22A1AB4M5E5
3051CG2A22A1AB4M5E5
3051CG3A22A1AB4M5E5
3051CG4A22A1AB4M5E5
3051CG5A22A1AB4M5E5
3051CG1A22A1AB4M5I5
3051CG2A22A1AB4M5I5
3051CG3A22A1AB4M5I5
3051CG4A22A1AB4M5I5
3051CG5A22A1AB4M5I5
