產品簡介

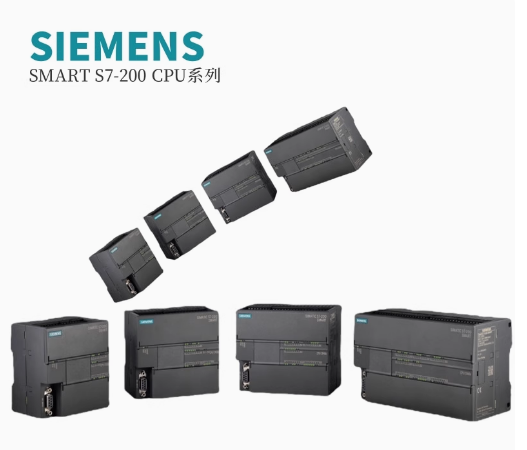

西門子中央處理器6ES7288-1ST30-0AA1數字輸出模塊
西門子中央處理器6ES7288-1ST30-0AA1數字輸出模塊
產品價格：￥200
上架日期：2025-06-11 17:04:32
產地：進口
發貨地：福建廈門市
供應數量：不限
最少起訂：1件
瀏覽量：10
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    西門子中央處理器6ES7288-1ST30-0AA1數字輸出模塊參數詳細說明
    西門子中央處理器6ES7288-1ST30-0AA1數字輸出模塊輸入/輸出參數

    西門子中央處理器6ES7288-1ST30-0AA1數字輸出模塊通信接口類型

    西門子中央處理器6ES7288-1ST30-0AA1數字輸出模塊工作電壓與電流


    型號 ?6ES7288-1ST30-0AA1? 是 ?西門子 SIMATIC S7-200 SMART 系列?的 ?模擬量混合模塊?（4AI/2AO）。以下是深度解析：

    ?型號拆解與核心功能?

    ?分段? ?含義?
    ?6ES7? SIMATIC S7 系列模塊標識
    ?288? ?S7-200 SMART? 專用模塊系列
    ?1ST30? ?關鍵規格?：
    - ?1?：混合模塊（AI+AO）
    - ?ST?：標準型（非隔離）
    - ?30?：4路AI + 2路AO
    ?0AA1? ?版本代碼?：V2.0+（兼容最新固件）

    ?核心參數?

    ?1. 模擬量輸入（4通道）?

    ?項目? ?規格?
    信號類型 電壓：?±10V, 0-10V?
    電流：?0-20mA, 4-20mA?（需軟件配置）
    分辨率 ?12位?（0-27648 數值范圍）
    精度 ±0.3% FS（滿量程）
    采樣周期 所有通道 ?125ms?（含濾波時間）

    ?2. 模擬量輸出（2通道）?

    ?項目? ?規格?
    信號類型 電壓：?±10V, 0-10V?
    電流：?0-20mA, 4-20mA?
    分辨率 ?12位?（0-27648 數值范圍）
    精度 ±0.5% FS（電壓型）/ ±0.3% FS（電流型）
    負載能力 電流輸出：?≤500Ω?；電壓輸出：?≥1000Ω?

    ?接線與配置?

    ?端子分配（模塊視圖）?



			plaintextCopy Code












































				[端子排]
  1: AI0+    2: AI0-    3: AI1+    4: AI1-
  5: AI2+    6: AI2-    7: AI3+    8: AI3-
  9: AQ0+   10: AQ0-   11: AQ1+   12: AQ1-
  13: L+     14: M（模擬地）

    ?? ?關鍵細節?：

    • ?電流型信號?：需短接 ?I+/V+ 與 I- 端子?（如 AI0+ 與 AI0- 短接）
    • ?電壓型信號?：直接接入 ?V+ 與 V-?

    ?組態步驟（STEP 7-Micro/WIN SMART）?

    1. ?硬件配置?：
      • 拖放模塊至 CPU 右側擴展槽位（如 ?CPU ST30?）
    2. ?通道參數化?：


					plaintextCopy Code
























































						[AI通道0]
  信號類型：4-20mA
  濾波等級：中（默認）
  斷線檢測：使能
[AO通道0]
  輸出類型：0-10V
  輸出限制：0-10V（對應0-27648）
    3. ?編程示例?（電流輸入→電壓輸出）：


					STLCopy Code






































						MOVW  AIW0, VW100       // 讀取AI0值存入VW100
-I    6400, VW100       // 4mA偏移校正（4mA對應6400）
/I    5, VW100          // 標定轉換（(20-4)mA=16mA范圍 → 27648/16≈1728）
MOVW  VW100, AQW0       // 輸出到AO0

    ?應用場景?

    1. ?過程控制?
      • 液位PID調節（4-20mA液位計輸入 → 變頻器0-10V調速）
    2. ?環境監控?
      • 溫濕度傳感器（0-10V）采集 + 報警閾值輸出（4-20mA）
    3. ?設備測試臺?
      • 壓力傳感器信號采集 + 比例閥控制信號輸出

    ?診斷與故障處理?

    ?故障現象? ?可能原因? ?解決方案?
    ?AI值跳變/噪聲大? 未接地/電磁干擾 屏蔽層接 ?端子14（M）?
    ?AI值固定為32767? 斷線或信號超量程 檢查傳感器供電及線路通斷
    ?AO輸出異常? 負載阻抗不匹配 電流輸出負載 ≤500Ω；電壓輸出負載 ≥1kΩ
    ?模塊SF燈紅燈? 組態錯誤或硬件損壞 重新下載硬件配置，檢查模塊供電24V DC

    ?兼容性與替代?

    ?需求場景? ?推薦替代型號?
    更多AI通道（8路） ?6ES7288-3AE04-0AA0?（8AI）
    隔離型模塊 ?6ES7288-5AQ01-0AA0?（2AI/1AO隔離）
    熱電偶/RTD輸入 ?6ES7288-3AR04-0AA0?（4路RTD）

    ?關鍵注意事項?

    1. ?電源隔離?：
      • 模塊供電（L+/M）必須與 CPU ?共地?，否則讀數漂移！
    2. ?信號干擾抑制?：
      • 模擬信號線需使用 ?雙絞屏蔽線?（如 ?6XV1830-2EH10?）
      • 長距離傳輸時，AI通道并聯 ?100nF電容?（端子對地）
    3. ?固件升級?：
      • V2.4+固件支持 ?自定義量程標定?（提升精度）


    XCKD2106P16   20
    繼電器
    F470-H4VP-XXY
    6FC5372-0AA30-0AA1   1
    ASCO雙電源切換裝置，D07ATSC30100H5XO/AC380V，數量：1
    ACUKT1-C1220/NFAN1/NFAN3   數量9
    P/N22-133800-00Rev B  5
    濾波器FS28184-75-34  1
    2711P-B12C4D1   63114   1
    6GK5416-4GS00-2AM2   1
    1HYN350027P11    10
    D202652L Valmet  1
    ATV630D75N4  1
    Honeywell T9275A1002  1pcs
    MRDS-E130604  1pcs
    6ES7143-3BH00-0XA0   1
    1497-M-BASX-0-N
    1497B-A13-M14-0-N
    1497B-A14-M14-0-N   各1
    IC200ALG240        3
    IC200ALG320        1

    Danfoss MCD 5-07444B-T7-G4X-00-CVX deposit device ，1個
    Danfoss MCD 5-0826B-T7-G4X-00-CVX deposit device ，1個
    Danfoss MCD 5-0790C-T7-G4X-00-CVX deposit device ，1個
    Servo B&R Acopos 1180 8V1180.00-2，1個
    松下驅動器MSD011A1XX18  數量1
    IC200CPU002             1
    FMX11-CA11FS10 Brand: Endress+Hauser
    52006151
    6ES7 158-3AD01-0XA0  1
    3HAC030923-001  1
    WSC60GK-918.70-LQ  1
    Encoder (SS) Heidenhain EQI 1329 32 62S12-78 ID 62307914
    數量1
    機器銘牌：Servomotor B&R 8MSA3M.E3-32  1
    Плата приводная LT037 24В 4.000
    Mitsubishi unit cooler HE-SV50-W31, 220V, 50Hz, capacity 5/0 kW, b 1.45, 1.40, 1.35 kW, R410A, serial number OXU3051 – 1 PC.
    THERDISQUE_150 R-HL07/MR2023-0328   1
    UMC780120-02  1
    TMR35-A1AAPLAC1AAA   1
    ASM采樣板：NES-6400-ASM-30    數量3
    512C/32/00/00/00   1
    DMC10S2TR0300 3 EA
    ASCO電磁閥
    SCFBXD266D85V ,TPL12962
    Ldm-1000 1
    FNSV-800
    FNSV-800
    FNSV-720
    FNSV-800 各1
    519697-01 1
    1116327-01，SN 60 662 887
    CME136686LX333HR-256  10
    TS2025N301E10D 1
    AES1265  2
    FWS1206  1
    MD810-50M4T3.7G400-FD   1
    MD810-50M4T45G400-FD   1
    MD810-20M4T45G110-FD   1
    11LD Max. Allow. Pr=34 bar Max. Allow. Temp=38 degC Max. Diff. Pr=28 bar [Photo
    2702327  1
    101019975.30 Brand: DEIF  2
    2313452  2
    Yokogawa S9129FA 4個
     Yokogawa S9185FA 4個
    p/n L4041AA  2個
    Yokogawa p/n L4041AA  3個
    Yokogawa CP451-10 1個
     Yokogawa CP451-10  АШ-46810" 1個
    Yokogawa CP451-50 4個
    Yokogawa SCP461-51 6個


    SGDV-0CA06AY869
    SGDV-200AE5AY869AA
    各1
    ACS380-040S-07A2-4  5
    SGMGH-44DCA6H-OY   1
    6AV6881-6VD41-0AA0  1
    TRICONEX 4000103-530  1pcs
    800G-1E4N  1 面價2014
    800G-1E4A  1 查不到面價
    3TK2823-1CB30  2
    6SL3224-0BE37-5UA0  2

    6SL3760-0AB00-0AA0  4個
    傳感器\A5E02038221  1個
    1497-M-BASX-0-N       9004
    1497B-A13-M14-0-N    8458
    1497B-A14-M14-0-N    11373  各1
    6AU1230-2AA01-0AA0    1

    ACS880-MU-ZCU-12/14; Primary control INU; AINL6 v2.72.0.0/N2000; AINF6 v2.72.0.0   2
    6S7315-2FH13-0AB0  ,2個
    A20B-0007-0090
    A860-0320-T112
    A14B-0076-B001
    A20B-1001-0241/03A
    A20B-0007-0040/03A
    A87L-0001-0015-03UH
    A20B-0008-054/01A
    A87L-0001-0017
    A16B-1200-0150
    A16B-1210-0660
    A16B-1212-0110-01         2
    A06B-0314-B031
    A06B-0505-B243  其余各1
    3HAC055440-004   1
    JZSP-CVP02-08-E    1
    6FX5002-5DN21-1BF0    2
    6FX2003-0LU10    1
    6FX8002-5CN06-1BF0 3
    6FX8002-5CN06-1CA0 4
    6FX8002-5DN06-1CA0 1
    6FX8002-5CN06-1CF0 6
    6FX8002-2DC10-1BF0 3
    6GK1901-1BB20-2AB0 4
    6SL3054-0FC31-1BA0     4

    CIMR-G7A2037  1
    TSXRKY12EX  1

    Конденсатор 1HSN500001-268 ABB 6.000
    Конденсатор 1HSN500001-269 ABB 6.000
    Станция EE6147 Schneider Intercom 1.000
    Модуль 1SAP440600R0001 ABB 1.000
    Ячейка AGR450211310 Siemens 2.000.
    42000052  3
    3AUA0000114009 1
    64793926  1
    1785-L80E E  1  470203

    PF755 FR8 MAIN SMPS PN-132647  1沒查到面價
    PN-43286    1沒查到面價
    CIMR-VB2A0020BAA   庫存數量4
    6GK7443-1RX00-0XE0
    6DL1131-6BH00-0EH1
    6DL1132-6BH00-0EH1
    6DL1133-6EW00-0EH1
    6JH00-0EH1
    6DL3100-8AC05
    6DL1155-6AV00-0EM0
    6DL1134-6JH00-0EH1
    6DL1193-6AR00-0AA0
    6DL1155-6AU00-0EM0
    各2
    "通訊模塊\6GK1105-2AE00"       1
    3500/40M\TSI\3500\本特利      1
    6GK5204-2BB00-2AA3     1
    1756-IR6I\AB  面價 25246   1
    6FH9542-3DX88-0GV1 10 pcs
    6FH9542-3DX88-0HM0 10 pcs
    APBU-44C 3AFE64669982   1
    BAMU-01C 3AUA0000054712   1
    IRDH275-435,230VAC 3AFE68335256   1
    CDP-312R 3AFE64378660   1
    RDCU-12C 3AUA0000036521   1
    RDCU-12c,SP1001 3AXD50000155385   1
    RDC0-02C 3AFE64492454   1
    RDCO-02C
    RDCO-03C 3AFE64379275   1
    THERDISQUE_150 R-HL07/MR2023-0328   1
    1SBV010230R1211   5
    RETA-01 3AFE64751727   1
    RTAC-03 3AFE68654947   1
    NAIO-03F 3AFE64669281   1
    OVR T1-T2 12.5-275s C QS  2CTB815710R2600   10個
    TSXP572634M 1
    HU361DS   1
    Cl502-I0      2
    DI524         1
    DX522         1
    DX581-S       1
    Al523             1
    AO523           1
    AX522           1
    Al581-S         1

    Schneider AP9631  1
    6SN1123-1AB00-0CA3      1
    HMIPSPS752D1801   1
    3HAW060005269 GJ00010958002559   1
    3HAW060005270 GJ00010958002560   2
    7MF1565-3BE00-1AA1   11
    1763-L16AWA  9394
    1747-L531  17882
     + 1746-P2  12433
    1746-A7  9369
    1769-L16ER-BB1B  20290
    2711PC-T6C20D  11804
    1794-OE12  23390
    1794-IE12  13958
    1769-L24ER-QB1B  27078
    1769-L24ER-QBFC1B  37910
    1794-VHSC  14053
    各1
    2711P-T7C4D1  1
    3VA6110-5HL41-0AA0  3pcs
    SIEMENS M10013568  2pcs
    3RT1065-6AP36  1pcs
    3RT1456-6AP36  18pcs
    SIEMENS M10014900  2pcs
    SIEMENS M10013725  2pcs
    6ES7214-1HG40-0XB0  1pcs
    3VA6110-5HL41-0AA0  3pcs
    712-2DC36-0AA0
    ABL8REM24050
    TSXDSY32T2K
    TSX DSY64T2K
    TSXDEY64D2K
    TSXP573623AM
    R480043153 FD: 15W29, Pmax: 10 Bar Brand: Rexroth  1
    ACH580-01-018A-4  3
    ACH580-01-033A-4  3
    6ES7718-1BB06-1EC3 - 1 件
    3BHB015651P0001   1
    1SDA054915R1   1
    1SDA063383R1   1
    1SDA063099R1   1
    KIT F T7-T7M-X1

       Rexroth   WSC60GK-918.70-LQ      P988081437-LQ     1個
    A06B-0239-B400   1個
    372-0AA30-0AA1    1
    210-5BE15-5CV0    1
    6GK1415-2AA10    4
    330-6TE35-5AA3    1
    542-0CC10-0AX0   1
    22A-D6P0N104   面價8723    2
    1788-EN2DN   面價25129   3
    138-4GA50-0AB0   1
    130-6AE15-0AB1   1
    6SL3224-0BE33-0UA0   1


    The 6ES7288-1ST30-0AA1 is a SIMATIC S7-200 SMART Signal Board (SB) from Siemens, designed to add extra I/O capabilities to the S7-200 SMART CPU. Here's a detailed breakdown:

    ?? Product Overview

    • Manufacturer: Siemens

    • Product Line: SIMATIC S7-200 SMART (compact PLC series)

    • Module Type: Signal Board (SB)

    • Model: 1ST30 (4 digital bs + 2 digital outputs)

    • Order No.: 6ES7288-1ST30-0AA1

    ?? Key Features

    ? 4x Digital Inputs (24V DC sink/source)
    ? 2x Digital Outputs (24V DC, 0.5A transistor)
    ? Compact design (plugs directly into the S7-200 SMART CPU)
    ? No additional wiring (saves space vs. expansion modules)
    ? Supports high-speed bs (up to 200 kHz)

    ?? Technical Specifications

    • Inputs:

      • 4x DI, 24V DC (sink/source, 4 mA typical current)

      • Filter time: Adjustable (0.2/3.2/12.8 ms)

    • Outputs:

      • 2x DQ, 24V DC (0.5A per point, 1A total)

      • Switching frequency: Up to 1 kHz

    • Power Consumption:

      • From CPU: 5V DC, 50 mA (no external power needed)

    ?? Compatibility & Integration

    • Works with:

      • All S7-200 SMART CPUs (e.g., CPU SR20, ST30, CR40)

    • Software Configuration:

      • STEP 7-Micro/WIN SMART (free Siemens PLC programming software)

    • Typical Uses:

      • Adding extra I/O without an expansion module

      • High-speed counting (e.g., encoders)

      • Small control tasks (e.g., buttons, sensors, indicator lights)

    ?? Wiring Example

    • Inputs (I0.0-I0.3): Connect to sensors/buttons (24V DC common).

    • Outputs (Q0.0-Q0.1): Connect to relays/indicators (max 0.5A per output).

    ?? Comparison with Expansion Modules

    Feature 1ST30 Signal Board (6ES7288-1ST30-0AA1) EM DE08 (6ES7288-2DE08-0AA0)
    I/O Count 4 DI + 2 DQ 8 DI + 8 DQ
    Mounting Plugs into CPU Separate module
    High-Speed I/O Yes (200 kHz) No
    Cost Lower Higher

    ?? Replacement & Accessories

    • Alternative Signal Boards:

      • 6ES7288-1SR20-0AA0 (2 relays + 1 analog b)

      • 6ES7288-1AE08-0AA0 (4 analog bs)

    • Required: Compatible S7-200 SMART CPU (e.g., 6ES7288-1SR20-0AA0).

    ?? FAQs

    Q: Can I use multiple signal boards?
    A: No, only one signal board can be attached per CPU.

    Q: Is this compatible with the S7-1200?
    A: No, this is only for S7-200 SMART.
