概述：

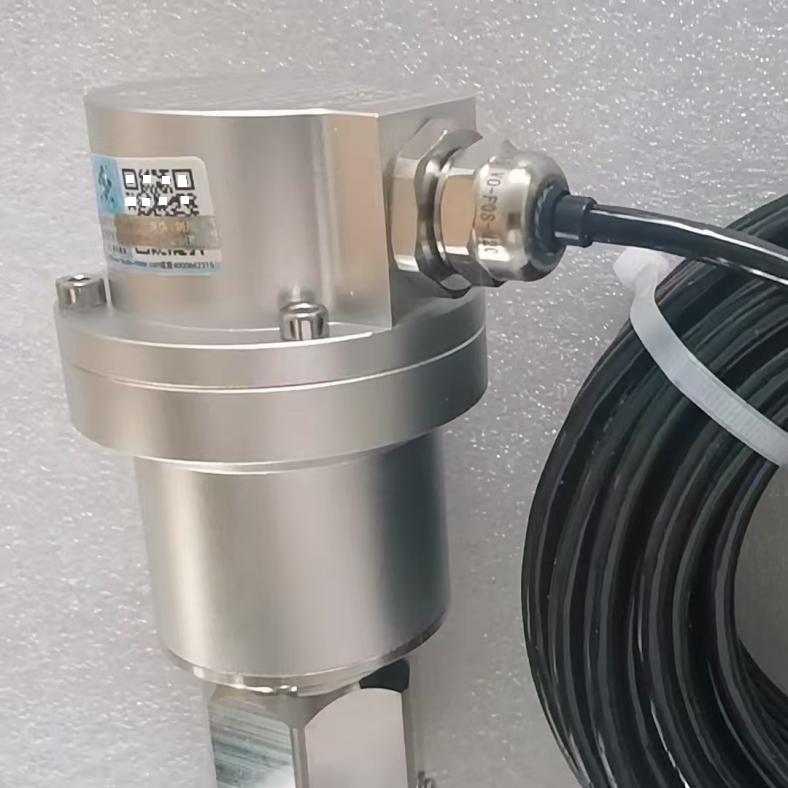

一體化粉塵防爆型振動變送器 兩線制隔爆型防爆振動探頭將壓電式加速度傳感器或振動速度傳感器、測量電路集成在一起，實現了傳統的“傳感器十監測儀表”模式的振動測量系統的功能，適合于構建經濟型高度振動測量系統，該變送器可直接連接DCS、PLC或其它系統，是風機水泵等工廠設備振動測量的理想選擇。
HZD-B-6F防爆振動變送器根據GB3836.1-2010、GB3836.2-2010防爆標準將變送器制成隔爆型防爆結構，經授權的質量監督檢驗部門檢驗合格，其標志為 ExdllC T6 GB 。本變送器應用于存在IIA、IIB、IIC類，T1-T6組可燃性氣體、蒸汽與空氣混合形成的爆炸危險1區、2區場所。根據GB12476.1-2013，GB12476.5-2013，粉塵防爆電氣設備等級Ex tD A21 IP67 T80℃，使用于具有可燃性粉塵場所。
一體化粉塵防爆型振動變送器 兩線制隔爆型防爆振動探頭技術參數：
合格證編號：CNEx21.0628X
供電電源：24VDC±10%
防爆標志：ExdllCT6 Gb/Ex TD A21IP67 T80℃
防護等級：IP67
輸入信號：取內置壓電加速度傳感器或速度傳感器的信號
頻 響：0.1～10000Hz（壓電式傳感器）；5～1000Hz（速度傳感器）
量程范圍：500 um（位移，峰峰值），50.0 mm/s（烈度，真有效值）
輸 出：4～20mA，負載≤500Ω
外形尺寸：Φ86×135mm
安裝螺釘：M10×1.5mm(可定制）
電纜接口：接口螺紋M20×1.5
一體化粉塵防爆型振動變送器 兩線制隔爆型防爆振動探頭訂貨代號：
HZD-B-6F-A□-B□
選型說明：
量程范圍 A□：
1 — 0～100μm 4 — 0～10 mm/s
2 — 0～200μm (*) 5 — 0～20 mm/s (*)
3 — 0～500μm 6 — 0～50 mm/s
傳感器類型B□：
1*—壓電加速度傳感器； 2—振動速度傳感器
一體化粉塵防爆型振動變送器 兩線制隔爆型防爆振動探頭選型舉例：
HZD-B-6F-A1-B1；HZD-B-6F-A1-B2；HZD-B-6F-A1-B3；
HZD-B-6F-A2-B1；HZD-B-6F-A2-B2；HZD-B-6F-A2-B3；
HZD-B-6F-A25-B2；HZD-B-6F-A30-B2；
