545-1002日本RSK條式水平儀542-1002
精密平形水平儀( 一般工作用）
通用的水平調整用水平儀。
產品說明：
主氣泡管：加入了表示水平儀角度的主氣泡。
副氣泡管：表示Y軸方向的傾斜。
零點調整螺絲：用于水平儀使用前的零點調整（取出芯）。
542-1002日本RSK條式水平儀542-1002
指示精度：
表示水平儀設置的傾斜角度正確與氣泡的位置一致。
精度用水平儀的等級（A級、B級）表示。
所有范圍精度表示氣泡管內所有刻度的容許精度，
相鄰精度表示刻度和刻度之間的容許精度（JIS B7510）。
靈敏度：
以使主氣泡管的氣泡變1刻度所需的傾斜，或相對于底邊1m的高度
在JIS（JIS B 7510）中規定了角度表示。（參照下圖）
水平儀基本上分為3種靈敏度。
1種4秒0.02mm/m
2種10秒0.05mm/m
3種20秒0.1mm/m
根據靈敏度不同，可以測量的范圍也不同。
在傾斜超過測量范圍的地點放置水平儀時，因為氣泡散開了刻度，所以無法測量。請根據用途使用。
如果從左右基準線分別有5個刻度，測量范圍如下表所示。
|
|
1種（0.02mm/m) |
2種（0.05mm/m) |
3種（0.1mm/m) |
|
有效測量范圍 |
± 0.1mm/m |
± 0.25mm/m |
± 0.5mm/m |
特征
?根據公司內部規格制作
?超出JIS規格尺寸的100mm、450mm、600mm也可以訂做
精確度
氣泡管的全范圍精度±2.0刻度以下
※不保證V面的精度。
具體型號：
|
型號 |
貨號 |
公稱尺寸 |
靈敏度（mm/m) |
重量（㎏ ) |
|
08-02-100 |
542-1002 |
100 |
0.02 |
0.8 |
|
08-02-150 |
542-1502 |
150 |
1.3 |
|
|
08-02-200 |
542-2002 |
200 |
1.7 |
|
|
08-02-250 |
542-2502 |
250 |
2.3 |
|
|
08-02-300 |
542-3002 |
300 |
2.8 |
|
|
08-02-450 |
542-4502 |
450 |
4.5 |
|
|
08-02-600 |
542-6002 |
600 |
6.0 |
|
|
08-05-100 |
542-1005 |
100 |
0.05 |
0.8 |
|
08-05-150 |
542-1505 |
150 |
1.3 |
|
|
08-05-200 |
542-2005 |
200 |
1.7 |
|
|
08-05-250 |
542-2505 |
250 |
2.3 |
|
|
08-05-300 |
542-3005 |
300 |
2.8 |
|
|
08-05-450 |
542-4505 |
450 |
4.5 |
|
|
08-05-600 |
542-6005 |
600 |
6.0 |
|
|
08-10-100 |
542-1001 |
100 |
0.1 |
0.8 |
|
08-10-150 |
542-1501 |
150 |
1.3 |
|
|
08-10-200 |
542-2001 |
200 |
1.7 |
|
|
08-10-250 |
542-2501 |
250 |
2.3 |
|
|
08-10-300 |
542-3001 |
300 |
2.8 |
|
|
08-10-450 |
542-4501 |
450 |
4.5 |
|
|
08-10-600 |
542-6001 |
600 |
6.0 |
材質：鑄鐵
收納：木箱、紙箱
附件：六角扳手、合格證

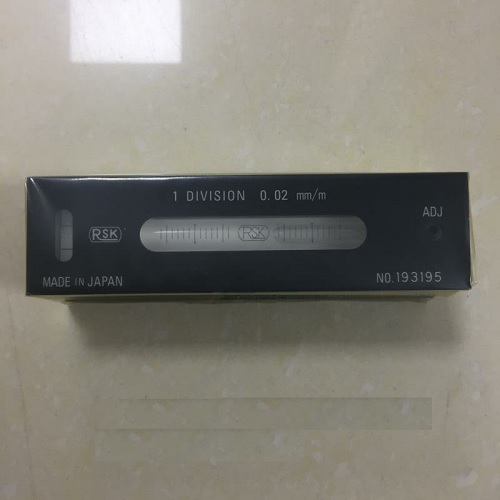

產品圖片：
產品尺寸：
