產品介紹：
|
表現 |
|
|
額定容量 |
50N,100N,200N,500N,1KN,2KN,5KN,10KN,20KN |
|
非線性 |
± 0.15%RO以內 |
|
滯后現象 |
± 0.15%RO以內 |
|
重復性 |
0.05%RO以下 |
|
額定輸出 |
0.9mV/V （1800 × 10-6應變量）以上 |
|
環境特點 |
|
|
允許溫度范圍 |
-20 ℃ ～80 ℃ |
|
溫度補償范圍 |
-10至70 ℃ |
|
零點溫度效應 |
± 0.005%RO/ ℃以內 |
|
溫度對輸出的影響 |
± 0.005%/ ℃以內 |
|
電氣特性 |
|
|
允許施加電壓 |
15V 交流或直流 |
|
推薦施加電壓 |
1-10V交流或直流 |
|
輸入電阻 |
375Ω ± 1.5% |
|
輸出電阻 |
350Ω ± 1% |
|
絕緣電阻 |
2000MΩ以上（DC50V）（電橋與主體之間） |
|
電纜 |
φ1.8，4芯屏蔽3m直接連接，柳絲尖端（5 KN ~ 20KN ：φ3.2，4芯屏蔽3m直接連接，柳絲頂端） |
|
機械性能 |
|
|
允許過載 |
150%RC |
|
限制過載 |
150%RC |
|
疲勞壽命 |
額定容量1 000 000次 |
|
材料 |
不銹鋼 |
|
防護等級 |
相當于IP60 |
產品型號：
|
產品型號 |
額定容量 |
|
HCM3-25-50N |
49.03 N {5 kgf} |
|
HCM3-25-100N |
98.07 N {10 kgf} |
|
HCM3-25-200N |
196.1 N {20 kgf} |
|
HCM3-25-500N |
490.3 N {50 kgf} |
|
HCM3-25-1KN |
980.7 N {100 kgf} |
|
HCM3-25-2KN |
1.961 kN {200 kgf} |
|
HCM3-25-5KN |
4.903 kN {500 kgf} |
|
HCM3-25-10KN |
9.807 kN {1 tf} |
|
HCM3-25-20KN |
19.61 kN {2 tf} |

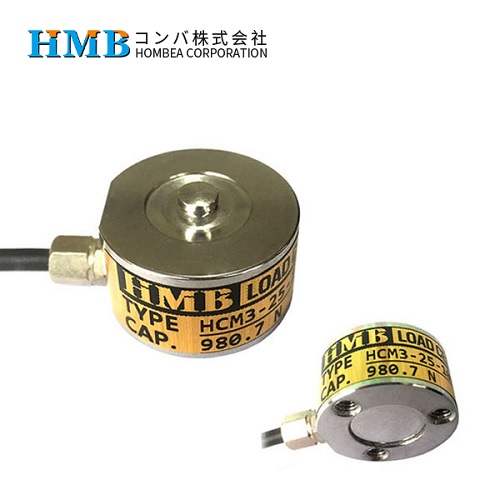

產品圖片：
