汽車駕駛員前方視野A柱障礙角測量設備
●V點P點裝置(汽車駕駛員前方視野A、B區域劃分、雙目A柱障礙角測量、S區域投影障礙評估專用設備)
●執行標準: GB11562-2014汽車駕駛員前方視野要求及測量方法；GB11555-2009汽車風窗玻璃除霜除霧系統的性能和實驗方法。
●裝置用途：a) V點表征著駕駛員眼睛位置的點，根據GB11562中對不同車型的座椅設計靠背角對應的坐標修正值來確定出V點相對于R點的實際位置，從而實現汽車前方視野風窗玻璃A、B區域的劃分；
b) P點特指駕駛員觀察其眼睛所在的水平面內的目標時頭部轉動的中心點，p1、p2、pm同在一個水平高度線上，pm點 通過R點的縱向鉛垂面與p1、p2連線的交點；E點代表駕駛員眼睛中心的點，p1與E1、E2為一組別，該組用于測量駕駛員側A柱雙目障礙角，p1分別與E1、E2的直線距離為104mm, E1、E2點代表駕駛員兩個眼睛在水平面內的中心距離，其直線距離為65mm,P2點與E3、E4為一個組別，該組用于測量乘員側A柱雙目障礙角；而pm點用于確定兩個A柱S1、S2截面水平位置；
●產品特點：該裝置含蓋了汽車座椅5°至40°度設計靠背角，可測量和驗證在不同設計靠背角狀態下V點、P點相對于R點位置的變化時的實際位置，繼而實現A、B區域的劃分和兩個A柱雙目障礙角的測量與評估，同時，利用V2點特有作用和標準參數，可以繪制出V2點向前1500mm處的平面內的在四邊形垂直區域的S區域，且由V2點向前水平面向下傾斜1°的平面和此水平面向下傾斜4°的平面作為S區域的上下邊緣線，再通過V2點左右兩個向下傾斜4°面的向前連線S區域下邊緣線的左右交線構成S區域；

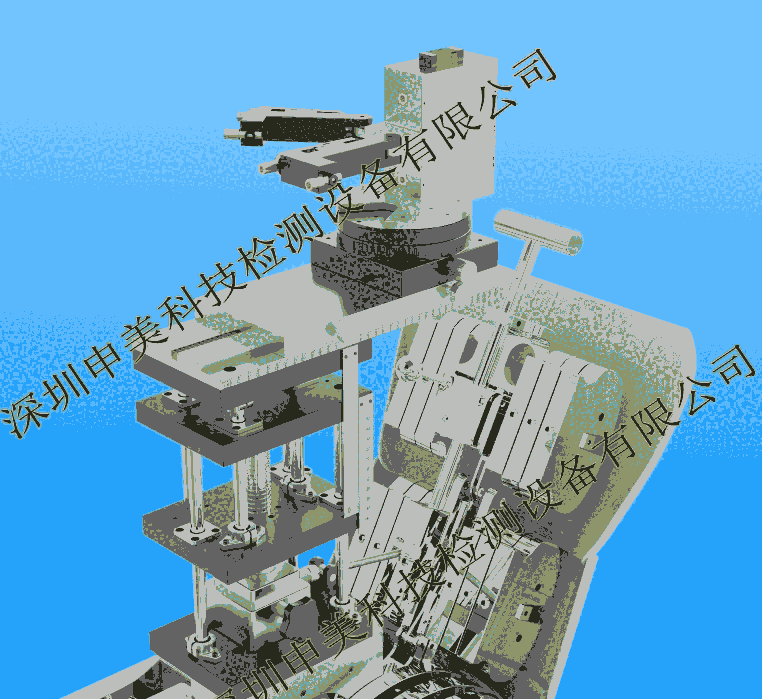

該裝置為手動調節方式，Z軸升降平臺由高精度6軸導向柱和滾珠絲桿組成，能夠?qū)崿F(xiàn)Z軸升降的精準位移，X軸采用小模數黃銅斜細齒條調節的燕尾式位移滑臺，X軸左右偏角采用手動角度分度盤旋轉微調位移滑臺，調節精度直觀看得見。
