超聲波明渠流量計
因此，在沾污、腐蝕性液體情況下，比其他測量形式的儀表具有更高的性。
本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號。存儲的記錄可以通過儀表上的按鍵查看，RS-485遠程通訊傳輸。
儀表的組成及外形尺寸
1、儀表的組成

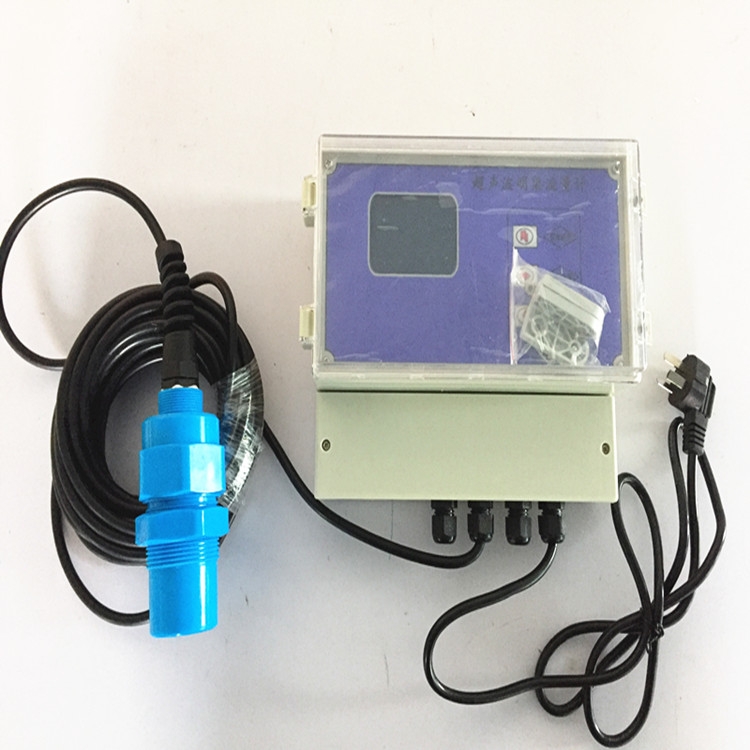

本儀表產品主要由儀表、探頭部分組成（關鍵零部件采用：計算機板、顯示板、液晶屏、液位傳感器（探頭）。
注意：超聲波明渠流量計應用中，與量水堰槽配合使用。本產品沒有提供量水堰槽。應用中根據應用現場條件，參考本說明書的第七章，或其它資料自行構造。
主要技術指標及技術參數
1. ?流量范圍：0m3/s～10m3/s （由配用的量水堰槽的種類、規格確定）
2. ?累計流量：8位十進制數，累滿8位后自動回零，重計
3. ?準確度：±5%
4. ?測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. ?測距準確度：±3mm （在1m量程內標定的結果）
6. ?液位分辯：1mm
7. ?工作環境溫度：-20℃～55℃
8. ?儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. ?供電電源：
交流供電：（220V±22V） ?6W ?
直流供電：12V-24V?300mA ?
交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
量水堰槽構造及安裝的技術參考
選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。流量小于40L/s時，一般應選擇直角三角堰。大于40L/s，一般應選擇使用巴歇爾槽。流量大于40L/s，渠道內水位落差又較大，可以選擇矩形堰。
條件允許，好選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗標定出來的，而且對上進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算，容易由于忽視一些使用條件，帶來附加誤差。
量水堰槽可以用玻璃鋼制做。三角堰和矩形堰的堰口是關鍵尺寸，加工要準確。朝向進水一側表面要平滑。巴歇爾槽內尺寸要準，內表面要平滑。喉道部分是關鍵尺寸，要更準確。
